модель 2003 года
- Модель Z570
- Код модели Z 570 (S2003ZADFCUSG)

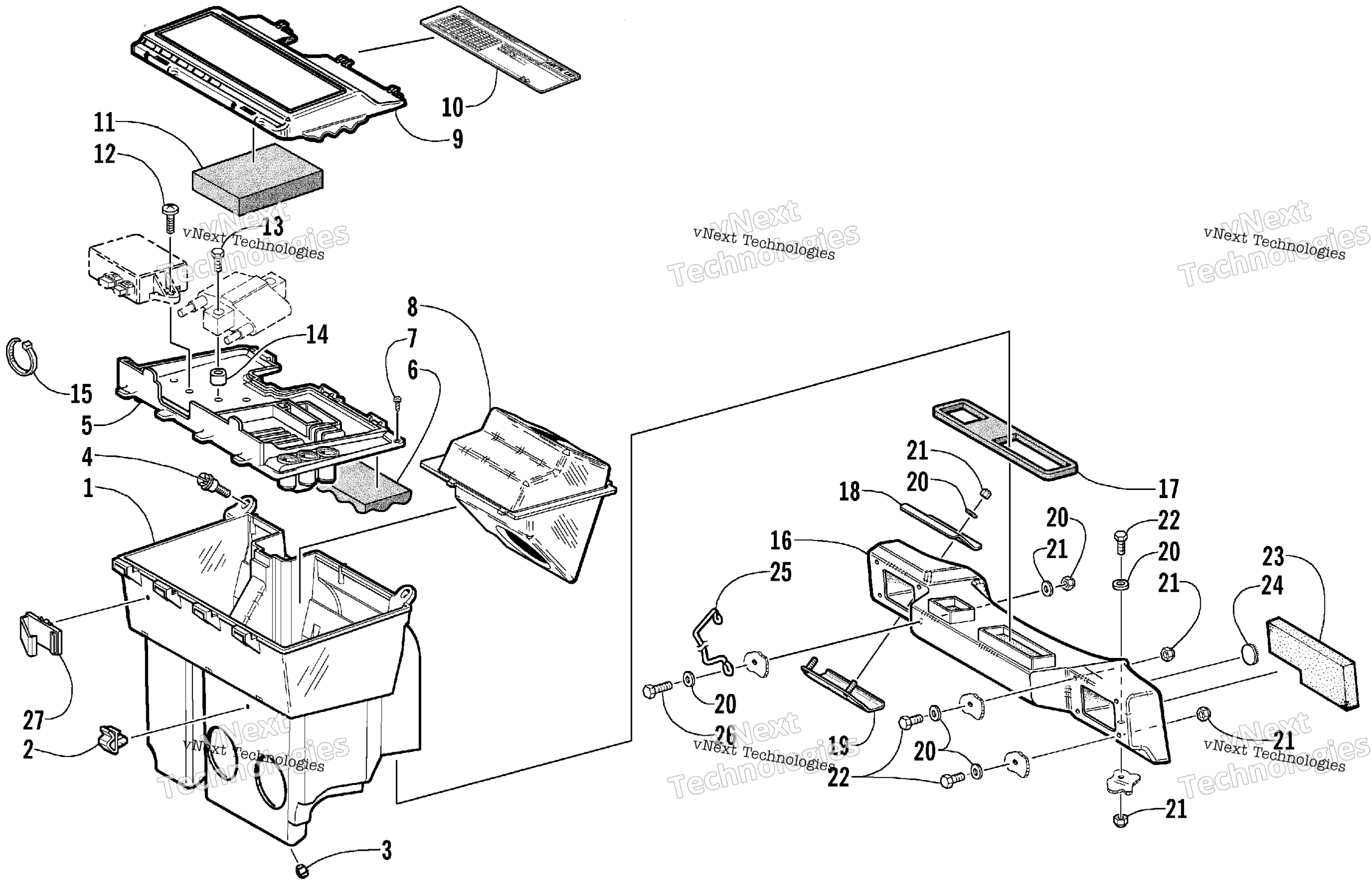

Схема Воздушный Silencer узла для Z 570 (S2003ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
SILENCER, AIR-570 F/C - FAB art. 0770-536
По запросу
2
Clamp, Push-Mount art. 0623-403
По запросу
3
Bumper, Air Silencer art. 1606-038
По запросу
4
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
5
Cover, Air Silencer art. 1670-197
По запросу
6
Foam, Cover - Air Silencer art. 0617-393
По запросу
7
Screw, Self-Tapping art. 0623-882
По запросу
8
Resonator, Q-Wave art. 1670-061
По запросу
9
Cover, Tool Tray art. 1670-049
По запросу
10
Decal, Jet Chart art. 4611-913
По запросу
10
Decal, Jet Chart (ESR) art. 4611-914
По запросу
11
Foam, Tool Tray art. 0617-411
По запросу
12
Screw, Self-Tapping art. 0623-057
По запросу
13
Screw, Machine art. 0623-835
По запросу
14
Spacer art. 0107-630
По запросу
15
Tie, Cable - 4 in. art. 0123-811
По запросу
16
Plenum, Air Silencer art. 1670-327
По запросу
17
Seal, Plenum/Air Silencer art. 0617-245
По запросу
18
Plate, Backing art. 2606-095
По запросу
19
Plate, Adjustable art. 1706-899
По запросу
20
Washer art. 8050-222
По запросу
21
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
22
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
23
Foam, Plenum - Intake art. 0617-270
По запросу
24
Disc, Velcro art. 0623-078
По запросу
25
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
26
Screw, Cap art. 8002-042
По запросу
27
Clip, Wire art. 0623-792
По запросу
