модель 2003 года
- Модель Z570
- Код модели Z 570 (S2003ZADFCUSG)

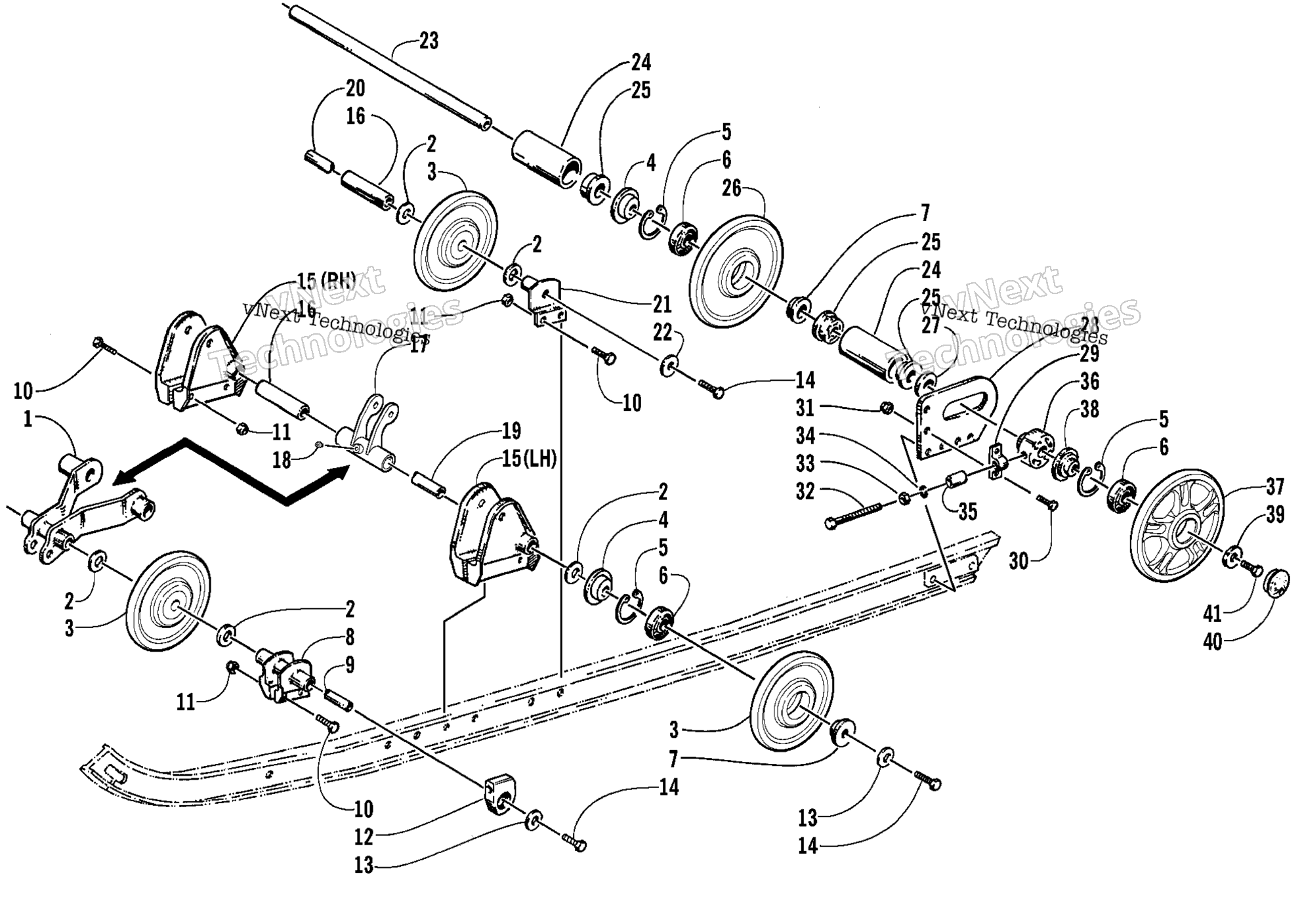

Схема Idler колесо узла для Z 570 (S2003ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Front Shock art. 0704-319
По запросу
2
Washer art. 0123-439
По запросу
3
Ролик гусеницы 142мм X 19мм Arctic Cat art. 0114-240
По запросу
4
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
5
Ring, Retaining art. 0123-798
По запросу
6
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
7
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
8
Bracket art. 0704-201
По запросу
9
Axle, Idler Wheel art. 0604-578
По запросу
10
Screw, Cap art. 8002-131
По запросу
11
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
12
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
13
Шайба Arctic Cat art. 0123-260
от 326 ₽
14
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
15
Bracket, Mounting - Left art. 0704-191
По запросу
15
Bracket, Mounting - Right art. 0704-190
По запросу
16
Втулка Arctic Cat art. 0603-105
от 1 901 ₽
17
Опора заднего амортизатора Arctic Cat art. 0704-589
от 3 161 ₽
18
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
19
Axle, Idler Wheel art. 0604-576
По запросу
20
Axle, Inner art. 0604-142
По запросу
21
Support, Idler Wheel art. 0704-196
По запросу
22
Washer art. 0623-140
По запросу
23
Axle, Rear art. 0604-208
По запросу
24
Spacer, Rear Idler Wheel art. 0604-730
По запросу
25
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
26
Ролик гусеницы задний натяжной 162х25 мм Arctic Cat art. 1604-685
от 6 794 ₽
27
Шайба Arctic Cat art. 0623-220
от 420 ₽
28
Housing, Rear Axle art. 1604-153
По запросу
29
Adjuster, Track art. 0604-206
По запросу
30
Screw, Cap art. 8002-041
По запросу
31
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
32
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
33
Гайка Arctic Cat art. 8042-486
от 263 ₽
34
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
35
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
36
Втулка задней подвески Arctic Cat art. 0604-165
от 1 596 ₽
37
Wheel, Idler Green (inc. 5-6 and 38) (Green) art. 1604-692
По запросу
37
Wheel, Idler (inc. 5-6 and 38) (Orange) (ES) art. 1604-765
По запросу
38
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
39
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
40
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
41
Screw, Cap art. 8002-223
По запросу
