модель 2003 года
- Модель Z570
- Код модели Z 570 (S2003ZADFCUSG)

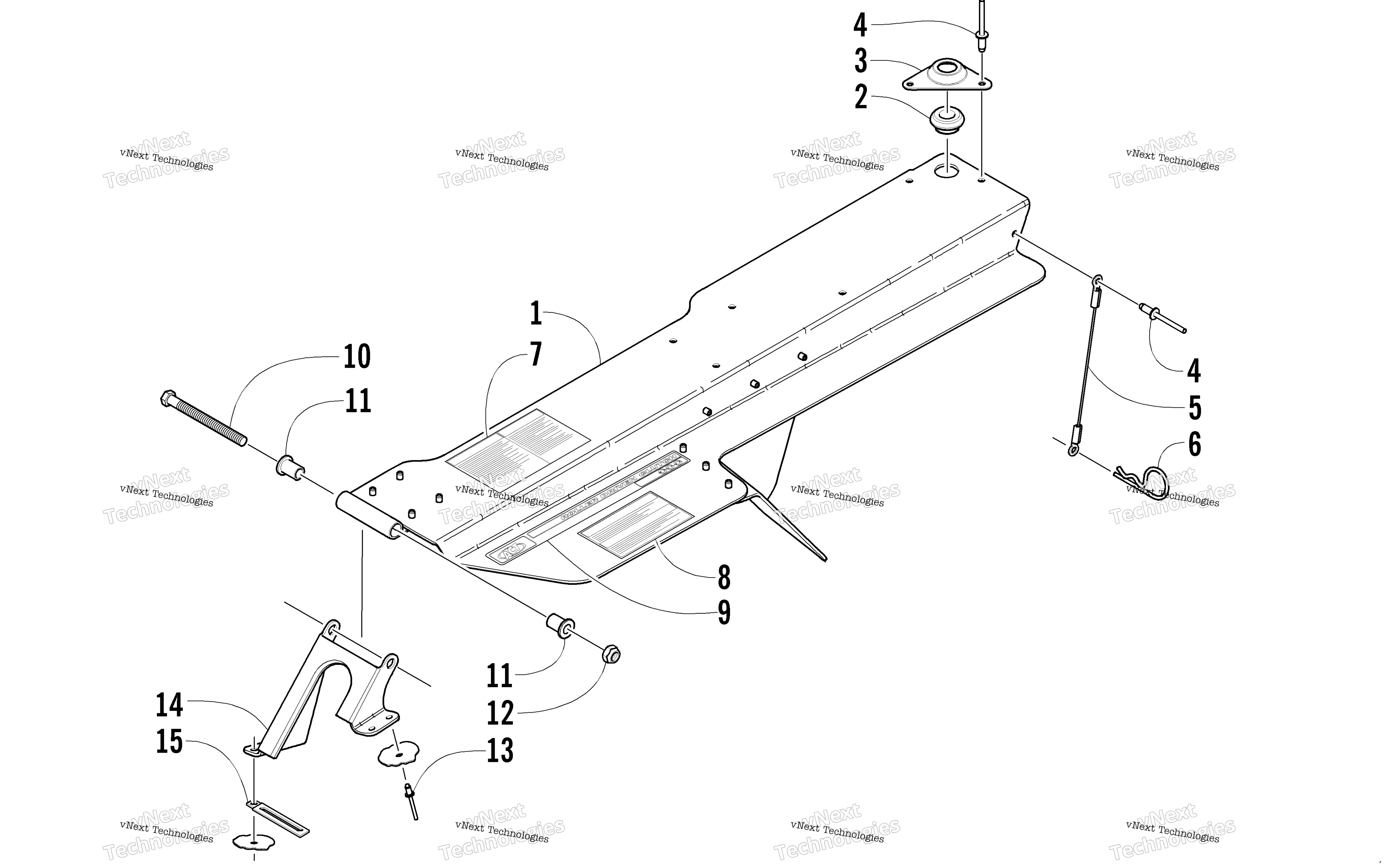

Схема Belt защита узла для Z 570 (S2003ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Belt Guard Assembly (inc. 2-6) art. 0707-574
По запросу
2
Bushing, Belt Guard art. 0607-549
По запросу
3
Plate, Bushing - Belt Guard art. 0607-550
По запросу
4
Клепка Arctic Cat art. 8060-504
от 116 ₽
5
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
6
Clip, Hairpin art. 0605-283
По запросу
7
Decal, Caution - Jetting/Storage art. 1611-582
По запросу
8
Decal, Warning - Belt Guard art. 1611-565
По запросу
9
Decal, "ACT - Roller Driven Clutch" art. 3611-969
По запросу
10
Screw, Cap art. 8002-050
По запросу
11
Insert, Hinge art. 0607-094
По запросу
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
Клепка art. 8061-508
По запросу
14
BRKT, MTG - GUARD-PTD BLK art. 0707-707
По запросу
15
Зажим Arctic Cat art. 1623-984
По запросу
Другие схемы модели
Belt защита узел
