модель 2003 года
- Модель Z570
- Код модели Z 570 (S2003ZADFCUSG)

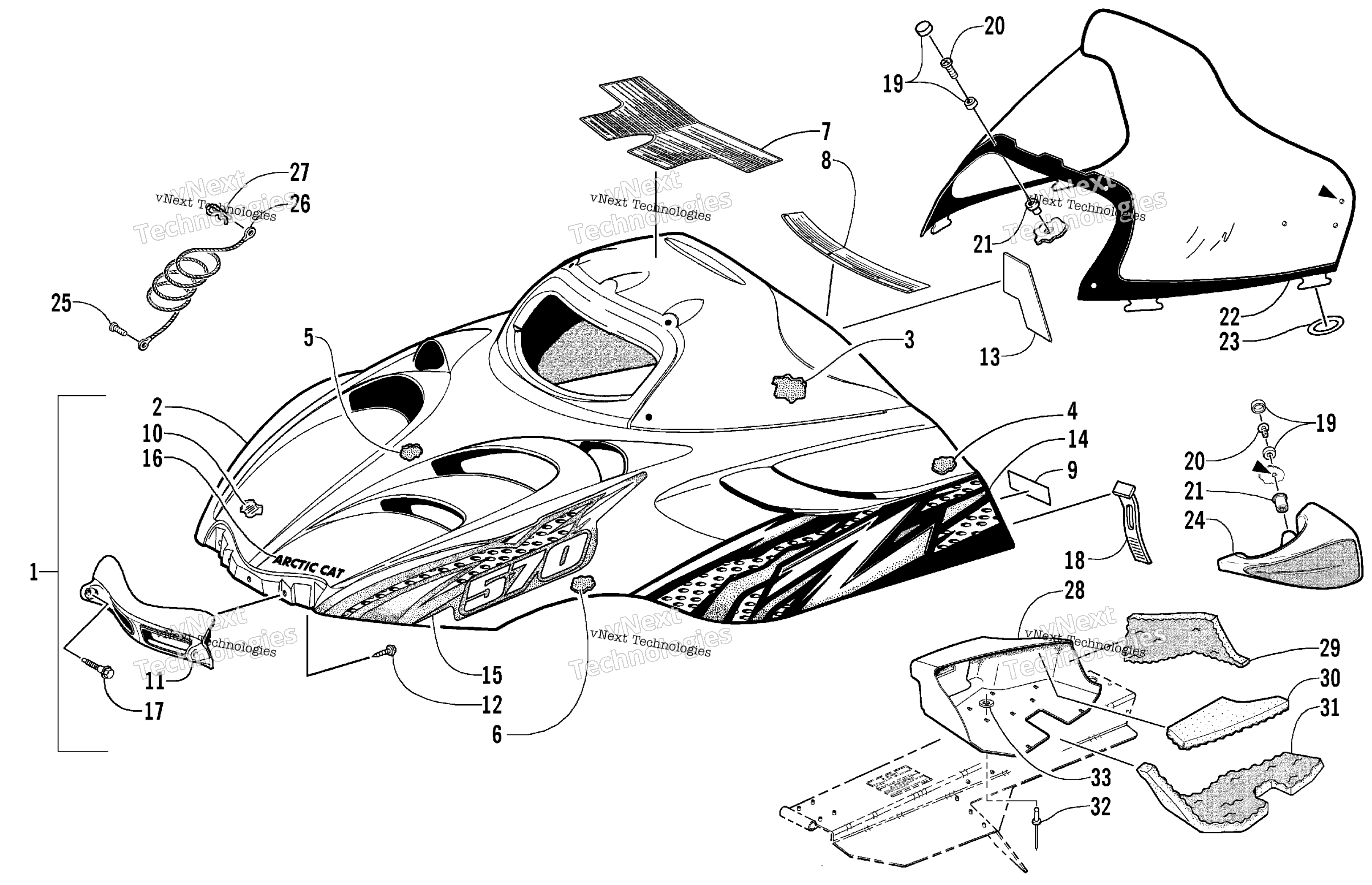

Схема Hood и Windshield узла для Z 570 (S2003ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Black) (inc. 2-16) (ESR) art. 1718-318
По запросу
1
Hood w/Decals (Green) (inc. 2-12 and 14-16) art. 1718-355
По запросу
2
Капот черный Arctic Cat art. 1718-271
По запросу
2
Hood w/o Decals - Green (Green) (inc. 3-12) art. 1718-103
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-324
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-325
По запросу
4
Foam, Hood - Rear - Right art. 0617-322
По запросу
4
Foam, Hood - Rear - Left art. 0617-323
По запросу
5
Foam, Hood - Middle art. 0617-328
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Накладка капота art. 1606-720
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Decal, Reverse art. 3611-580
По запросу
14
Decal, Hood - Lower Left (ESR) art. 4611-689
По запросу
14
Decal, Hood - Lower Right (ESR) art. 4611-688
По запросу
14
Decal, Hood - Lower Left art. 4611-653
По запросу
14
Decal, Hood - Lower Right art. 4611-652
По запросу
15
Decal, Hood - Upper Right art. 4611-658
По запросу
15
Decal, Hood - Upper Left (ESR) art. 4611-701
По запросу
15
Decal, Hood - Upper Right (ESR) art. 4611-700
По запросу
15
Decal, Hood - Upper Left art. 4611-659
По запросу
16
Decal, "Arctic Cat" - Hood art. 4611-710
По запросу
16
Decal, "Arctic Cat" - Hood (ESR) art. 4611-470
По запросу
17
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
18
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine Qty 10 on ESR art. 0623-902
По запросу
21
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
22
Стекло ветровое Arctic Cat art. 2606-366
По запросу
22
Windshield art. 2606-674
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
KIT, MIRROR WS MOUNT-BLK (inc. six No. 19-21) (ESR) art. 2639-477
от 3 344 ₽
25
Screw, Self-Tapping art. 0623-057
По запросу
26
Cable, Hood art. 1606-158
По запросу
27
Clip, Hairpin art. 0623-805
По запросу
28
Duct, Air-Out art. 2606-370
По запросу
29
Foam, Air-Out Duct - Side art. 0617-428
По запросу
30
Foam, Air-Out Duct - Top art. 0617-427
По запросу
31
Foam, Air-Out Duct - Bottom art. 0617-425
По запросу
32
Rivet art. 8060-508
По запросу
33
Washer art. 0123-802
от 110 ₽
