модель 2003 года
- Модель Z570
- Код модели Z 570 (S2003ZADFCUSG)

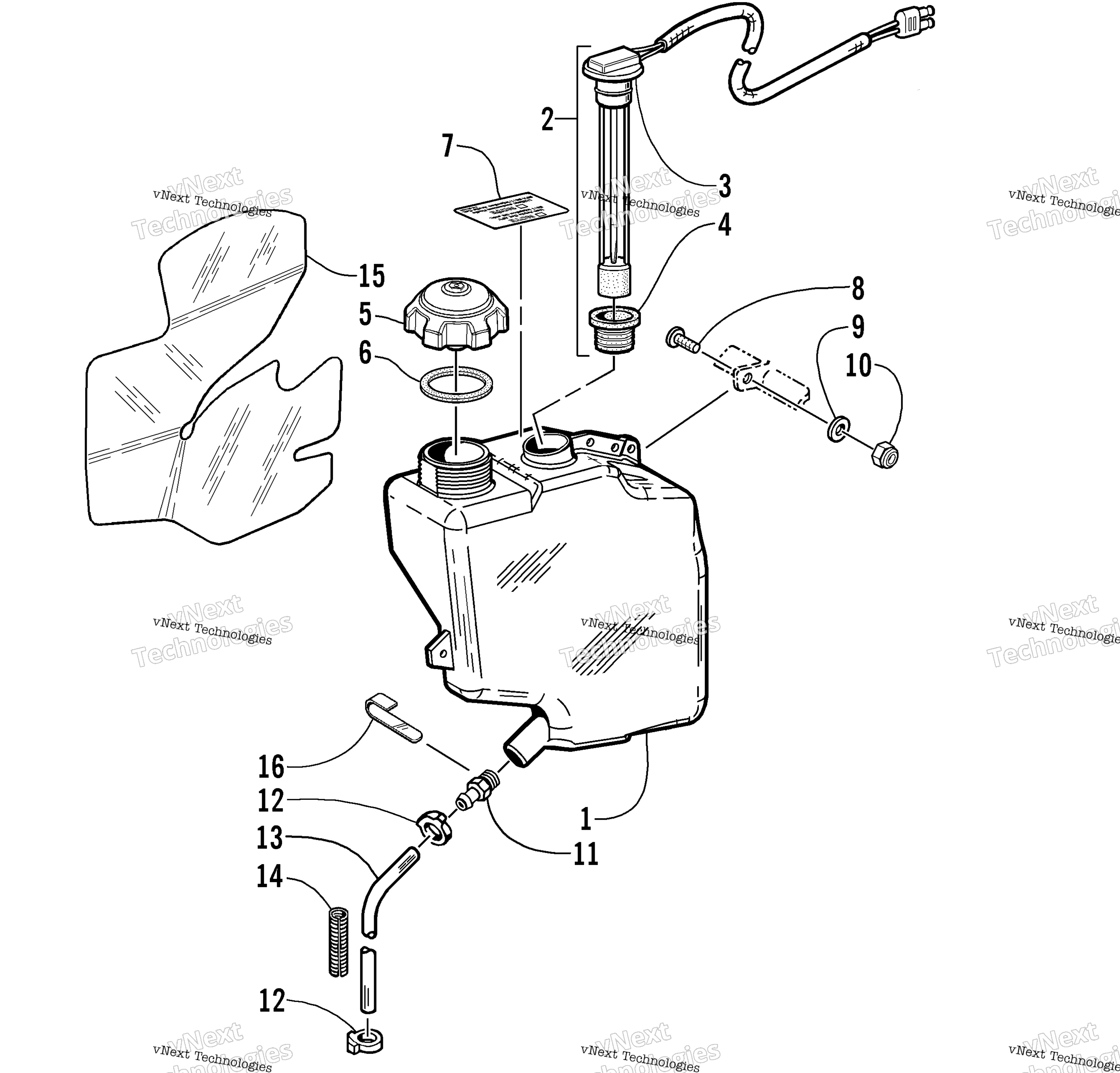

Схема масляный Tank Assembly для Z 570 (S2003ZADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 1670-026
По запросу
2
Sensor, Oil Level - Rotary - w/Seal (inc. 3-4) art. 0609-503
По запросу
3
Switch, Oil Sensor - w/Harness art. 0609-518
По запросу
4
Seal, Grommet - Oil Sensor art. 0609-237
По запросу
5
Cap, Tank (inc. 6) art. 0670-871
По запросу
6
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
7
Decal, Oil Tank art. 1611-564
По запросу
8
Screw, Machine art. 8017-580
По запросу
9
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Outlet, Oil Tank art. 0670-733
По запросу
12
Clamp, Hose art. 0124-045
По запросу
13
Hose - 50 ft art. 6101-009
По запросу
13
Hose - 100 ft art. 6101-001
По запросу
14
Loom, Protective - 10 ft art. 0716-558
По запросу
15
Foil, Protective art. 1670-234
По запросу
16
Tape, Teflon art. 0670-289
По запросу
