модель 2004 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)

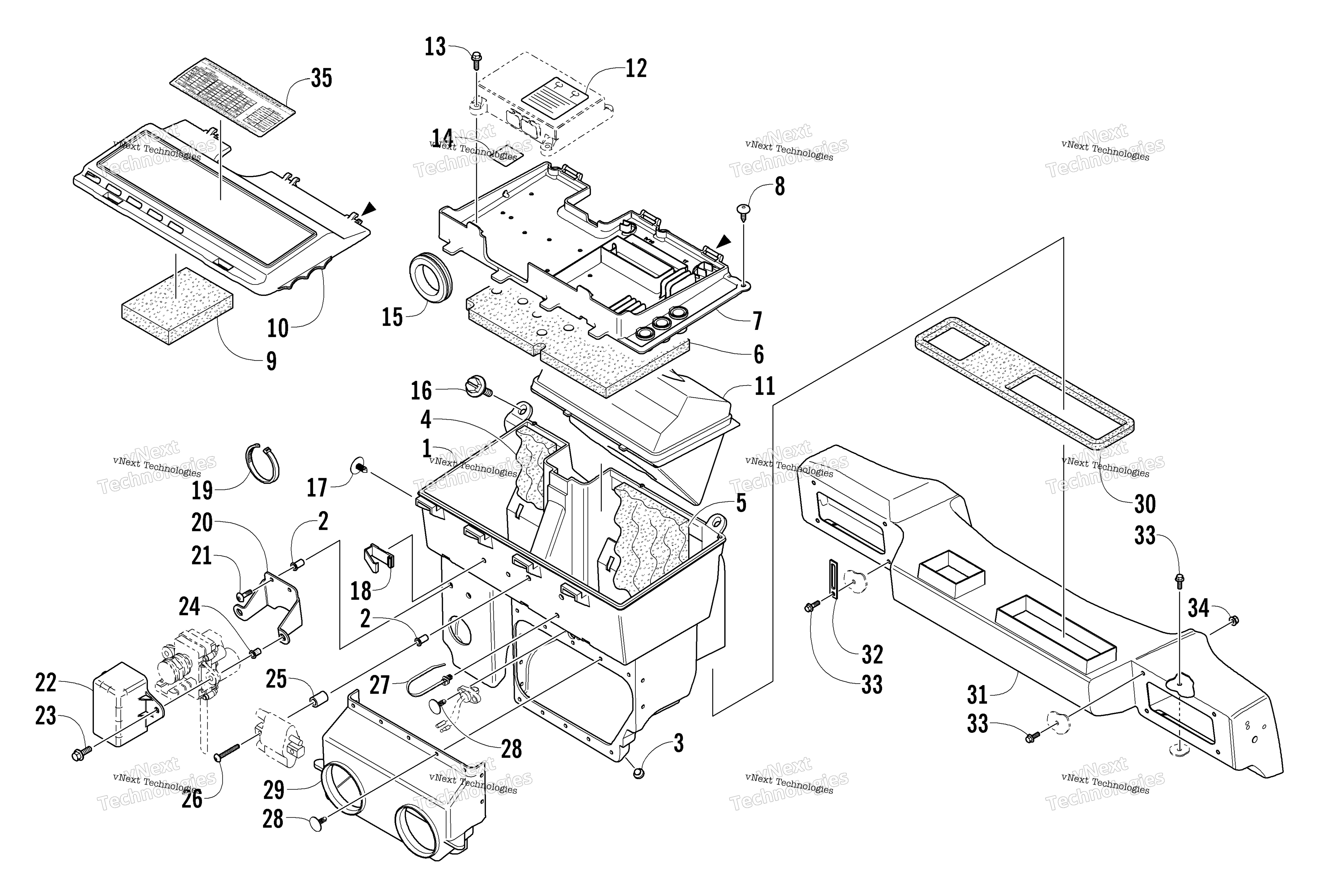

Схема Воздушный Silencer узла для MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2) art. 0770-662
По запросу
2
Insert art. 1623-127
По запросу
3
Bumper, Air Silencer art. 1606-038
По запросу
4
Foam, Air Silencer - Back Magneto art. 0617-252
По запросу
5
Foam, Air Silencer - Back PTO art. 0617-253
По запросу
6
Foam, Cover - Air Silencer art. 0617-393
По запросу
7
Cover, Air Silencer art. 1670-197
По запросу
8
Screw, Self-Tapping art. 0623-727
По запросу
9
Foam, Tool Tray art. 0617-411
По запросу
10
Cover, Tool Tray art. 1670-049
По запросу
11
Resonator, Q-Wave art. 0670-879
По запросу
12
Decal, Fuel Designation art. 3611-403
По запросу
13
Screw, Self-Tapping art. 0623-785
По запросу
14
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
15
Grommet art. 1670-145
По запросу
16
Screw, Machine - Hex Shoulder art. 0623-780
По запросу
17
Plug art. 0623-544
По запросу
18
Clip, Wire art. 0623-792
По запросу
19
Зажим Arctic Cat art. 0123-788
По запросу
20
PLATE, MTG-COMPONENT/SERVO-PTD BLK art. 0770-618
По запросу
21
Screw, Machine art. 8017-400
По запросу
22
Cover, Servomotor art. 2606-129
По запросу
23
Screw, Cap art. 8020-044
По запросу
24
Insert art. 0623-582
По запросу
25
Spacer art. 1623-045
По запросу
26
Болт Arctic Cat art. 8017-406
от 168 ₽
27
Tie, Cable - Push Mount art. 0623-677
По запросу
28
Clip, Retaining art. 0623-165
По запросу
29
BOOT, AIR SILENCER art. 1670-373
По запросу
30
Seal, Plenum/Air Silencer art. 0617-245
По запросу
31
Plenum, Air Silencer art. 1670-438
По запросу
32
Зажим Arctic Cat art. 1623-984
По запросу
33
Screw, Cap art. 8002-039
По запросу
34
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
35
Decal, Clutching art. 5611-305
По запросу
