модель 2004 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)

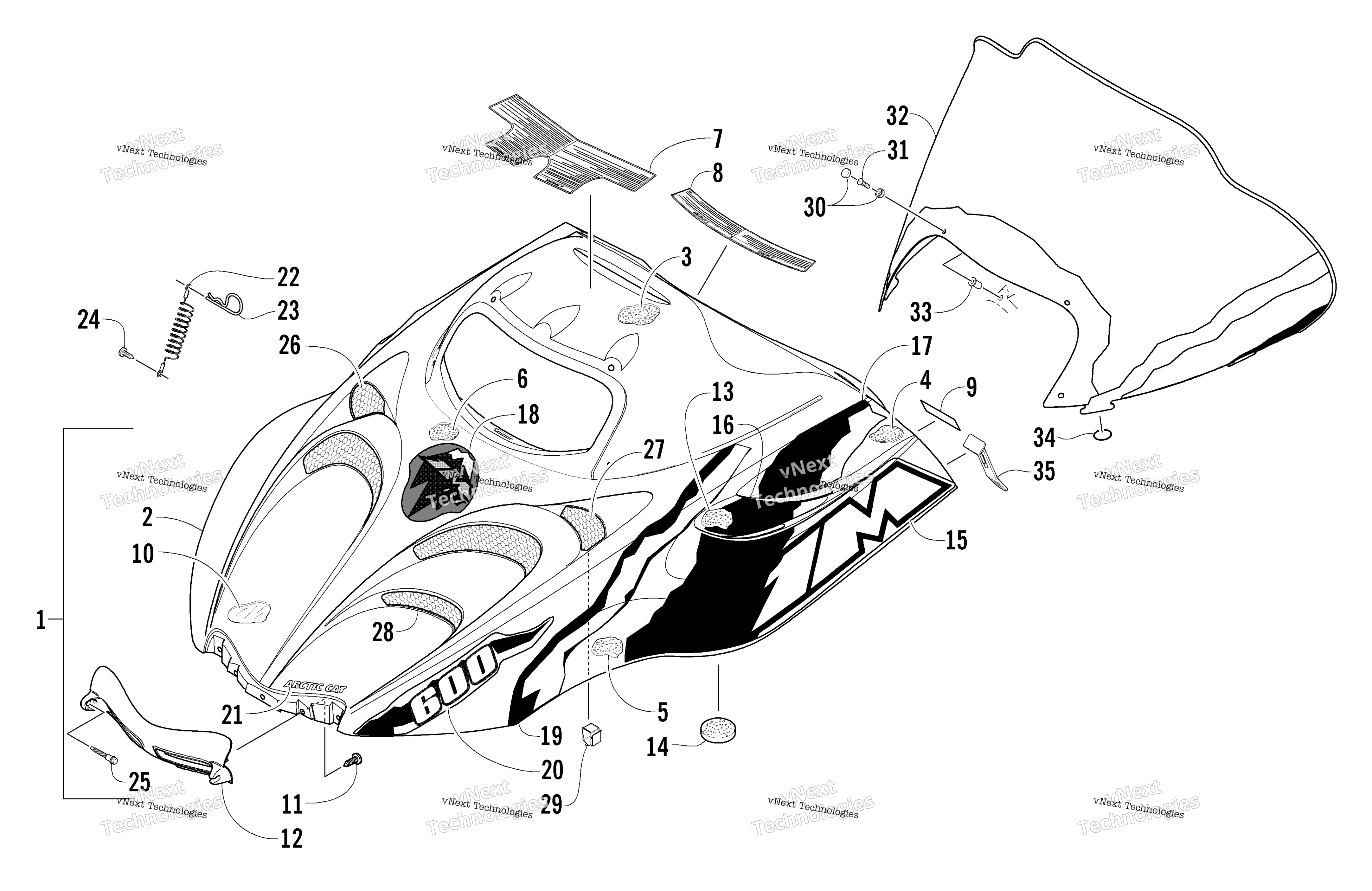

Схема Hood и Windshield узла для MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-21) art. 1718-432
По запросу
2
Hood w/o Decals - Red (inc. 3-14) art. 1718-431
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-148
По запросу
3
Foam, Hood - Upper Middle - Left art. 0717-149
По запросу
4
Foam, Hood - Rear - Right art. 0717-140
По запросу
4
Foam, Hood - Front - Left art. 0717-141
По запросу
5
Foam, Hood - Front - Right art. 0717-146
По запросу
5
Foam, Hood - Front - Left art. 0617-147
По запросу
6
Foam, Hood - Middle art. 0717-138
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Hinge, Hood Black art. 3606-032
По запросу
13
Foam, Vent - Hood art. 0617-426
По запросу
14
Disc, Velcro art. 0623-078
По запросу
15
Decal, Hood - Lower Left art. 5611-415
По запросу
15
Decal, Hood - Lower Right art. 5611-414
По запросу
16
Decal, Hood - Vent - Lower Left art. 5611-443
По запросу
16
Decal, Hood - Vent - Lower Right art. 5611-442
По запросу
17
Decal, Hood - Vent - Upper Right art. 5611-444
По запросу
17
Decal, Hood - Vent - Upper Left art. 5611-445
По запросу
18
Decal, Hood - Crest art. 5611-434
По запросу
19
Decal, Hood - Front - Right art. 5611-440
По запросу
19
Decal, Hood - Front - Left art. 5611-441
По запросу
20
Decal, Hood - “600” - Right art. 5611-438
По запросу
20
Decal, Hood - “600” - Left art. 5611-439
По запросу
21
Decal, “Arctic Cat” - Hood art. 5611-411
По запросу
22
Cable, Hood art. 1606-158
По запросу
23
Clip, Hairpin art. 0623-805
По запросу
24
Screw, Self-Tapping art. 0623-057
По запросу
25
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
26
Screen, Vent - Hood - Right - Silver art. 2706-194
По запросу
27
Screen, Vent - Hood - Upper Left - Silver art. 2706-195
По запросу
28
Screen, Vent - Hood - Left - Silver art. 2606-325
По запросу
29
Clip, Cable art. 0123-394
По запросу
30
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
31
Screw, Machine art. 0623-902
По запросу
32
Windshield art. 3606-095
По запросу
33
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
34
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
35
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
