модель 2004 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)

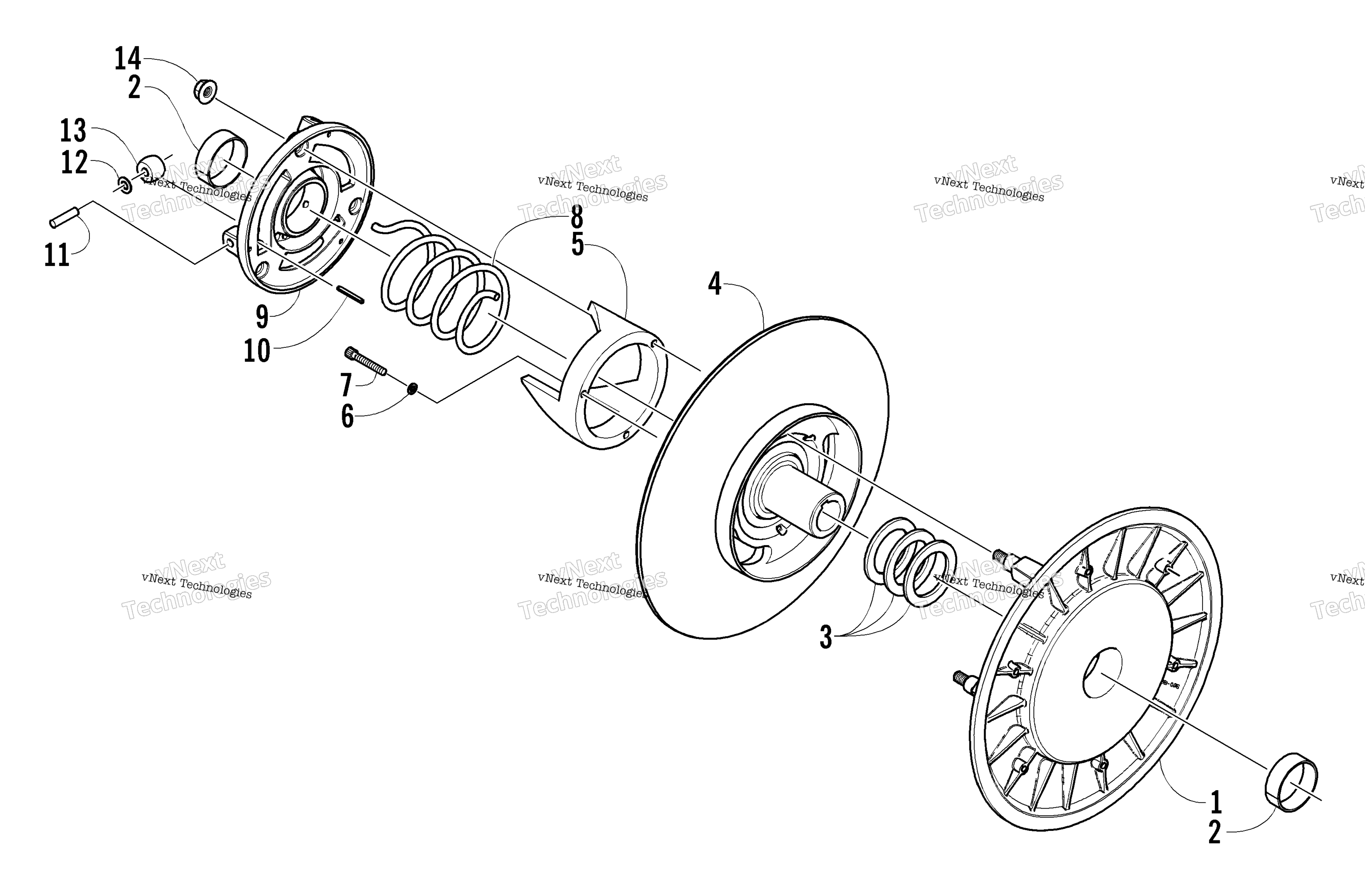

Схема ведомого Clutch для MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)
Схема
Детали
Номер
Наименование детали
Цена
0
Clutch, Driven Calibrated for 6-9,000 ft Alt. art. 0726-152
По запросу
1
Sheave, Movable (inc. one No. 2) art. 0748-023
По запросу
2
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
3
Шайба 1.51X2.10X.060 Arctic Cat art. 0148-199
По запросу
3
Шайба art. 0148-198
По запросу
4
SHEAVE,STATIONARY-MACH art. 0748-021
По запросу
5
BRKT, TORQUE -55/53 DEG (0-3,000 ft Alt.) art. 0648-024
По запросу
5
Bracket, Torque - 53°/51° (3-6,000 ft Alt.) art. 0648-126
По запросу
5
Bracket, Torque - 49° art. 0648-014
По запросу
6
Washer, Lock art. 8051-152
По запросу
7
Screw, Socket Head art. 8005-404
По запросу
8
Spring, Driven Clutch - Red/White art. 0648-114
По запросу
9
Plate, Roller - Assembly (inc. one No. 2 and 10-13) art. 0748-018
По запросу
10
Шплинт Arctic Cat art. 8070-224
По запросу
11
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
12
Washer, Thrust - Cam Roller art. 0648-082
По запросу
13
Ролер ведомого вариатора Arctic Cat art. 0648-079
от 684 ₽
Аналог
684 ₽
Требуется 3 шт.
14
Nut, Lock art. 8048-426
По запросу
