модель 2004 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)

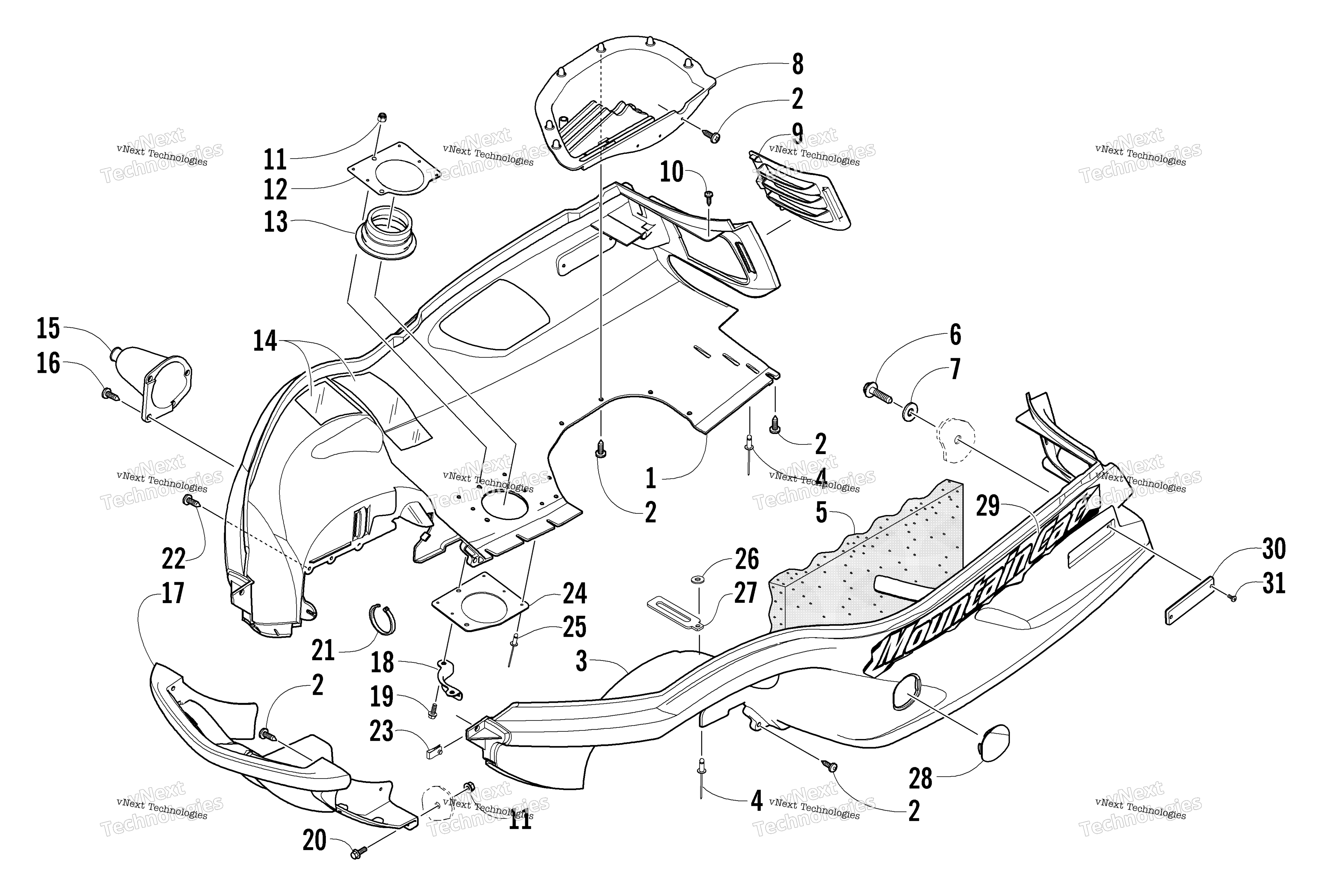

Схема Belly поддон и передний Bumper узла для MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Black art. 2706-314
По запросу
2
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
3
Belly Pan - Left Black art. 1706-141
По запросу
4
Клепка art. 8061-508
По запросу
5
Foam, Belly Pan - Left art. 0617-315
По запросу
6
Screw, Self-Tapping art. 0623-647
По запросу
7
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
8
Guard, Dropcase art. 2606-856
По запросу
9
Louver, Air-Intake - Right Black art. 1606-044
По запросу
9
Louver, Air-Intake - Left Black art. 1606-045
По запросу
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
12
Ring, Exhaust Outlet art. 0712-891
По запросу
13
Boot, Exhaust art. 0612-747
По запросу
14
Foil, Protective art. 0619-206
По запросу
15
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
15
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
16
Screw, Self-Tapping art. 0623-564
По запросу
17
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
18
Deflector, Exhaust Outlet art. 0712-879
По запросу
19
Screw, Cap art. 8020-039
По запросу
20
Screw, Cap art. 8020-040
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
22
Винт Arctic Cat art. 2623-164
от 368 ₽
23
U-Nut art. 0623-427
По запросу
24
Ring, Exhaust Outlet - Lower art. 0712-950
По запросу
25
Rivet art. 8060-508
По запросу
26
Washer, Flat art. 0123-149
По запросу
27
Зажим Arctic Cat art. 1623-984
По запросу
28
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
29
Decal, Belly Pan - Left art. 5611-467
По запросу
29
Decal, Belly Pan - Right art. 5611-466
По запросу
30
Reflector, Front Amber art. 0606-526
По запросу
31
Clip, Retaining art. 0623-269
По запросу
