модель 2004 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)

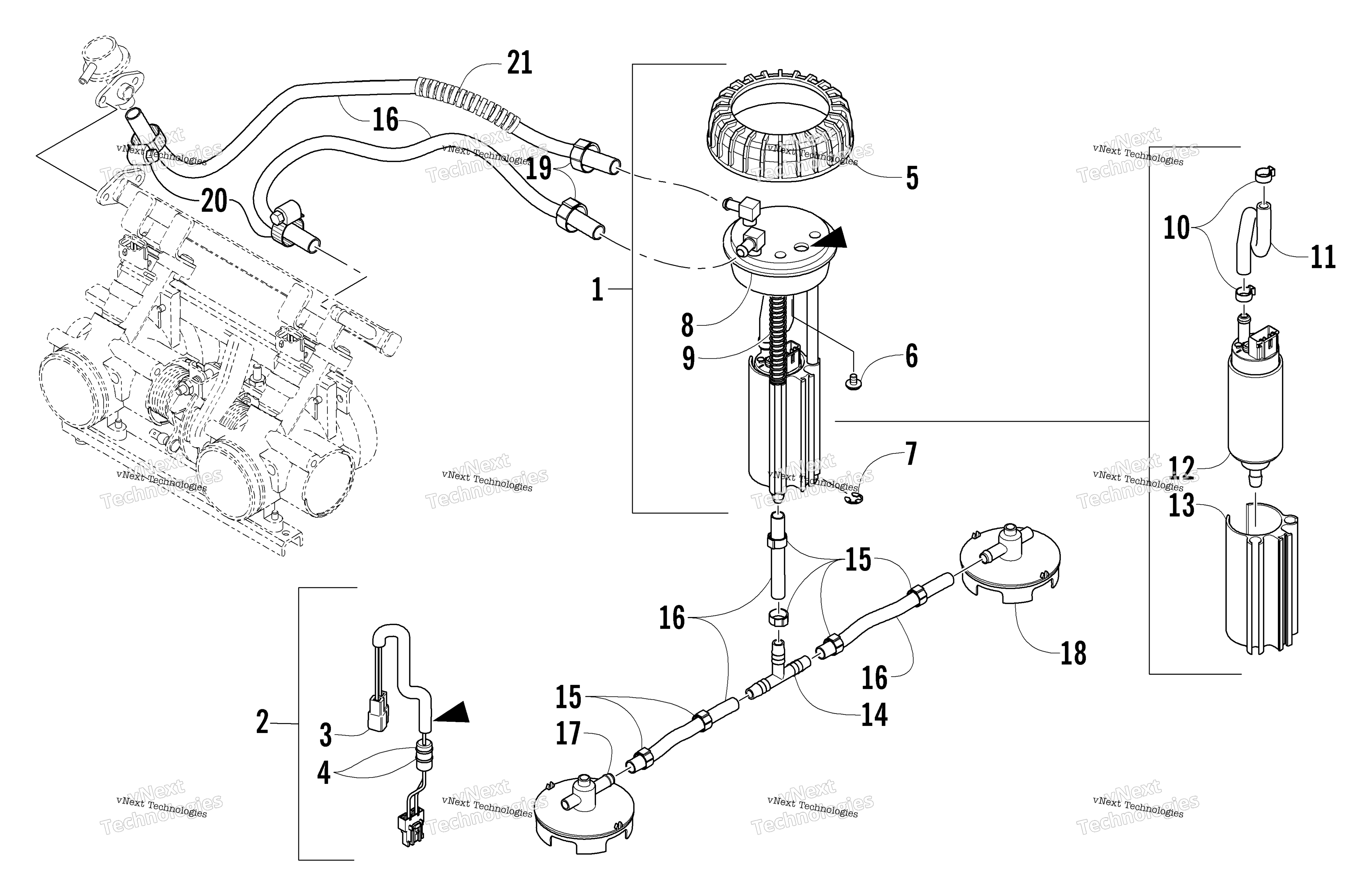

Схема топливной системы Pump Assembly для MOUNTAIN CAT 600 EFI RED (S2004MCDE4USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel - Assembly (inc. 2-13) art. 1670-200
По запросу
2
Harness, Fuel Pump (inc. 3-4) art. 1670-117
По запросу
3
Connector, Harness art. 0670-380
По запросу
4
O-Ring art. 0670-381
По запросу
5
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
6
Screw, Machine - Harness art. 1670-155
По запросу
7
Ring, Retaining art. 1670-244
По запросу
8
Seal, Fuel Pump Housing art. 1670-118
По запросу
9
Spring, Fuel Pump Assembly art. 1670-156
По запросу
10
Clamp, Hose art. 1670-520
По запросу
11
Hose, Fuel Pump - Top art. 1670-521
По запросу
12
Pump, Fuel art. 1670-153
от 15 530 ₽
13
Housing, Fuel Pump art. 1670-529
По запросу
14
T-Fitting art. 0670-235
По запросу
15
Clamp, Hose art. 0610-563
По запросу
16
Hose, Fuel - 10 ft art. 0610-075
По запросу
17
PICKUP, FUEL-(MP12)SMALL NONVENTED art. 1670-619
По запросу
18
Фильтр топливный Arctic Cat art. 1670-618
По запросу
19
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
20
Clamp, Hose art. 0623-373
По запросу
21
Conduit, High Temperature - 26 in. art. 0716-507
По запросу
