модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)

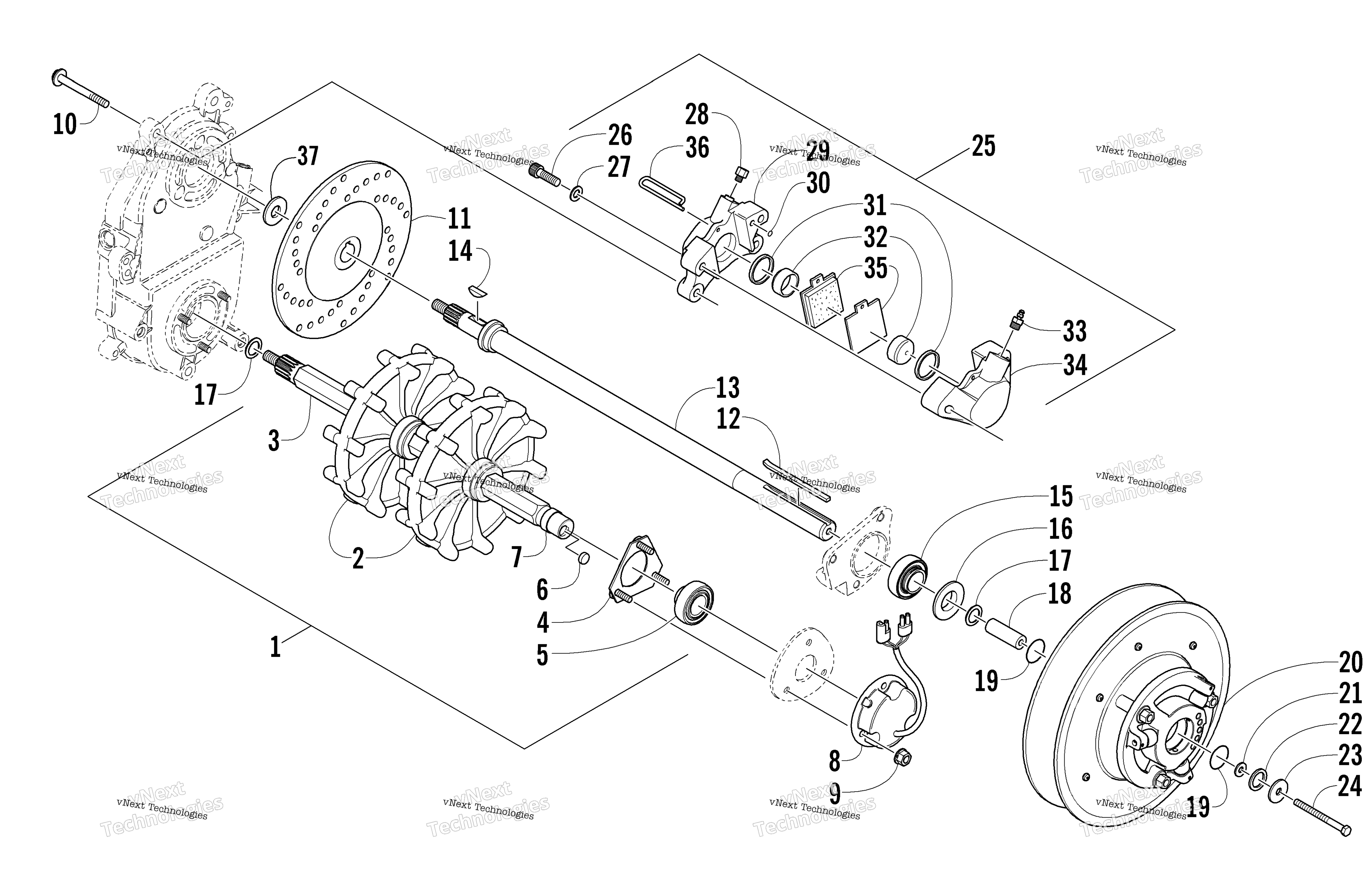

Схема привода Train Shafts And Brake Assemblies для SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-6) art. 0728-110
По запросу
2
Sprocket, Drive art. 1602-453
По запросу
3
Shaft, Drive - Rev - 1 1/16" art. 1602-551
По запросу
4
Plate, Flange art. 0702-412
По запросу
5
Подшипник Arctic Cat art. 1602-374
от 2 114 ₽
6
Магнит датчика скорости Arctic Cat art. 0630-167
По запросу
8
Regulator, Voltage art. 0630-166
По запросу
9
Nut, Lock art. 8048-426
По запросу
10
Screw, Cap art. 8020-315
По запросу
11
Disc, Brake art. 1602-205
По запросу
12
Key art. 0101-076
По запросу
13
Shaft, Driven (inc. 14-16) art. 0702-506
По запросу
14
Key, Woodruff - Hardened art. 0602-598
По запросу
15
Bearing, 1 in. w/o Lock Collar art. 1602-233
от 2 114 ₽
16
Spacer art. 1602-367
По запросу
17
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
17
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
18
Shaft, Stub art. 0648-042
По запросу
19
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
20
Clutch, Driven art. 0726-174
По запросу
21
Шайба Arctic Cat art. 0123-053
от 326 ₽
22
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
23
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
24
Screw, Cap art. 8002-139
По запросу
25
Caliper, Brake - Fixed/Duel Piston (inc. 26-36) art. 0602-829
По запросу
26
Screw, Cap art. 8005-679
По запросу
27
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
28
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
30
O-Ring, Housing art. 0602-729
По запросу
31
O-Ring, Retractor - Square art. 0602-583
По запросу
32
Piston art. 0602-708
По запросу
33
Fitting, Bleed art. 0602-707
По запросу
35
Тормозные колодки Bearcat 660 art. 1702-429
от 2 374 ₽
Аналог
2 374 ₽
Требуется 1 шт.
36
Pin, Retaining-Brake Pad art. 0602-706
По запросу
37
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
