модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)

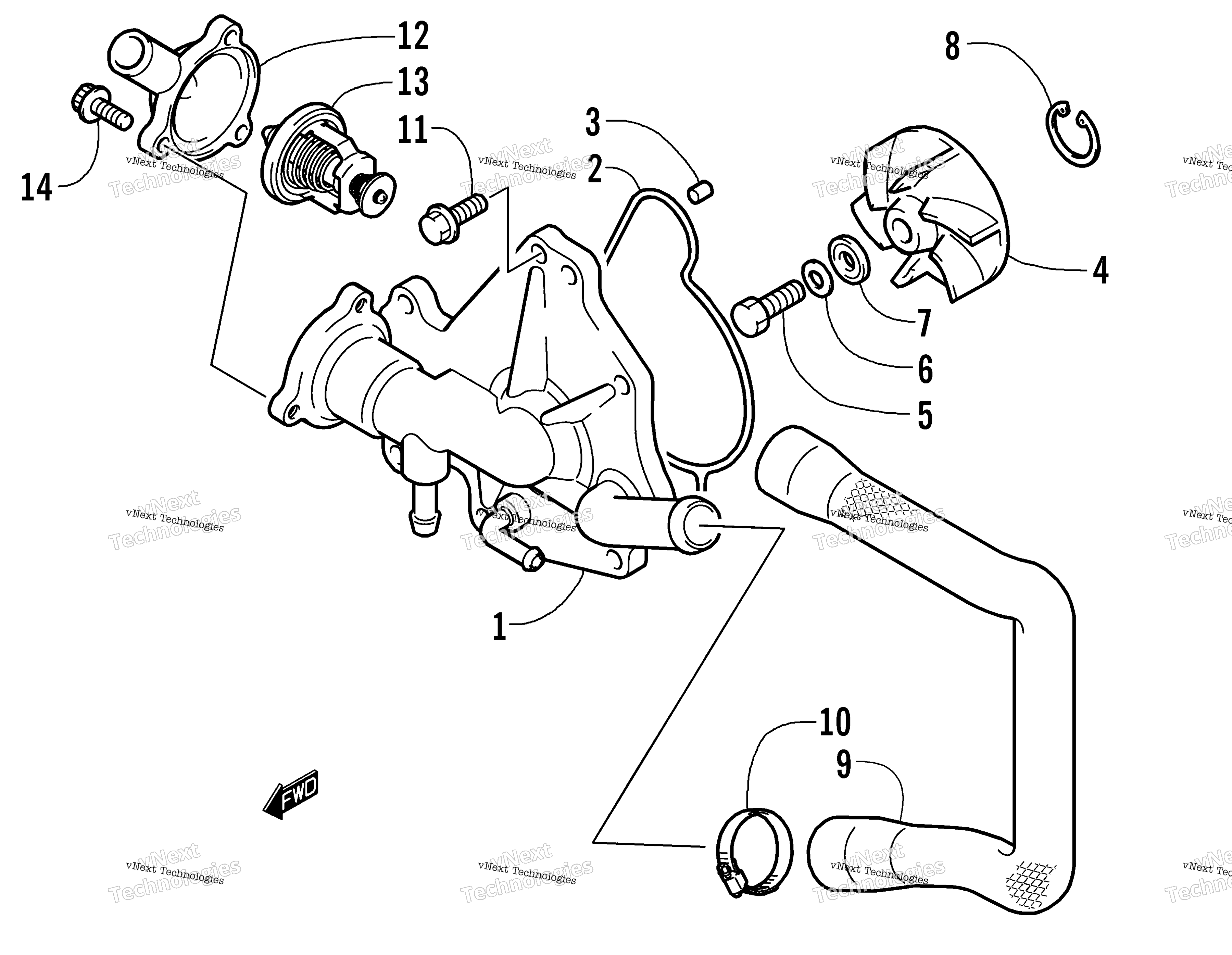

Схема системы охлаждения Pump And Thermostat для SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Water Pump art. 3006-355
По запросу
2
O-Ring art. 3006-356
По запросу
3
Pin, Dowel art. 3005-899
По запросу
4
Impeller, Water Pump art. 3005-697
По запросу
5
Bolt, Shaft art. 3003-426
По запросу
6
Washer art. 3003-432
По запросу
7
Washer, Shaft art. 3003-431
По запросу
8
Стопорное кольцо Arctic Cat art. 3007-714
от 683 ₽
9
Hose, Water Inlet art. 3006-521
По запросу
10
Хомут Arctic Cat art. 3006-324
от 987 ₽
11
Bolt art. 3007-409
По запросу
12
Cap, Thermostat art. 3006-914
По запросу
13
Термостат Arctic Cat art. 3007-041
от 12 485 ₽
14
Bolt, Thermostat Cap art. 3007-446
По запросу
