модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)

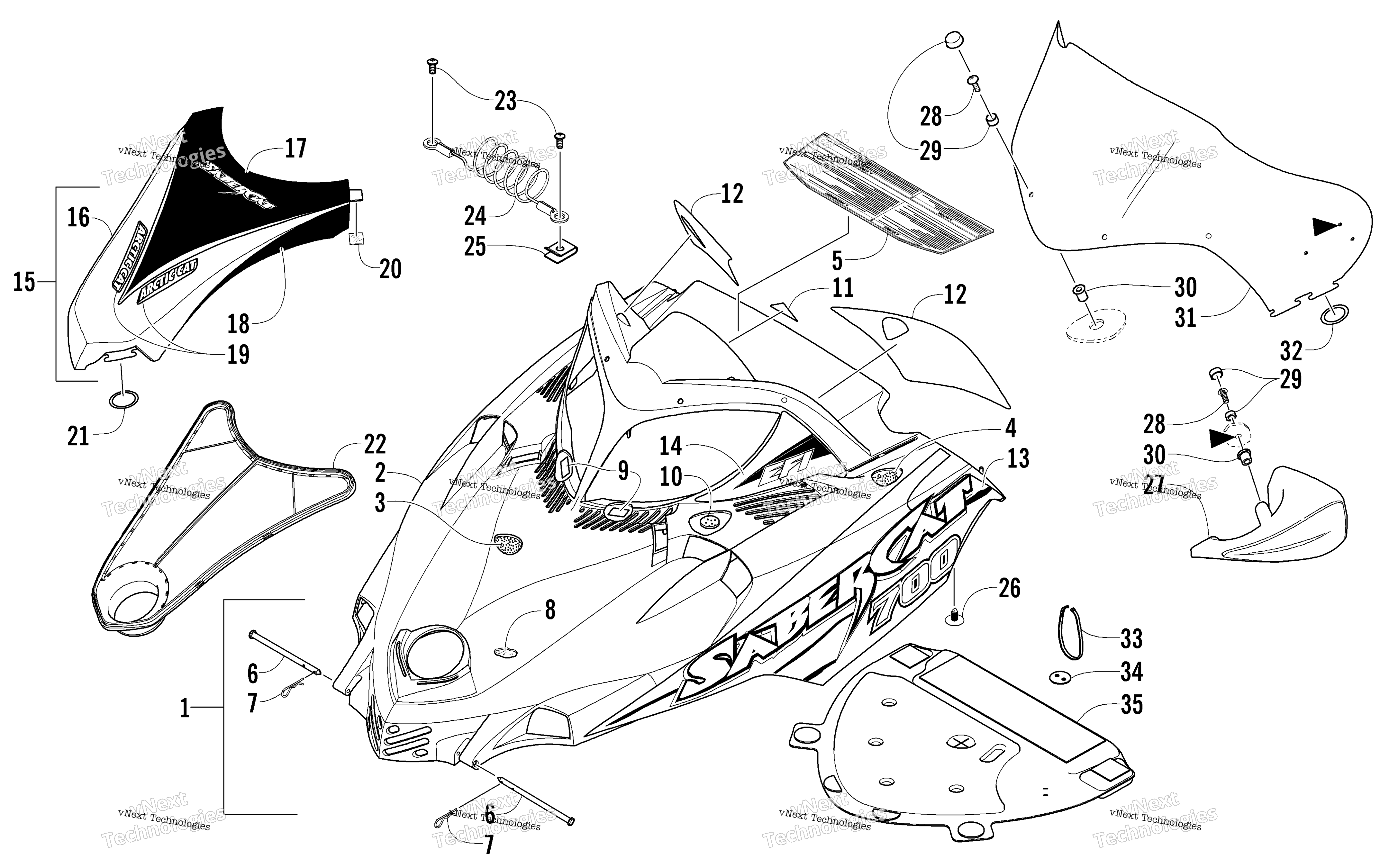

Схема Hood и Windshield узла для SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-14) art. 1718-379
По запросу
2
Hood w/o Decals - Black (inc. 3-10) art. 1718-450
По запросу
3
Foam, Hood - Middle art. 0717-169
По запросу
4
Foam, Hood - Rear - Right art. 0717-170
По запросу
4
Foam, Hood - Rear - Left art. 0717-171
По запросу
5
Decal, Caution/Warning - Reverse art. 5611-483
По запросу
6
Pin, Clevis art. 1623-026
По запросу
7
Clip, Hairpin art. 0623-847
По запросу
8
Foil, Hood art. 3606-130
По запросу
9
Strip, Velcro art. 6990-252
По запросу
10
Disc, Velcro art. 6990-253
По запросу
11
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
12
Decal, Console - Right art. 5611-478
По запросу
12
Decal, Console - Left art. 5611-479
По запросу
13
Decal, Hood - Lower Right art. 5611-474
По запросу
13
Decal, Hood - Lower Left art. 5611-475
По запросу
14
Decal, Hood - Upper Left art. 5611-477
По запросу
14
Decal, Hood - Upper Right art. 5611-476
По запросу
15
Cover, Hood - Silver (inc. 16-20) art. 1718-445
По запросу
16
Cover, Hood - w/o Decals - Silver art. 2706-338
По запросу
17
Decal, Cover - Center art. 5611-473
По запросу
18
Decal, Cover - Left art. 5611-533
По запросу
18
Decal, Cover - Right art. 5611-534
По запросу
19
Decal, Cover - Front art. 5611-508
По запросу
20
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
21
O-Ring art. 2606-801
По запросу
22
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
23
Screw, Self-Tapping art. 0623-302
По запросу
24
Cable, Hood art. 2606-726
По запросу
25
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
26
Plug art. 0623-544
По запросу
27
KIT, MIRROR WS MOUNT-BLK (inc. six No. 28-30) art. 2639-477
от 3 344 ₽
28
Screw, Machine art. 0623-902
По запросу
29
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
30
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
31
Windshield art. 3606-069
По запросу
32
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
33
Tie, Cable art. 0623-144
По запросу
34
Washer art. 1623-208
По запросу
35
KIT, HOOD FOAM-W/VELCRO art. 0637-269
По запросу
