модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)

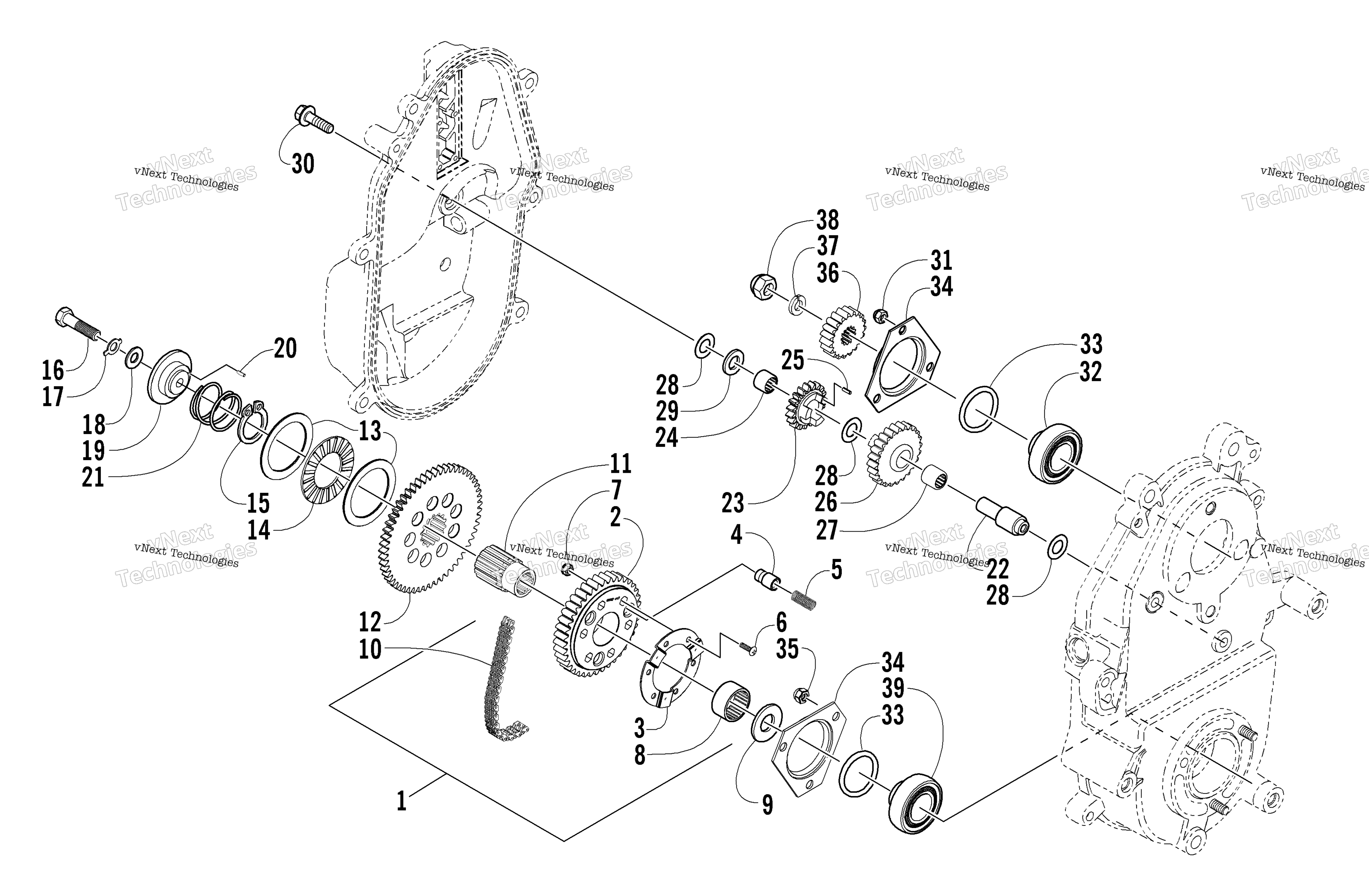

Схема привод / Reverse Dropcase узла для SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня КПП 40 зубьев Arctic Cat art. 0702-393
По запросу
3
Упорная пластина Arctic Cat art. 0602-144
По запросу
4
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
5
Пружина Arctic Cat art. 0602-138
от 473 ₽
6
Винт Arctic Cat art. 0623-182
от 190 ₽
7
Гайка Arctic Cat art. 0123-430
от 263 ₽
8
Подшипник Arctic Cat art. 0602-016
По запросу
9
Шайба Arctic Cat art. 0602-012
По запросу
10
Цепь КПП Arctic Cat art. 1602-042
По запросу
11
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
12
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
13
Шайба Arctic Cat art. 0602-023
По запросу
14
Подшипник Arctic Cat art. 0602-022
По запросу
15
Ring, Retaining art. 0602-024
По запросу
16
Болт art. 8002-231
По запросу
17
Шайба Arctic Cat art. 1602-046
По запросу
18
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
19
Втулка Arctic Cat art. 0702-372
от 3 570 ₽
20
Pin, Spring art. 8070-153
По запросу
21
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
22
Shaft, Reverse art. 0602-872
По запросу
23
Idler, Reverse - Assembly - 19T (inc. 24) art. 0702-365
По запросу
24
Подшипник Arctic Cat art. 1602-045
По запросу
25
Палец Arctic Cat art. 0602-366
от 221 ₽
26
Idler, Reverse - 22T (inc. 27) art. 0702-323
По запросу
27
Подшипник Arctic Cat art. 0602-205
По запросу
28
Шайба Arctic Cat art. 0602-215
от 578 ₽
29
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
30
Болт Arctic Cat art. 8020-130
от 578 ₽
31
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
32
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
33
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
34
Корпус подшипника Arctic Cat art. 1602-521
от 14 564 ₽
35
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
36
Sprocket - 23T (Over 5,000 ft Alt.) art. 0602-452
По запросу
36
Sprocket - 22T art. 0602-455
По запросу
37
Washer, Spring art. 0623-231
По запросу
38
Гайка Arctic Cat art. 0623-465
от 987 ₽
39
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
