модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)

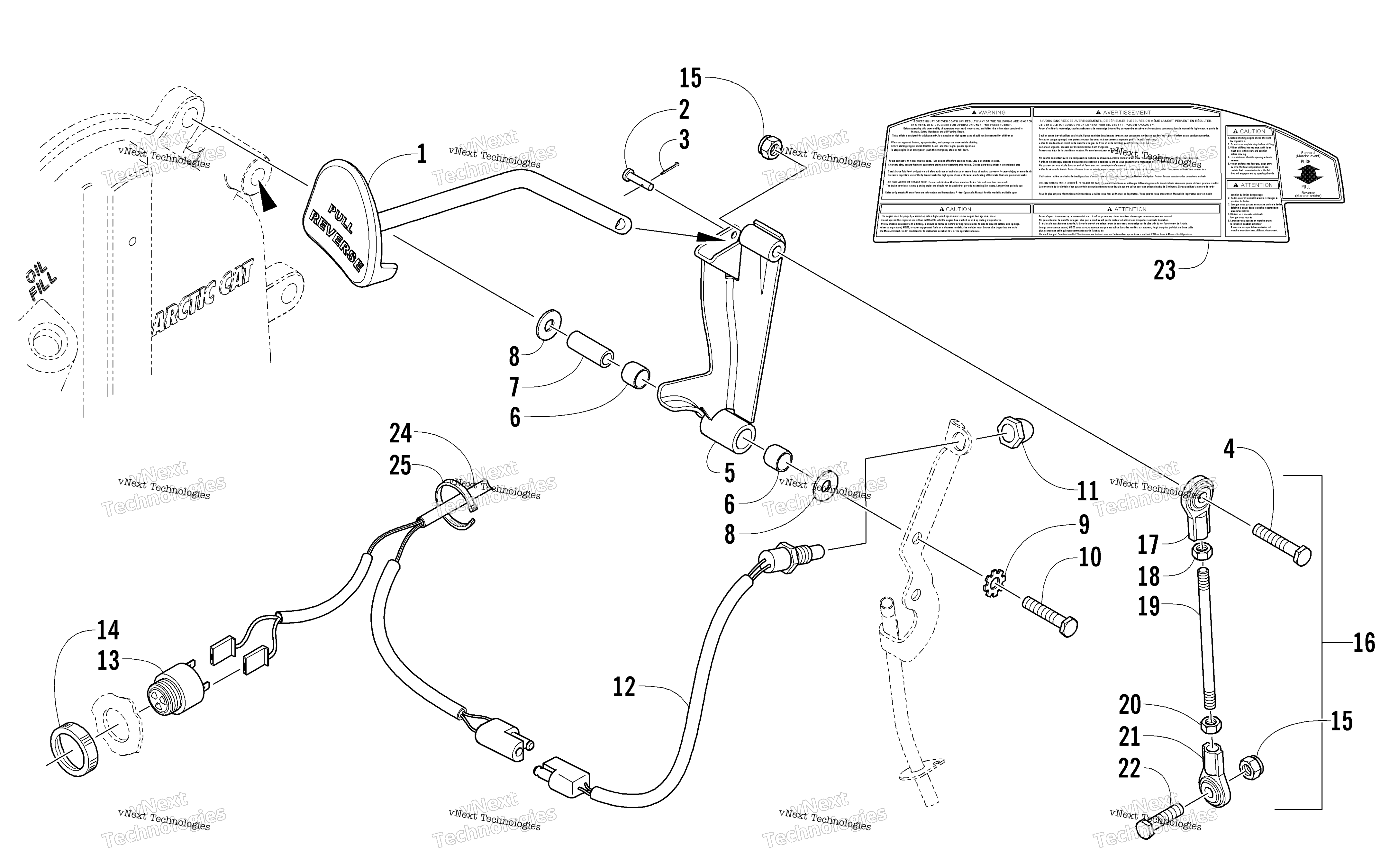

Схема задней передачи SHIFT LEVER ASSEMBLY для SABERCAT 700 EFI EXT RED (S2004SCFXEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever art. 1602-429
По запросу
2
Штифт Arctic Cat art. 0623-641
от 168 ₽
3
Pin, Cotter art. 0117-868
По запросу
4
Screw, Cap art. 8002-137
По запросу
5
Shift Pivot (inc. 6) art. 0702-500
По запросу
6
Bushing art. 0602-844
По запросу
7
Axle art. 0602-853
По запросу
8
Шайба Arctic Cat art. 8050-247
По запросу
9
Шайба Arctic Cat art. 8053-242
По запросу
10
Screw, Cap art. 8002-140
По запросу
11
Колпачок-пыльник включателя Arctic Cat art. 0630-013
от 3 161 ₽
12
Кнопка сигнализации заднего хода Arcic Cat art. 0630-011
от 6 794 ₽
13
Сигнал заднего хода art. 0630-010
По запросу
14
Ring, Retaining art. 0630-017
По запросу
15
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
16
Linkage, Shifting - Assembly (inc. 17-21) art. 0702-499
По запросу
17
Rod End - Left-Hand Thread art. 0602-305
По запросу
18
Nut, Hex - Left-Hand Thread art. 0623-260
По запросу
20
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
21
Rod End - Right-Hand Thread art. 0602-322
По запросу
22
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
23
Decal, Caution/Warning - Reverse art. 5611-483
По запросу
24
Harness, Wiring - Alarm art. 0686-120
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
