модель 2004 года
- Модель Z570
- Код модели Z 570 RED (S2004ZADFCUSR)

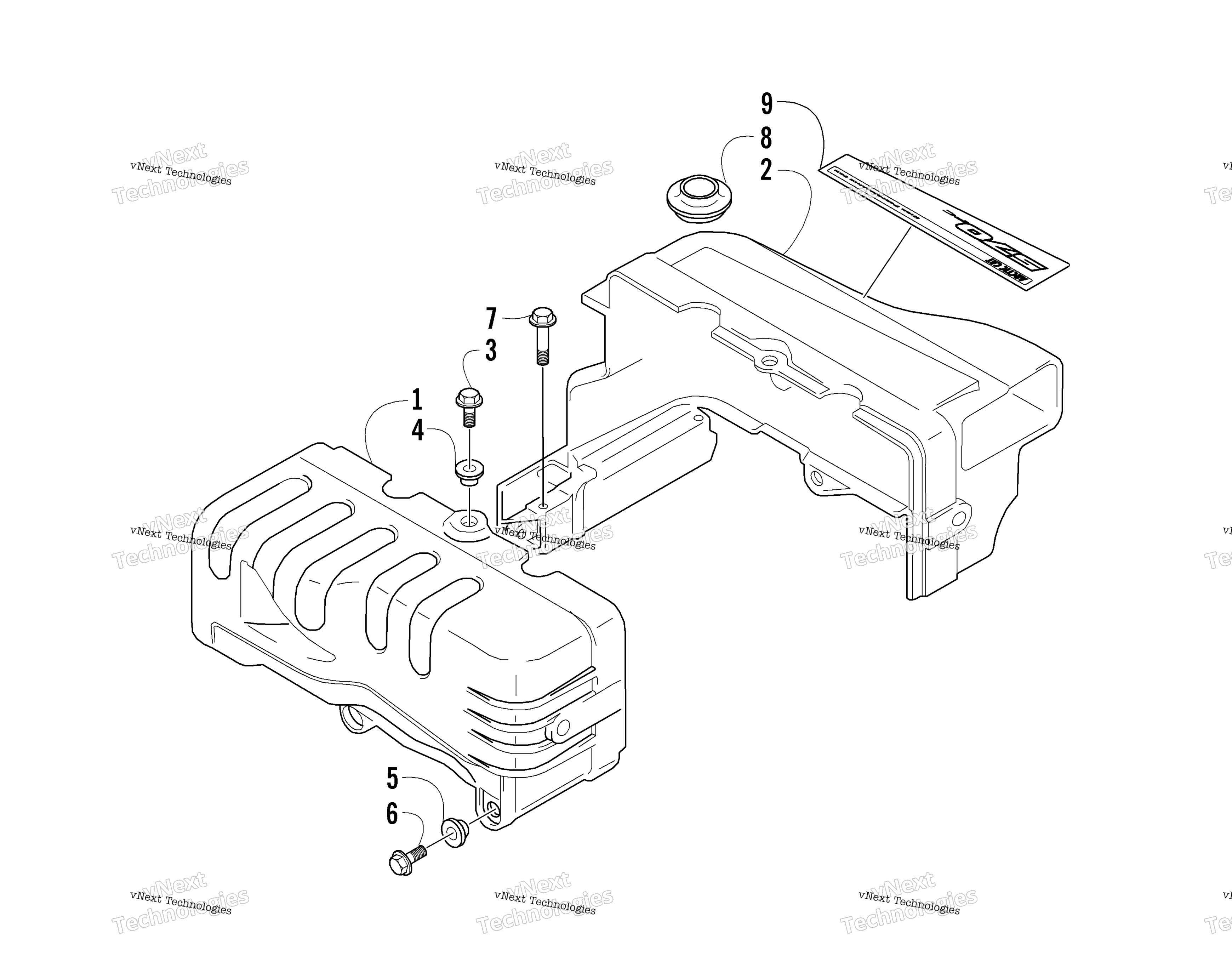

Схема цилиндра Cowling Assembly для Z 570 RED (S2004ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Cowling, Front art. 3006-017
По запросу
2
Cowling, Rear art. 3006-018
По запросу
3
Bolt art. 3007-484
По запросу
4
Insert art. 3006-089
По запросу
5
Insert art. 3006-088
По запросу
6
Screw, Cap art. 3006-530
По запросу
7
Bolt art. 3007-485
По запросу
8
Уплотнение свечного колодца Arctic Cat art. 3005-996
По запросу
9
Decal, “570" art. 4611-448
По запросу
Другие схемы модели
Цилиндр Cowling Assembly
