модель 2004 года
- Модель Z570
- Код модели Z 570 RED (S2004ZADFCUSR)

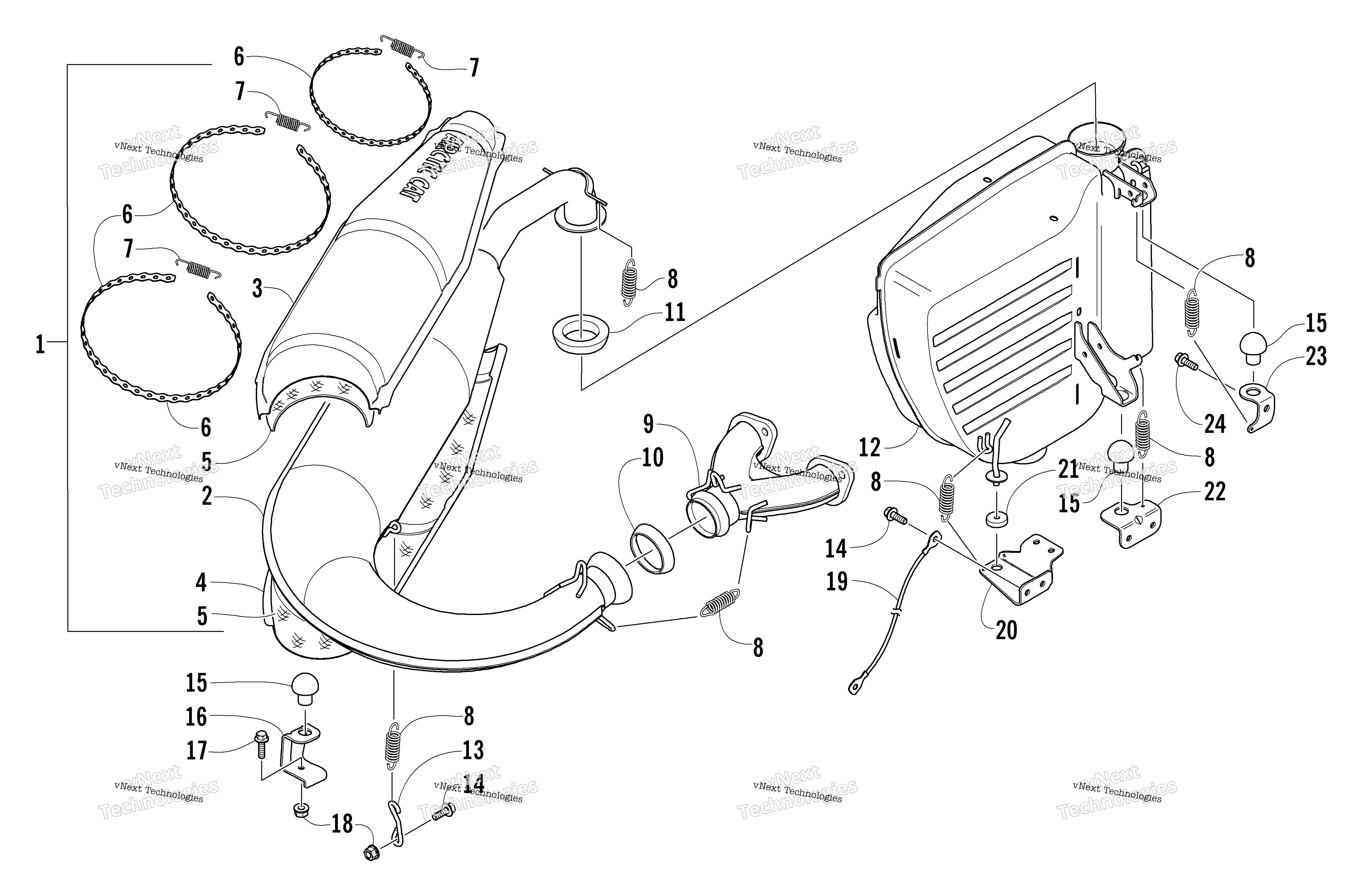

Схема выхлопной системы Assembly для Z 570 RED (S2004ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Expansion Chamber Assembly (inc. 2-7) art. 0712-990
По запросу
2
Chamber, Expansion art. 0712-732
По запросу
3
Cover, Upper art. 1612-436
По запросу
4
Cover, Lower art. 1612-435
По запросу
5
Insulation art. 1612-550
По запросу
6
Band, Tie - 25 ft art. 0624-541
По запросу
6
Band, Tie - 5 ft art. 0624-552
По запросу
7
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 3 шт.
8
Пружина глушителя Arctic Cat art. 0612-471
от 918 ₽
9
MANIFOLD, EXHAUST-MACH-570 art. 1712-055
По запросу
10
Кольцо уплотнительное глушителя Arctic Cat art. 0612-131
от 1 616 ₽
Аналог
Уплотнительное кольцо глушителя Arctic Cat ( 0612-131 )
art. SM-02006
1 616 ₽
Требуется 1 шт.
11
Gasket, Exhaust - Tailpipe art. 1612-066
от 1 881 ₽
12
Resonator art. 0712-995
По запросу
13
BRKT,WIREFORM-EXP. CHAMBER-PTD BLK art. 0712-913
По запросу
14
Screw, Cap art. 8020-039
По запросу
15
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
16
Bracket, Mounting - Expansion Chamber art. 1612-508
По запросу
17
Screw, Cap art. 8020-040
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Wire, Ground art. 0686-126
По запросу
20
Кронштейн резонатора глушителя Arctic Cat art. 0712-834
от 3 161 ₽
21
Bushing, Stem - Resonator Mounting art. 1612-319
По запросу
22
Bracket, Mounting - Resonator art. 0712-992
По запросу
23
Bracket, Mounting - Resonator art. 0712-993
По запросу
24
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
