модель 2004 года
- Модель Z570
- Код модели Z 570 RED (S2004ZADFCUSR)

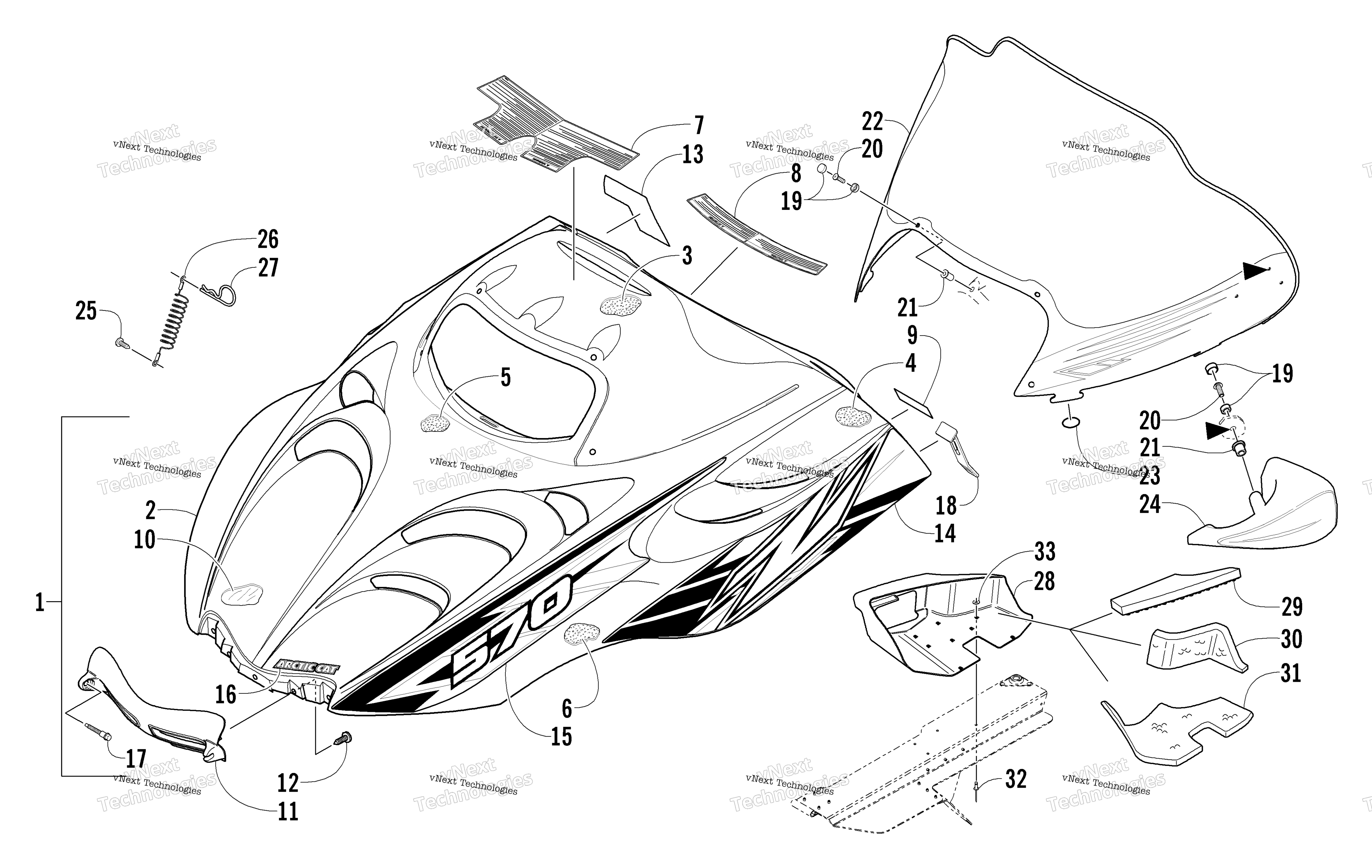

Схема Hood и Windshield узла для Z 570 RED (S2004ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black art. 1718-405
По запросу
2
Hood w/o Decals - Black art. 1718-320
По запросу
3
Foam, Hood - Upper Middle - Left art. 0717-149
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-148
По запросу
4
Foam, Hood - Rear - Right art. 0717-164
По запросу
4
Foam, Hood - Upper Left art. 0717-165
По запросу
5
Foam, Hood - Middle art. 0717-138
По запросу
6
Foam, Hood - Rear - Right art. 0717-140
По запросу
6
Foam, Hood - Front - Left art. 0717-141
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
11
Накладка капота art. 1606-720
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
14
Decal, Hood - Lower Left art. 5611-287
По запросу
14
Decal, Hood - Lower Right art. 5611-286
По запросу
15
Decal, Hood - Upper Left art. 5611-293
По запросу
15
Decal, Hood - Upper Right art. 5611-292
По запросу
16
Decal, Hood - “Arctic Cat” art. 3611-679
По запросу
17
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
18
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
22
Windshield art. 3606-077
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
25
Screw, Self-Tapping art. 0623-057
По запросу
26
Cable, Hood art. 1606-158
По запросу
27
Clip, Hairpin art. 0623-805
По запросу
28
Duct, Air-Out art. 2606-370
По запросу
29
Foam, Air-Out Duct - Top art. 0617-427
По запросу
30
Foam, Air-Out Duct - Side art. 0617-428
По запросу
31
Foam, Air-Out Duct - Bottom art. 0617-425
По запросу
32
Rivet art. 8060-508
По запросу
33
Washer art. 0123-802
от 110 ₽
