модель 2004 года
- Модель Z570
- Код модели Z 570 RED (S2004ZADFCUSR)

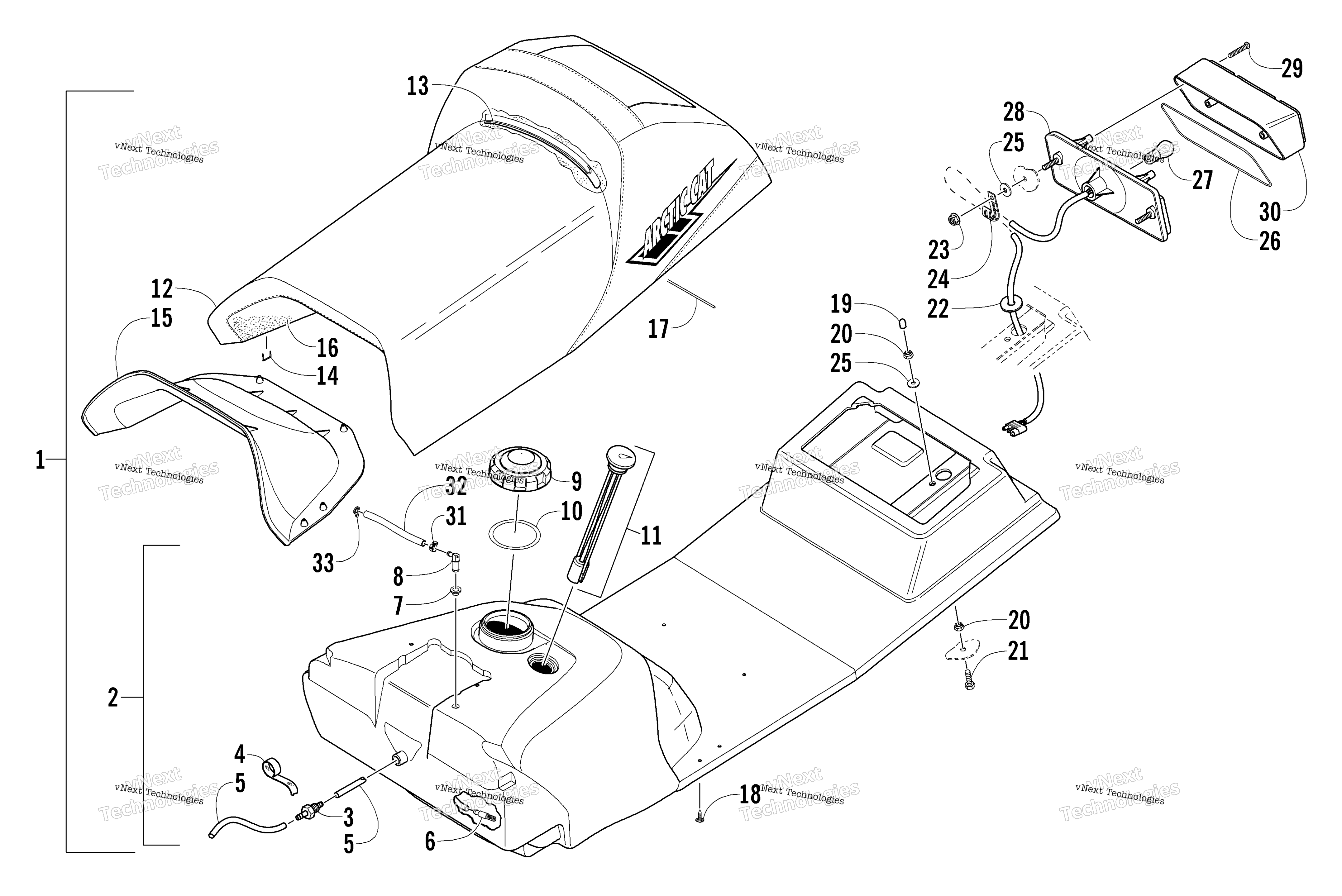

Схема топливный Tank, Seat, и Taillight узла для Z 570 RED (S2004ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Assembly - Complete (inc. 2-18) art. 1718-537
По запросу
2
Tank, Gas/Seat-Base Black (inc. 3-11) art. 0770-653
По запросу
3
OUTLET,GAS TANK art. 0670-042
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Hose - 100 ft art. 6101-001
По запросу
5
Hose - 50 ft art. 6101-009
По запросу
6
Strainer, Gas Tank art. 0510-358
По запросу
7
Grommet art. 1670-325
По запросу
8
Fitting, Oil Tank art. 1670-494
По запросу
9
Крышка бензобака art. 0470-541
По запросу
10
Gasket, Gas Tank Cap art. 1670-228
По запросу
11
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
12
Cover, Seat (inc. 13) art. 2706-261
По запросу
13
Wire, Seat art. 3606-363
По запросу
14
Staple art. 0624-528
По запросу
15
Insert, Seat Foam art. 1606-126
По запросу
16
Foam, Seat Cushion art. 2706-196
По запросу
17
Wire, Seat art. 2606-943
По запросу
18
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
19
Cap, Protector art. 0623-404
По запросу
20
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
21
Screw, Cap art. 8020-041
По запросу
22
Seal, Foam - Seat-Base art. 0617-136
По запросу
23
Nut art. 0623-038
от 110 ₽
24
Зажим Arctic Cat art. 1623-984
По запросу
25
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
26
Gasket, Taillight Lens art. 0609-092
По запросу
27
Лампочка Arctic Cat art. 0109-460
от 221 ₽
28
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
29
Screw, Retaining art. 0609-093
По запросу
30
Стекло заднего фонаря art. 0609-090
По запросу
31
Хомут Arctic Cat art. 0623-063
от 683 ₽
32
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
32
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
33
Clip, Routing Optional art. 0623-101
По запросу
