модель 2004 года
- Модель Z570
- Код модели Z 570 RED (S2004ZADFCUSR)

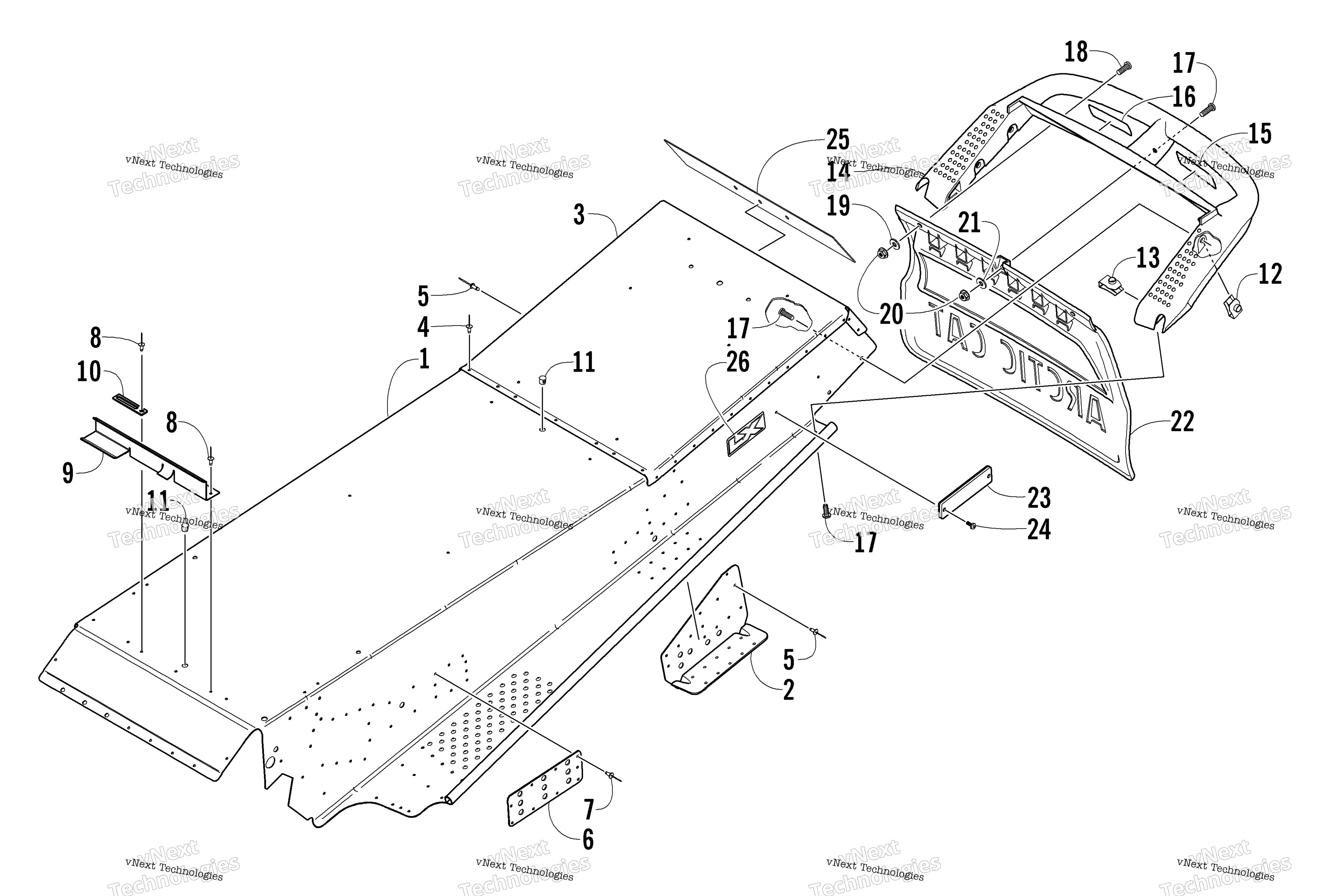

Схема tunnel и задний Bumper для Z 570 RED (S2004ZADFCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-5) art. 1718-556
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 1706-078
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 1706-079
По запросу
3
Plate, End - Rear Tunnel art. 3606-179
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Rivet art. 8060-484
По запросу
5
Rivet, Solid art. 0123-418
По запросу
5
Rivet Optional art. 8060-506
По запросу
6
PLATE,BODY-REINFORCEMENT-PTD BLK art. 2706-111
По запросу
7
Rivet, Solid art. 0623-072
По запросу
8
Rivet art. 8060-486
По запросу
9
BRKT, MAIN HARNESS PROTECTOR-PTD BLK art. 0707-704
По запросу
10
Зажим Arctic Cat art. 1623-984
По запросу
11
Plug art. 0623-562
По запросу
12
U-Nut art. 0623-771
По запросу
13
U-Nut art. 0623-427
По запросу
14
Bumper, Rear art. 1606-200
По запросу
15
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
16
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
17
Screw, Machine art. 8017-580
По запросу
18
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
19
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
20
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
21
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
22
Snowflap Optional art. 1606-507
По запросу
22
Задний брызговик Arctic Cat art. 1606-202
По запросу
23
Reflector - Red art. 0606-029
По запросу
24
Clip, Retaining art. 0623-269
По запросу
25
Decal, Tunnel - Rear art. 4611-112
По запросу
