модель 2004 года
- Модель ZR900
- Код модели ZR 900 BLACK-RED (S2004ZRJCAUSR)

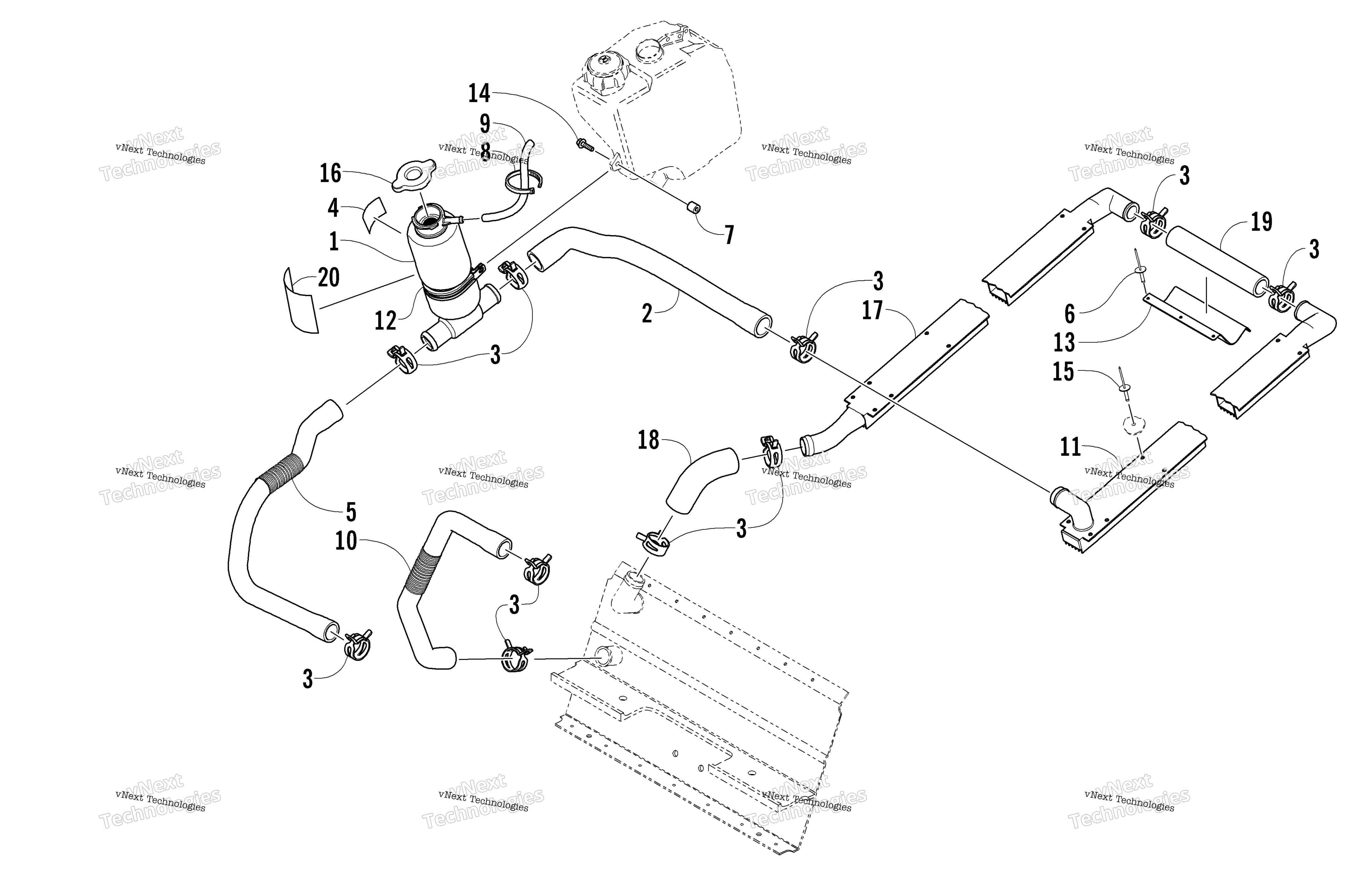

Схема системы охлаждения Assembly для ZR 900 BLACK-RED (S2004ZRJCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1606-396
По запросу
2
Hose, Coolant Tank/Left Heat Exchanger art. 0610-379
По запросу
3
Clamp, Hose art. 0623-736
По запросу
4
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
5
Hose, Coolant Tank/Engine art. 0610-474
По запросу
6
Клепка Arctic Cat art. 8060-504
от 116 ₽
7
Spacer art. 1623-045
По запросу
8
Зажим Arctic Cat art. 0123-788
По запросу
9
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
9
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
10
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-475
По запросу
11
Heat Exchanger - Left Tube art. 0716-921
По запросу
12
Clamp, Routing art. 0623-761
По запросу
13
Guard, Coolant Hose art. 0616-810
По запросу
14
Screw, Cap art. 8020-046
По запросу
15
Заклепка Arctic Cat art. 8060-706
от 116 ₽
16
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
17
Heat Exchanger - Right Tube art. 0716-920
По запросу
18
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
19
Hose, Coolant - Rear art. 0610-215
По запросу
20
Foil, Protective art. 0706-548
По запросу
