модель 2004 года
- Модель ZR900
- Код модели ZR 900 BLACK-RED (S2004ZRJCAUSR)

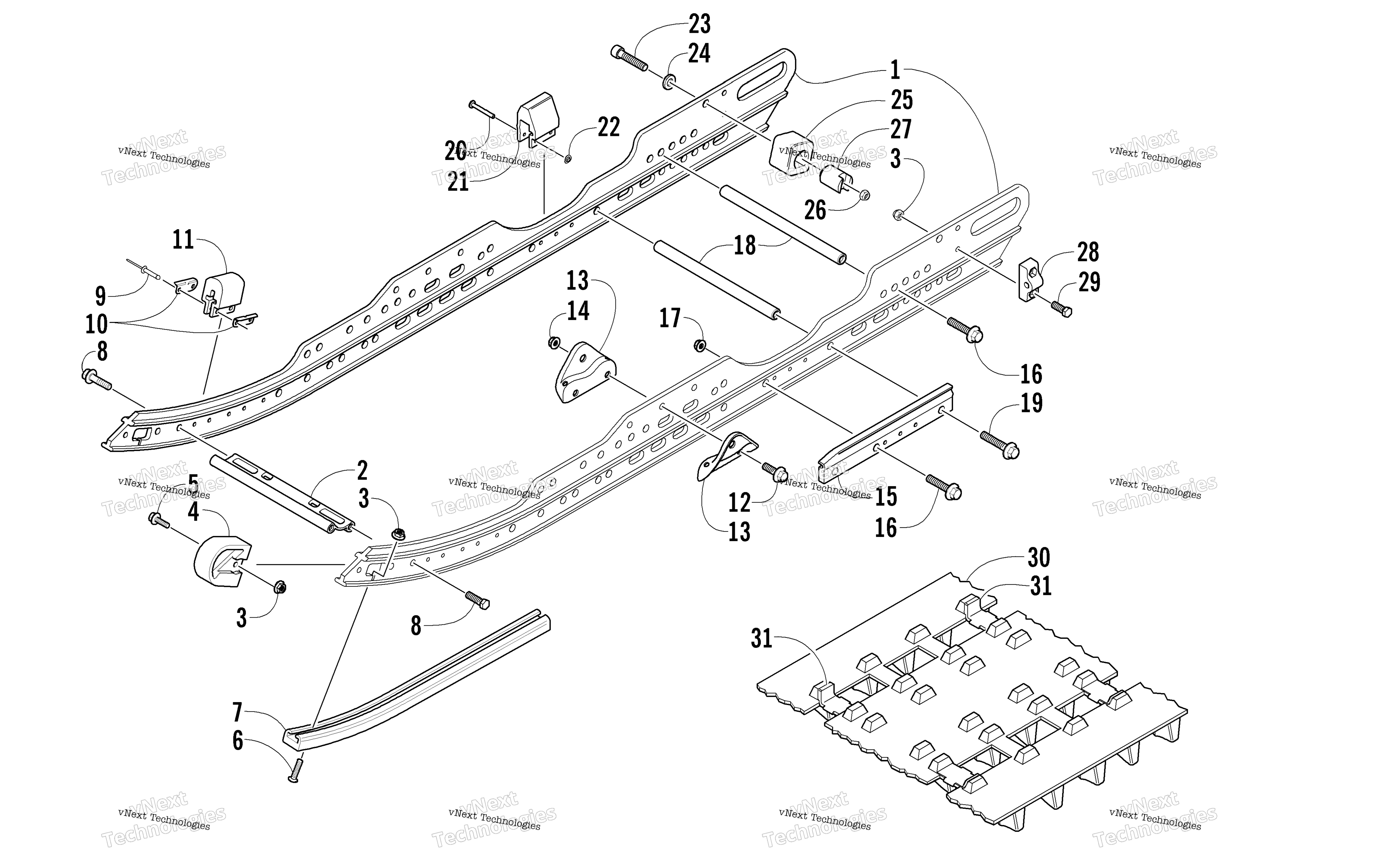

Схема Slide Rail и Track узла для ZR 900 BLACK-RED (S2004ZRJCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 7997-403
По запросу
1
RAIL, 121"-FORMED-STAMPED (WIDE PROFILE) art. 2604-050
По запросу
2
Support, Rail art. 1604-109
По запросу
3
Nut, Lock art. 8047-366
По запросу
4
Заглушка напраляющей склизы Arctic Cat art. 1604-137
По запросу
5
Screw, Cap art. 8020-042
По запросу
6
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
7
Склиз гусеницы 1640 мм Arctic Cat art. 2604-799
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365 мм
art. 10-5375-0-03-01
2 752 ₽
Требуется 2 шт.
Аналог
Склиз Arctic Cat (графитовый) 2 (10) профиль
art. 102-66-99
1 877 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat , 1181 мм
art. 10-4650-0-02-01
1 901 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-08
3 751 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1625 мм
art. 10-6400-0-01-01
3 117 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365мм
art. 10-5375-0-03-12
2 820 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз для снегохода Sledex 2 (10) профиль для Arctic Cat, длина: 1422 мм, цвет: черный 211-56-80
art. 102-56-80
2 246 ₽
Требуется 2 шт.
8
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
9
Rivet, Blind - DH art. 8060-633
По запросу
10
Bracket, Retaining art. 0604-967
По запросу
11
Демпфер (ограничитель хода) задней подвески Arctic Cat art. 0604-918
от 772 ₽
OEM
Демпфер (ограничитель хода) задней подвески Arctic Cat
art. 0604-918
1 544 ₽
Требуется 2 шт.
Подписаться
Аналог
772 ₽
Требуется 2 шт.
12
Screw, Cap art. 8002-131
По запросу
13
Bracket, Mounting - Front Arm art. 2604-593
По запросу
14
Nut, Lock art. 8048-426
По запросу
15
Brace, Rail - Left art. 1604-489
По запросу
15
Brace, Rail - Right art. 1604-488
По запросу
16
Screw, Cap art. 8020-223
По запросу
17
Гайка Arctic Cat art. 8048-486
По запросу
18
Axle, Inner art. 0604-930
По запросу
19
Screw, Cap art. 8020-225
По запросу
20
RIVET,SOLID-3/16X1.5 art. 0623-772
По запросу
21
Демпфер полоза гусеницы Arctic Cat art. 1604-487
от 1 292 ₽
22
Nut, Push art. 0623-773
По запросу
23
Screw, Cap art. 8005-676
По запросу
24
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
25
Блок упора рычага задней полвески Arctic Cat art. 2604-545
от 1 901 ₽
26
Nut, Hex - Thin Lock art. 8041-486
По запросу
27
Bushing, Coupler Block art. 2604-046
По запросу
28
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
от 3 161 ₽
29
Screw, Cap art. 8002-042
По запросу
30
Track Assembly (inc. 31) art. 1602-504
По запросу
31
Clip, Guide art. 2602-383
По запросу
