модель 2004 года
- Модель ZR900
- Код модели ZR 900 BLACK-RED (S2004ZRJCAUSR)

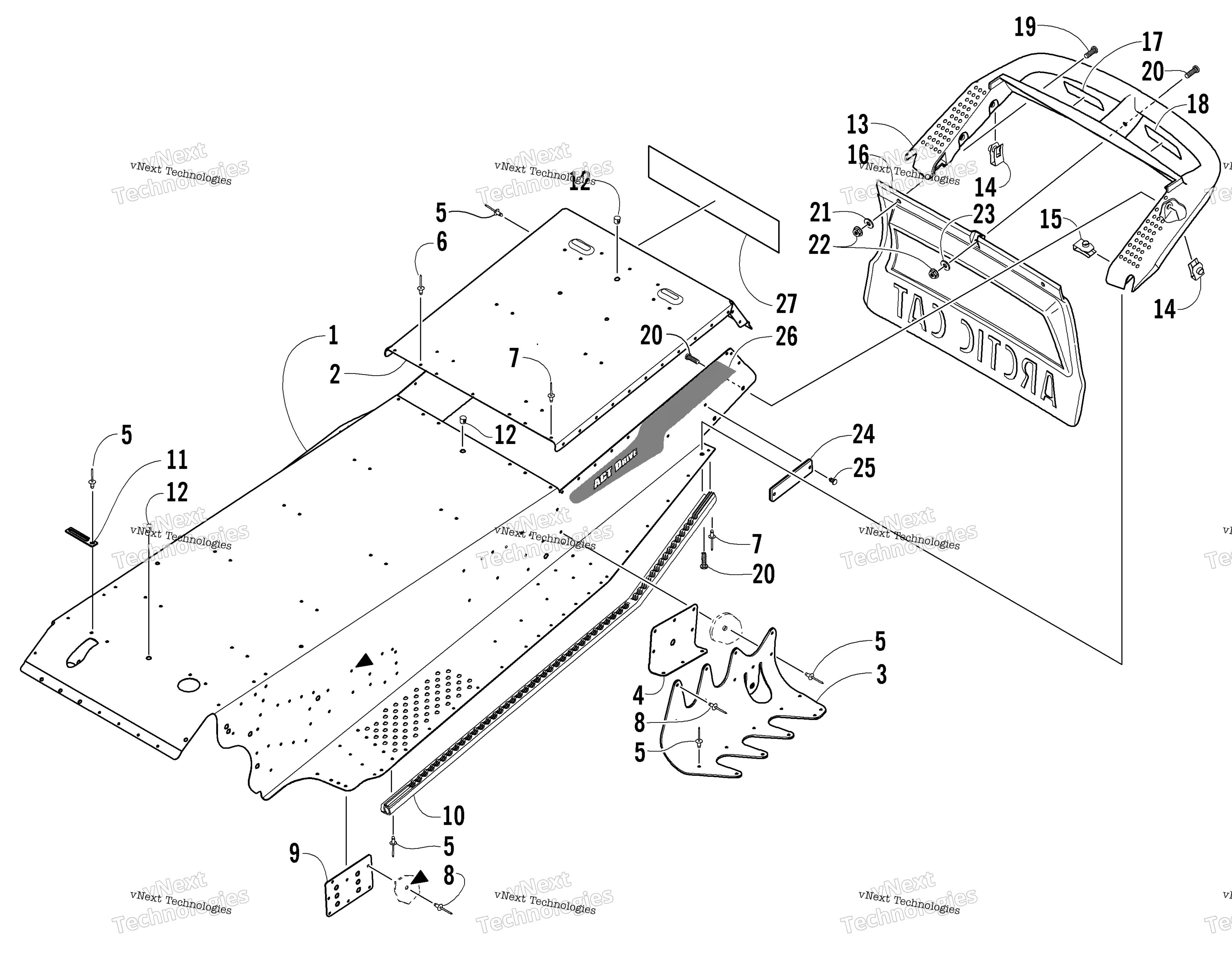

Схема tunnel и задний Bumper для ZR 900 BLACK-RED (S2004ZRJCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-8) art. 1718-676
По запросу
2
Plate, End - Rear Tunnel art. 1606-486
По запросу
3
Bracket, Mounting - Rear Suspension - Right art. 1706-855
По запросу
3
Bracket, Mounting - Rear Suspension - Left art. 1706-856
По запросу
4
Plate, Backing - Rear Suspension art. 1706-854
По запросу
5
Rivet, Solid art. 0123-418
По запросу
5
Rivet art. 0623-806
По запросу
5
Rivet Optional art. 8060-506
По запросу
6
Заклепка Arctic Cat art. 8060-706
от 116 ₽
7
Клепка Arctic Cat art. 8060-504
от 116 ₽
8
Rivet, Solid art. 0623-072
По запросу
9
PLATE, BODY-REINFORCEMENT-PTD BLK art. 2706-116
По запросу
10
Roll, Tunnel - Left art. 1706-841
По запросу
10
Roll, Tunnel - Right art. 1706-840
По запросу
11
Зажим Arctic Cat art. 1623-984
По запросу
12
Plug art. 0623-562
По запросу
13
Bumper, Rear art. 1606-200
По запросу
14
U-Nut art. 0623-771
По запросу
15
U-Nut art. 0623-427
По запросу
16
Задний брызговик Arctic Cat art. 1606-202
По запросу
17
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
18
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
19
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
20
Screw, Machine art. 8017-580
По запросу
21
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
22
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Reflector - Red art. 0606-029
По запросу
25
Clip, Retaining art. 0623-269
По запросу
26
Decal, Tunnel - Left art. 5611-269
По запросу
26
Decal, Tunnel - Right art. 5611-268
По запросу
27
Decal, Tunnel - Rear art. 4611-112
По запросу
