модель 2004 года
- Модель ZR900
- Код модели ZR 900 BLACK-RED (S2004ZRJCAUSR)

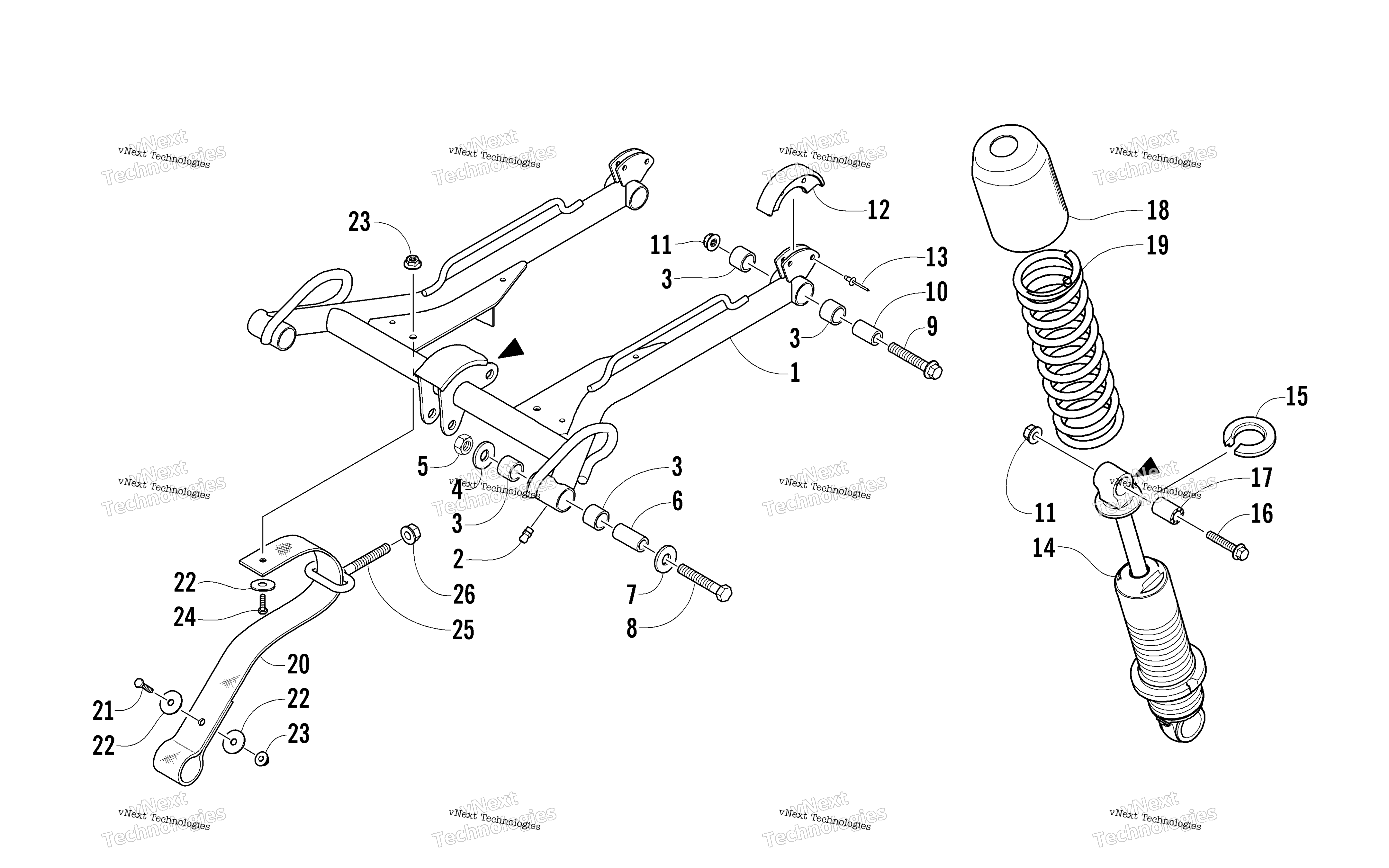

Схема задней части Suspension Front Arm Assembly для ZR 900 BLACK-RED (S2004ZRJCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRONT-FABR BLK (inc. 2-3) art. 1704-023
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Washer art. 0114-197
По запросу
5
Гайка art. 8040-486
По запросу
6
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
7
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
8
Screw, Cap art. 8002-230
По запросу
9
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
10
Spacer art. 0104-629
По запросу
11
Гайка Arctic Cat art. 8048-486
По запросу
12
Bumper, Track Guide art. 0604-183
По запросу
13
Rivet art. 8060-710
По запросу
14
SHOCK,FRT ARM-ZERO PRO-11.25" art. 1704-850
По запросу
15
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
16
Screw, Cap art. 8020-226
По запросу
17
Втулка амортизатора Arctic Cat art. 0603-030
от 578 ₽
18
Кожух пружины амортизатора Arctic Cat art. 0604-590
По запросу
19
Spring, Compression art. 0704-523
По запросу
20
Strap, Limiter art. 1604-866
По запросу
21
Screw, Cap art. 8002-042
По запросу
22
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
23
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
24
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
25
ADJUSTER,FRT ARM-Z&Y(99 PRO) art. 1604-583
По запросу
26
Nut, Lock art. 8048-426
По запросу
