модель 2004 года
- Модель ZR900
- Код модели ZR 900 BLACK-RED (S2004ZRJCAUSR)

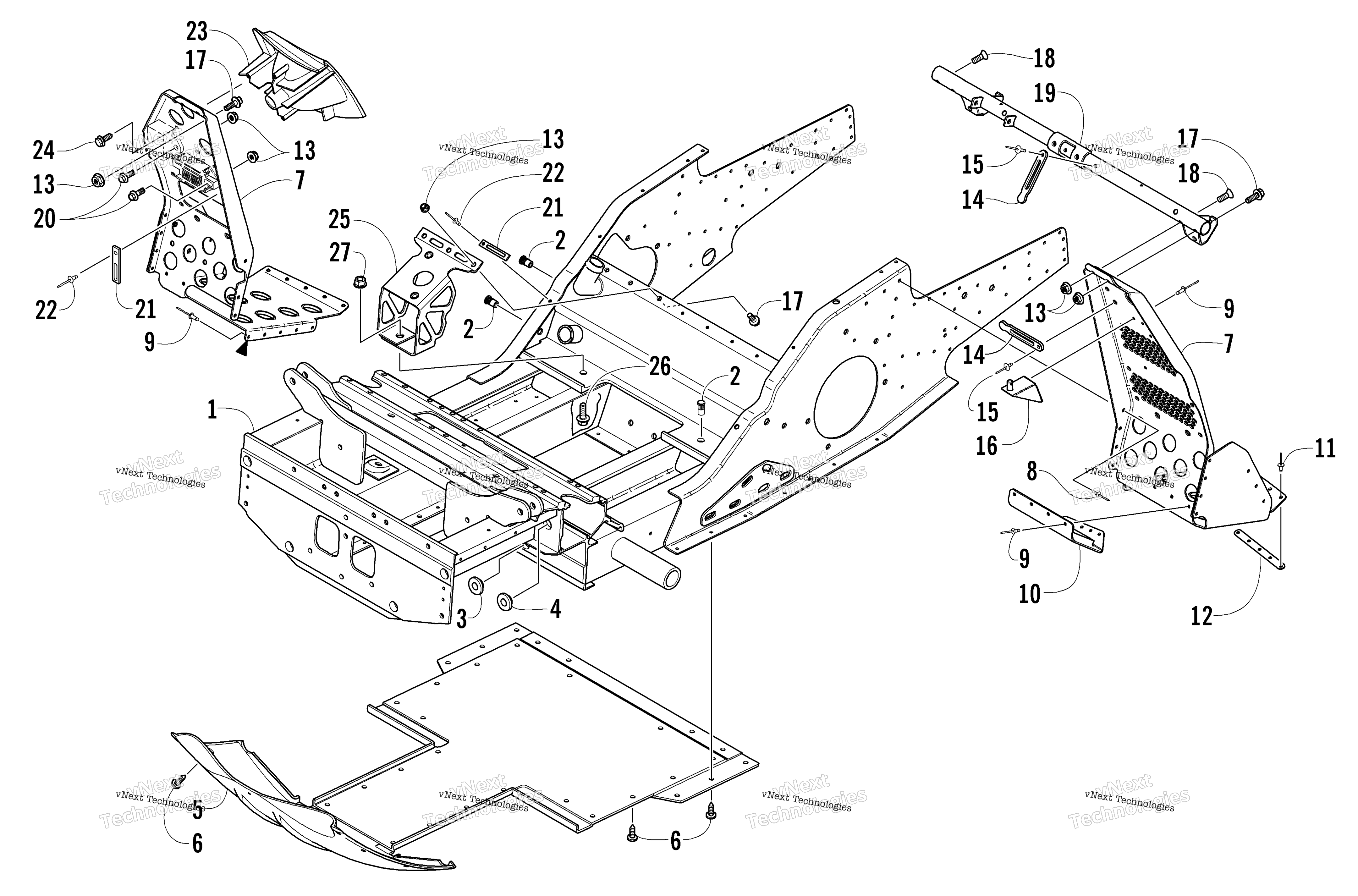

Схема передней части Frame And Footrest Assembly для ZR 900 BLACK-RED (S2004ZRJCAUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-4) art. 0707-923
По запросу
2
Insert art. 0623-582
По запросу
3
Insert, Lower A-Arm Mount art. 0607-420
По запросу
4
Insert, Upper A-Arm Mount art. 0607-421
По запросу
5
Belly Pan - Center Black art. 1606-719
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Footrest - Left Black art. 2706-113
По запросу
7
Footrest - Right Black art. 1706-884
По запросу
8
Rivet art. 0623-341
По запросу
9
Rivet art. 0623-166
По запросу
10
Plate, Backing - Right Black art. 1706-886
По запросу
10
Plate, Backing - Left Black art. 1706-887
По запросу
11
Rivet art. 0623-282
По запросу
12
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
13
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
14
Strap, Hold-Down - Coolant Tank art. 3606-173
По запросу
15
Rivet art. 8061-628
По запросу
16
Bracket, Mounting - Guard art. 0705-173
По запросу
17
Screw, Cap art. 8020-039
По запросу
18
Screw, Machine art. 8019-614
По запросу
19
Support, Steering art. 0705-940
По запросу
20
Screw, Cap art. 8020-041
По запросу
21
Зажим Arctic Cat art. 1623-984
По запросу
22
Rivet art. 8060-506
По запросу
23
Cup, Recoil Rope art. 1606-062
По запросу
24
Screw, Self-Tapping art. 0623-297
По запросу
25
Bracket, Engine Mounting art. 0708-398
По запросу
26
Болт Arctic Cat art. 8020-130
от 578 ₽
27
Nut, Lock art. 8048-426
По запросу
