модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)

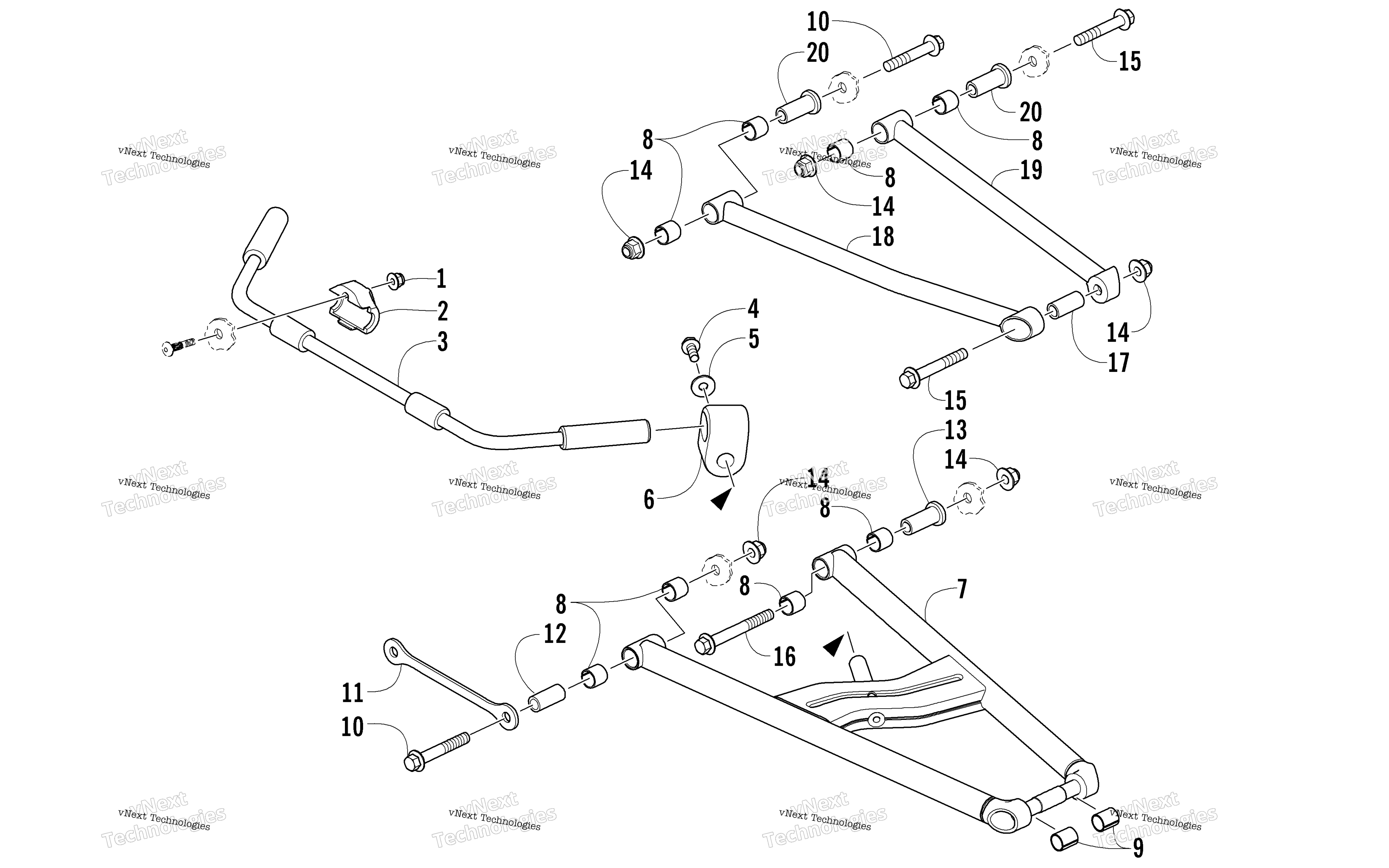

Схема узла рычага и стабилизатора для JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Bracket, Mounting - Sway Bar art. 2603-818
По запросу
3
Bar, Sway art. 2603-587
По запросу
4
Screw, Cap art. 1623-437
По запросу
5
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
6
Упор пружины задней подвески Arctic Cat art. 2603-449
от 6 279 ₽
7
Рычаг подвески нижний Arctic Cat art. 2703-467
от 19 856 ₽
8
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 16 шт.
Подписаться
9
Втулка рычага Arctic Cat art. 2603-577
от 790 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
10
Болт рычага М10х1,25х70 Arctic Cat art. 8408-070
от 683 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
11
Brace, A-Arm - Lower art. 4606-402
По запросу
12
Втулка переднего нижнего рычага Arctic Cat art. 2603-544
от 525 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
13
Втулка нижнего рычага Arctic Cat art. 2603-543
от 690 ₽
14
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 10 шт.
Подписаться
15
Болт Arctic Cat art. 8408-065
По запросу
16
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
17
Направляющая рычага Arctic Cat art. 2603-643
По запросу
18
Рычаг верхний Arctic Cat art. 2703-075
от 9 629 ₽
19
Рычаг верхний Arctic Cat art. 2703-076
от 9 629 ₽
20
Втулка верхнего рычага Arctic Cat art. 2603-634
от 683 ₽
