модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)

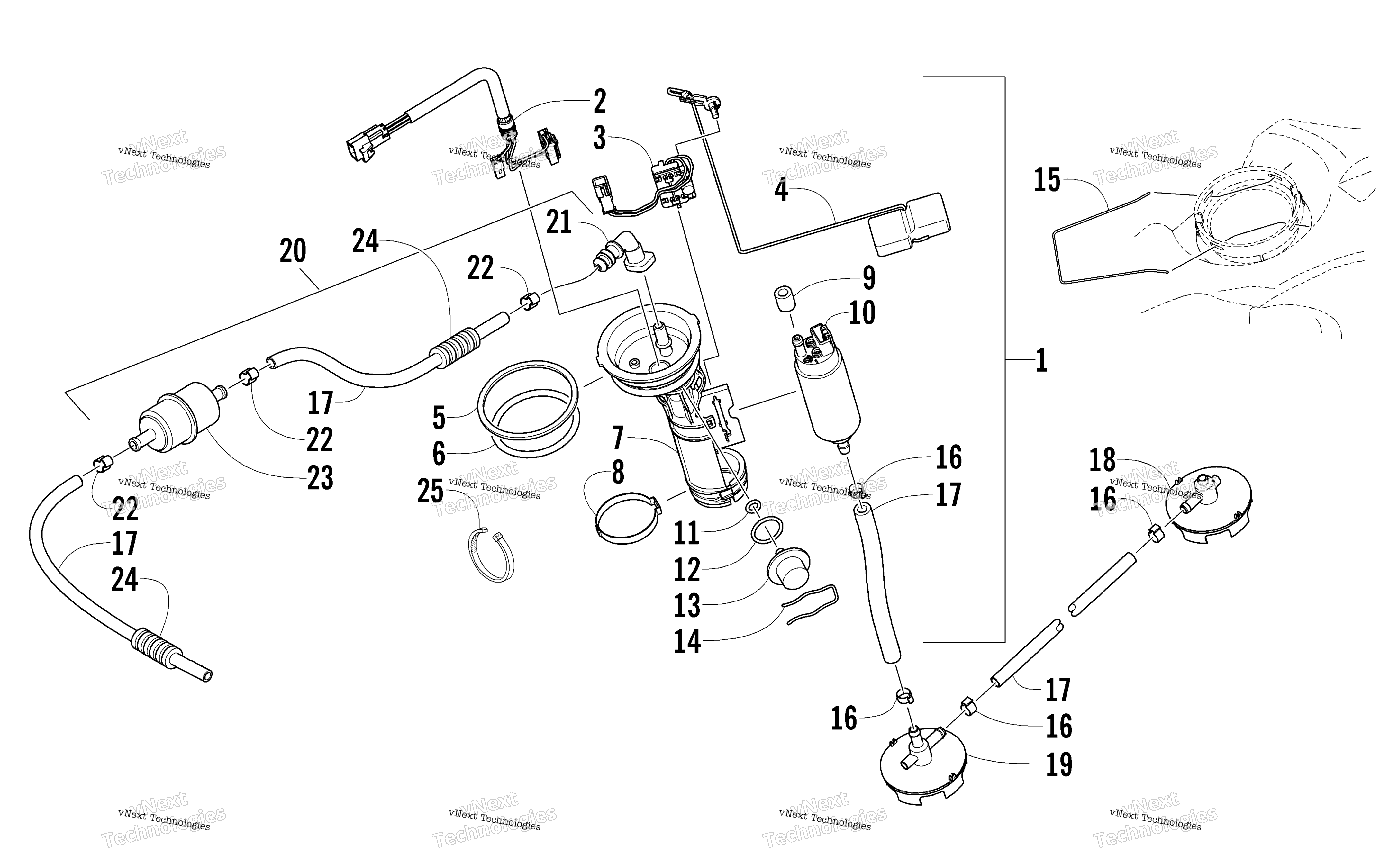

Схема топливной системы Pump Assembly для JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP,FUEL-RETURNLESS-4 STROKE (inc. 2-15) art. 2670-189
По запросу
3
SENSOR,FUEL LEVEL-KIT art. 2670-191
По запросу
4
SENSOR,FUEL LEVEL-KIT art. 2670-191
По запросу
5
SEAL,FUEL PUMP art. 0470-613
По запросу
6
O-Ring art. 1670-917
По запросу
7
BODY/FLANGE (RB 1670-808) art. 2670-188
По запросу
8
Clamp art. 1670-910
По запросу
9
Seal, Pump Outlet art. 1670-961
По запросу
10
Pump, Fuel art. 1670-531
По запросу
11
O-Ring, Small art. 1670-532
По запросу
12
O-Ring, Large art. 1670-533
По запросу
13
Regulator, Pressure art. 1670-536
По запросу
14
Retainer, Pressure Regulator art. 1670-908
По запросу
15
Clip, Retainer art. 1670-911
По запросу
16
Clamp, Hose art. 0610-563
По запросу
17
Hose, Fuel - 10 ft art. 0610-075
По запросу
18
PICKUP,FUEL-NONVENTED(MP14) art. 1670-617
По запросу
19
Фильтр топливный Arctic Cat art. 1670-618
По запросу
20
Фильтр топливный Arctic Cat art. 1670-896
от 18 186 ₽
21
Переходник art. 1670-878
По запросу
22
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
23
Топливный фильтр Arctic Cat art. 1670-825
По запросу
24
Conduit, High Temperature - 26 in. art. 0716-507
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
