модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)

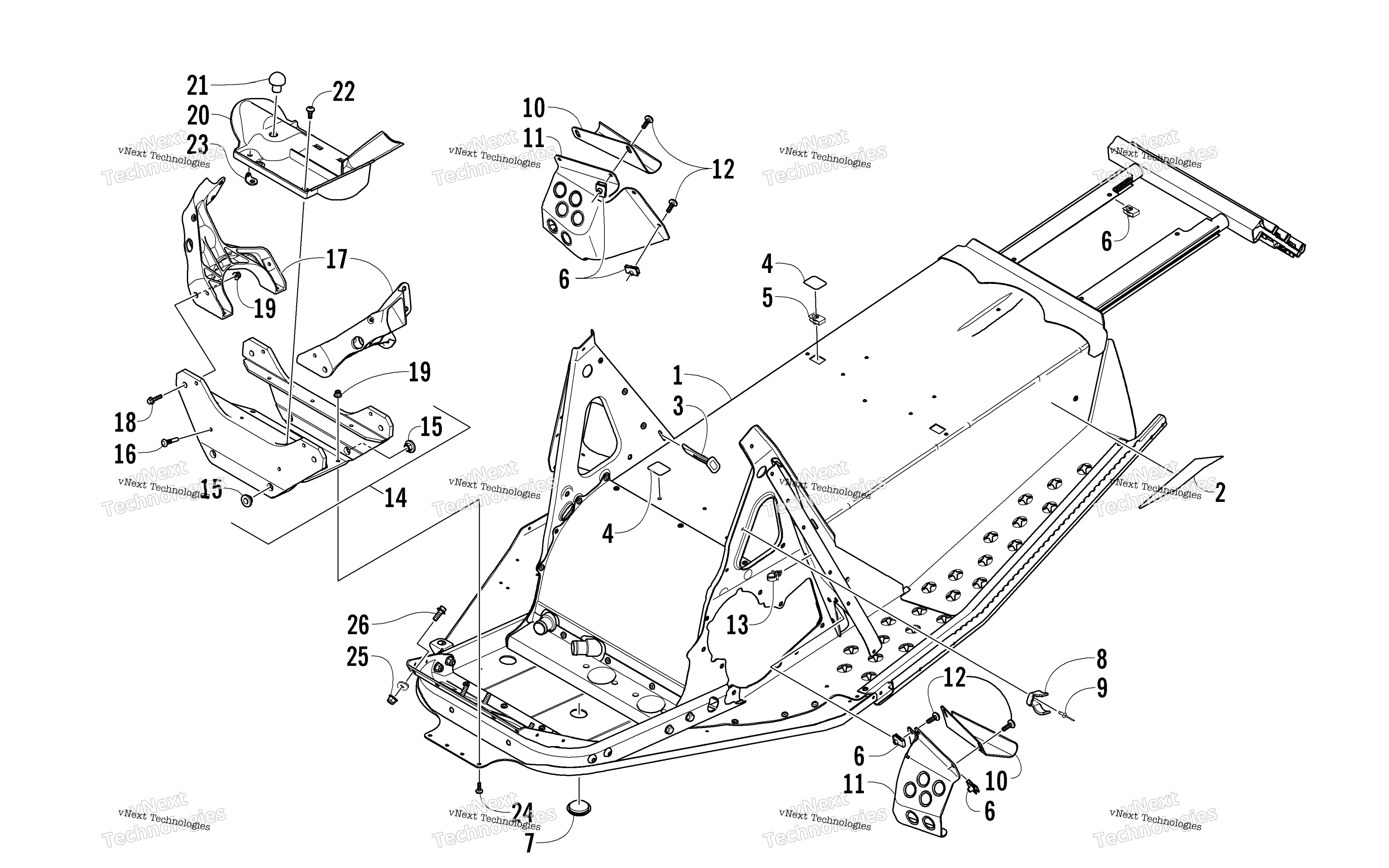

Схема шасси Assembly для JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly art. 3706-392
По запросу
2
Decal, Reflector - Right art. 7611-800
По запросу
2
Decal, Reflector - Left art. 7611-801
По запросу
3
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
3
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
4
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
5
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
6
Клипса Arctic Cat art. 0423-577
от 168 ₽
7
Пробка Arctic Cat art. 1623-625
от 221 ₽
8
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
9
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
10
Bracket, Toe Hook - Right art. 3706-412
По запросу
10
Bracket, Toe Hook - Left art. 3706-413
По запросу
11
Shield, Toe - Right art. 3706-410
По запросу
11
Shield, Toe - Left art. 3706-411
По запросу
12
Screw, Machine art. 8471-616
По запросу
13
Clip, Routing Optional art. 0623-101
По запросу
14
Bracket, Mounting - Front Suspension (inc. 15-16) art. 0707-977
По запросу
15
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
16
Bolt, Ribbed art. 1623-443
По запросу
17
Frame, Mounting - Shock - Left art. 0607-807
По запросу
17
Frame, Mounting - Shock - Right art. 0607-806
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Close-Off, Front End art. 4606-308
По запросу
21
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
22
Винт Arctic Cat art. 0423-557
от 110 ₽
23
Bracket, Retaining art. 4606-770
По запросу
24
Болт Arctic Cat art. 8408-620
от 190 ₽
25
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
26
Болт Arctic Cat art. 8408-820
от 110 ₽
