модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)

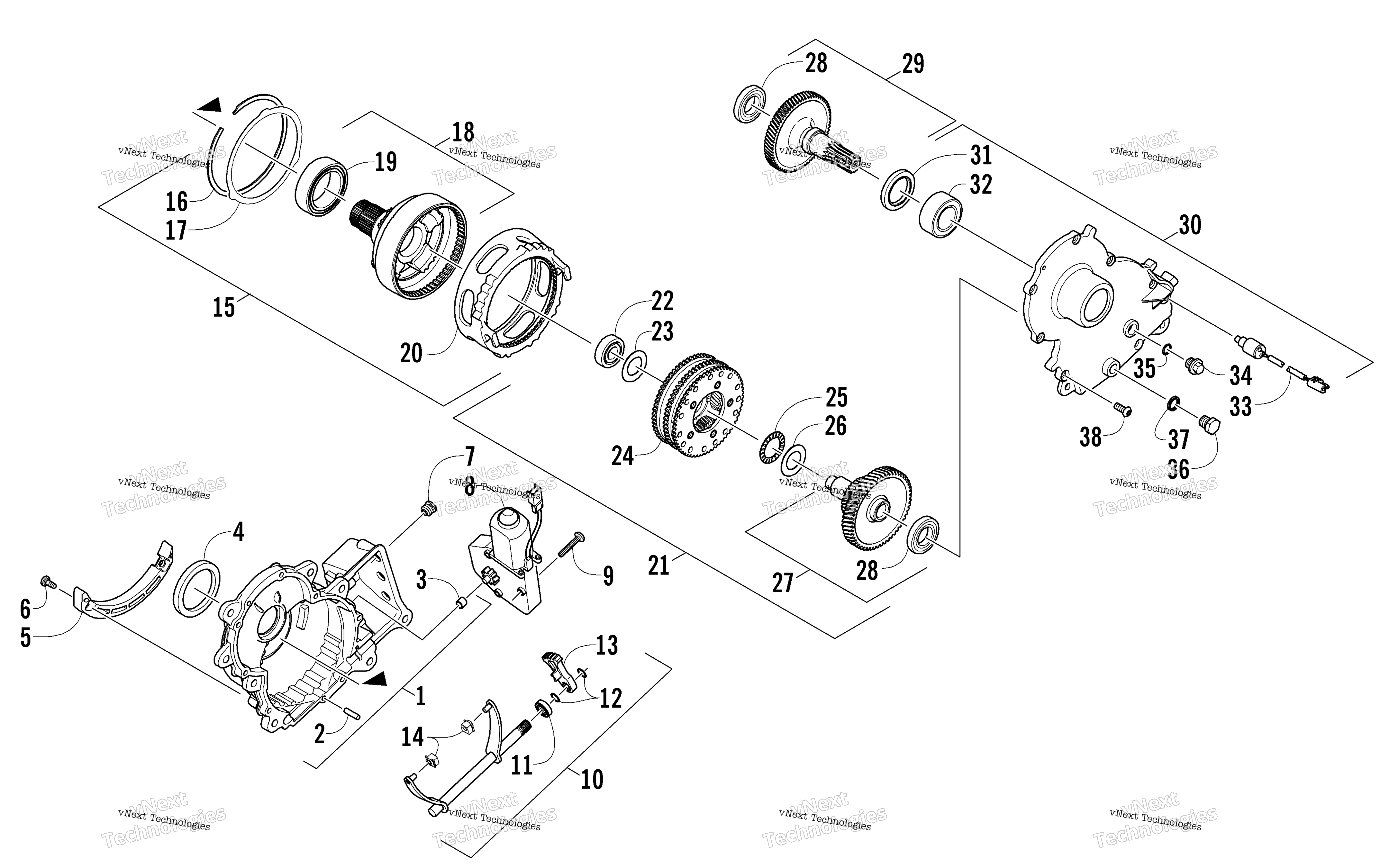

Схема картера редуктора Assembly для JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)
Схема
Детали
Номер
Наименование детали
Цена
0
ACT REVERSE GEARCASE FLUID 1-12 OZ art. 4639-628
По запросу
1
Gearcase (inc. 2-4) art. 0702-812
По запросу
2
Pin, Dowel art. 1602-915
По запросу
3
Bearing art. 1602-916
По запросу
4
Сальник Arctic Cat art. 2602-159
от 3 371 ₽
5
Protector, Reverse Gearcase art. 1602-993
По запросу
6
Винт Arctic Cat art. 0423-396
от 473 ₽
7
Plug, Plastic art. 1602-917
По запросу
8
Actuator, Shift art. 7999-272
По запросу
9
Screw, Machine art. 1623-644
По запросу
10
KIT,SHIFT FORK-ASSY (inc. 11-13) art. 1702-109
По запросу
11
Сальник КПП Arctic Cat art. 2602-013
от 630 ₽
12
Стопорное кольцо 12 мм Arctic Cat art. 2602-057
от 221 ₽
13
ARM,SHIFT FORK-11T-REVERSE W/PIN art. 1702-086
По запросу
14
Упор вилки КПП Arctic Cat art. 2602-127
от 683 ₽
15
Вал выходной КПП Arctic Cat art. 0702-910
По запросу
16
Ring, Retaining art. 2602-040
По запросу
17
Washer, Thrust art. 2602-064
По запросу
20
Slider, Outer art. 2602-063
По запросу
21
Gear, Output - Splined - Assembly (inc. 22-28) art. 1702-155
По запросу
22
Bearing, Transfer Gear art. 2602-108
По запросу
23
Washer, Thrust art. 2602-058
По запросу
24
Шестерня КПП Arctic Cat art. 1702-130
По запросу
25
Bearing, Thrust art. 2602-317
По запросу
26
Washer, Thrust art. 2602-316
По запросу
27
Gear, Transfer - Splined - Assembly (inc. one No. 28) art. 1702-156
По запросу
28
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
29
Shaft, Input - 57T (inc. one No. 28) art. 0702-688
По запросу
30
Cover, Gearcase (inc. 31-37) art. 0702-814
По запросу
31
Сальник КПП Arctic Cat art. 2602-160
от 4 179 ₽
32
Bearing art. 1602-982
от 10 868 ₽
33
Датчик КПП Arctic Cat art. 0630-224
По запросу
34
Plug, Drain art. 0623-293
По запросу
35
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
36
Сливная пробка Arctic Cat art. 0812-006
от 1 491 ₽
37
Прокладка металлическая Arctic Cat art. 0830-017
от 473 ₽
38
Винт Arctic Cat art. 8468-616
от 116 ₽
702
KIT,SERVICE-GEARCASE art. 1702-078
По запросу
