модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)

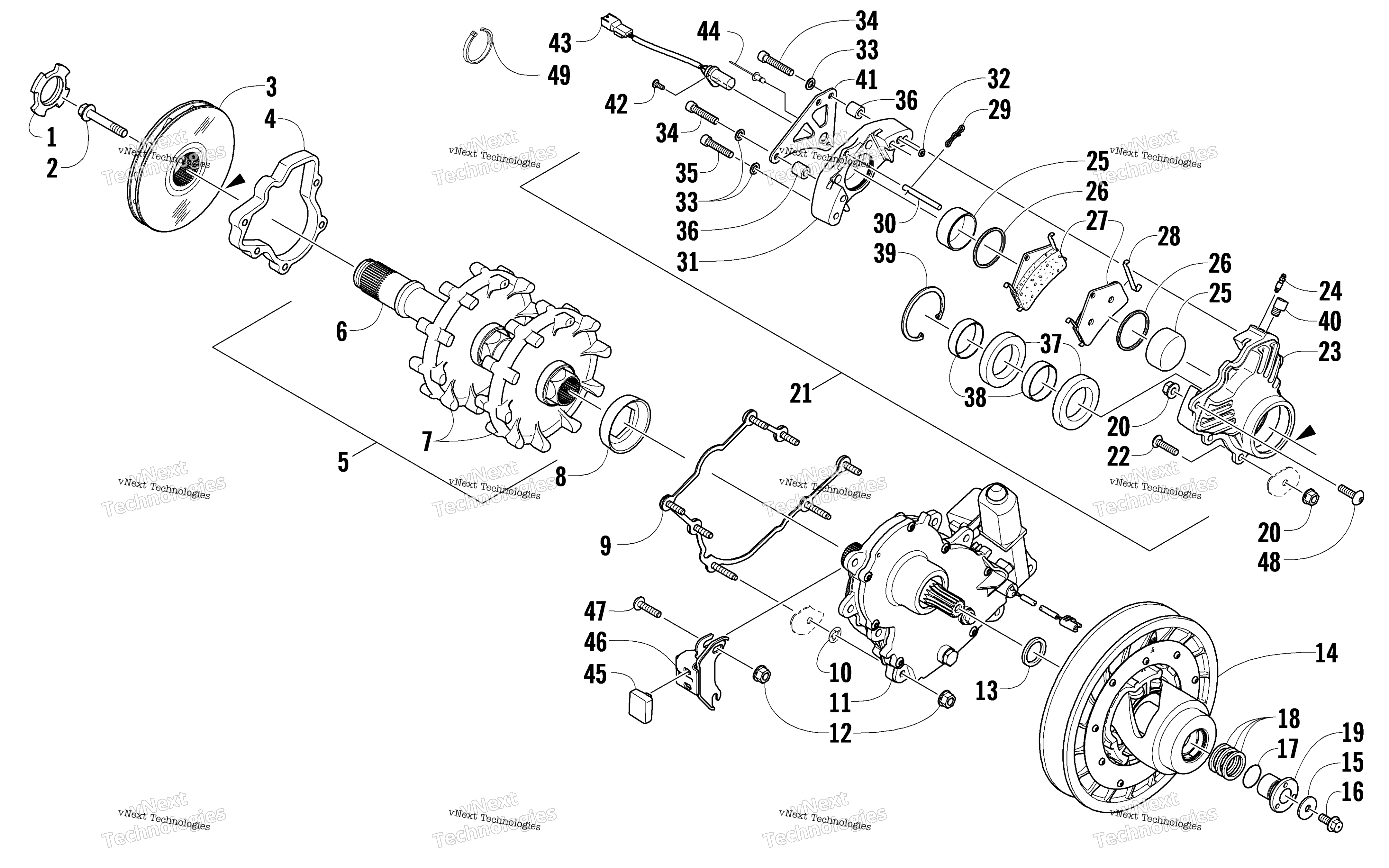

Схема привода Train Shaft And Brake Assemblies для JAGUAR Z1 EARLY BUILD GREEN (S2007JGNEREBG)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 1602-957
По запросу
2
Болт 7/16-14X1 3/4 GR8 W/2353 art. 1623-461
По запросу
3
Диск тормозной Arctic Cat art. 1602-656
от 25 410 ₽
4
Spacer, Brake Caliper art. 1602-480
По запросу
5
Track, Drive, Assembly (ACT) (inc. 6-7) art. 0728-181
По запросу
6
Shaft, Drive w/Retainer - Assembly art. 0702-880
По запросу
7
Звездочка привода гусеницы Arctic Cat art. 1602-783
По запросу
8
Сальник Arctic Cat art. 1602-984
По запросу
9
Plate, Mounting - Reverse ACT Drive - Painted Black art. 1702-060
По запросу
10
Nut, Push art. 1623-355
По запросу
11
KIT,SERVICE-GEARCASE art. 1702-078
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Washer, Shim (.060 in.) art. 0648-443
По запросу
13
Washer, Shim (.030 in.) art. 0648-442
По запросу
14
Driven Clutch Assembly art. 0726-245
По запросу
15
Washer art. 1623-072
По запросу
16
Screw, Cap art. 1623-275
По запросу
17
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
18
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
18
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
18
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
19
Гайка ведомого вариатора Arctic Cat art. 0648-741
По запросу
20
Гайка Arctic Cat art. 8047-426
По запросу
21
Caliper, Brake - Assembly (inc. 22-39) art. 1602-979
По запросу
22
Bolt, Carriage art. 1623-359
По запросу
24
Fitting, Bleed art. 1602-458
По запросу
25
Piston art. 1602-461
По запросу
26
O-Ring art. 1602-669
По запросу
27
Колодки тормозные Arctic Cat art. 0702-563
от 1 831 ₽
28
Clip, Anti-Rattle art. 1602-466
По запросу
29
Clip, Hairpin art. 1602-467
По запросу
30
Pin, Retaining - Brake Pad art. 1602-464
По запросу
32
O-Ring, Housing art. 0602-729
По запросу
33
WASHER-HYD BRAKE art. 0402-165
По запросу
34
Screw, Cap art. 1602-671
По запросу
35
Screw, Cap art. 1602-670
По запросу
36
Spacer, Speedometer Bracket art. 2602-132
По запросу
37
Подшипник приводного вала 45 х 68 мм Arctic Cat art. 2602-131
от 10 868 ₽
38
Втулка приводного вала Arctic Cat art. 1602-463
от 4 085 ₽
39
Стопорное кольцо Arctic Cat art. 1602-456
от 3 476 ₽
40
Fitting, Inlet art. 1602-978
По запросу
41
Plate, Mounting - Speedometer Sensor art. 4606-309
По запросу
42
Screw, Machine art. 1623-641
По запросу
43
Датчик скорости Arctic Cat art. 0630-207
от 5 415 ₽
44
Rivet art. 8060-602
По запросу
45
Snubber, Rubber art. 0608-486
По запросу
46
Bracket, Rubber Snubber art. 0708-487
По запросу
47
Screw, Cap art. 8476-830
По запросу
48
Screw, Machine art. 8017-676
По запросу
49
Зажим Arctic Cat art. 0123-788
По запросу
