модель 2007 года
- Модель Z370
- Код модели Z 370 ORANGE (S2007ZAAFCUSO)

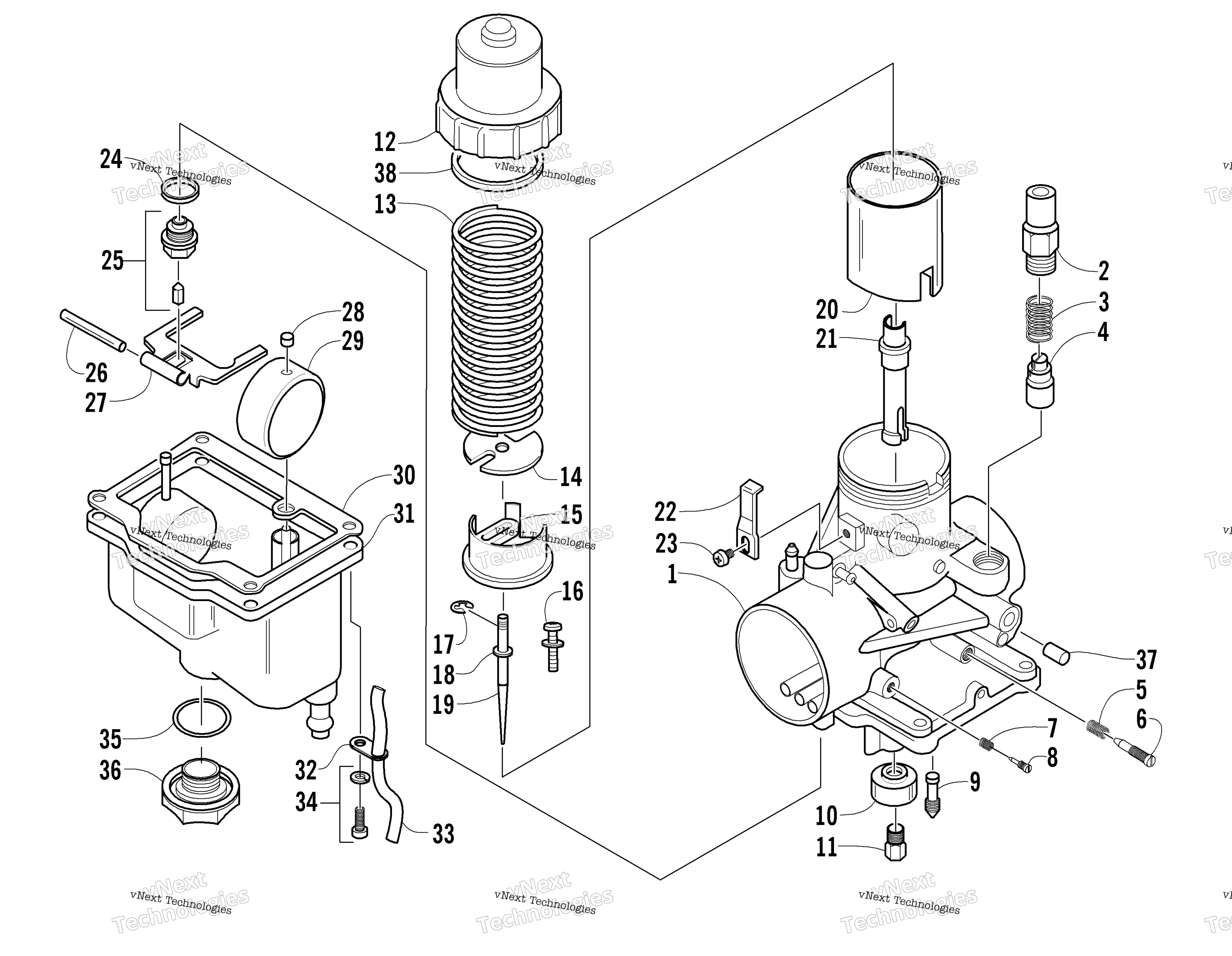

Схема карбюратора для Z 370 ORANGE (S2007ZAAFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Carburetor - VM32-309 (VM32-309) art. 1670-895
По запросу
2
Cap, Starter Plunger art. 6505-188
По запросу
3
Spring, Starter Plunger art. 6505-033
По запросу
4
Plunger, Starter art. 6505-035
По запросу
5
Spring, Throttle Stop Screw art. 6505-021
По запросу
6
Screw, Throttle Stop art. 6505-101
По запросу
7
Пружинка карбюратора Arctic Cat art. 6505-020
от 578 ₽
8
Игла карбюратора Arctic Cat art. 6505-019
от 1 701 ₽
9
Pilot Jet 40 art. 6505-047
По запросу
10
Ring, Baffle art. 6505-620
По запросу
11
Main Jet 250 Alternate Carburetor Parts on Page 44 of the Printed Parts Manual art. 6505-068
По запросу
12
Cap, Mixing Body art. 6505-558
По запросу
13
GASKET,FUEL PUMP-DF44-201/40 art. 6506-394
По запросу
14
Seat, Spring art. 6505-630
По запросу
15
Block, Magnet art. 6505-556
По запросу
16
Screw, Machine art. 6505-559
По запросу
17
E-Ring art. 6505-610
По запросу
18
Washer art. 6505-437
По запросу
19
Jet Needle 6DH7-3 art. 6505-215
По запросу
20
Piston Valve CA 2.5 art. 6505-614
По запросу
21
NEEDLE JET,785-231136-P-5M 953 art. 6506-406
По запросу
22
Plate, Retaining art. 6505-186
По запросу
23
Screw, Machine art. 6505-036
По запросу
24
Washer art. 6505-024
По запросу
25
Needle Valve Assembly 1.5 art. 6505-160
По запросу
26
Pin art. 6505-153
По запросу
27
Arm, Float art. 6505-027
По запросу
28
Cap art. 6505-010
По запросу
29
Float art. 6505-009
По запросу
30
Gasket, Float Chamber art. 6505-030
По запросу
31
Body, Float Chamber - Assembly art. 6505-631
По запросу
32
Plate, Hose art. 6505-608
По запросу
33
Hose art. 6505-629
По запросу
34
Screw, Machine art. 6505-014
По запросу
35
O-Ring art. 6505-622
По запросу
36
Screw, Drain art. 6505-617
По запросу
37
Cap art. 6505-028
По запросу
38
Washer art. 6505-607
По запросу
