модель 2007 года
- Модель Z370
- Код модели Z 370 ORANGE (S2007ZAAFCUSO)

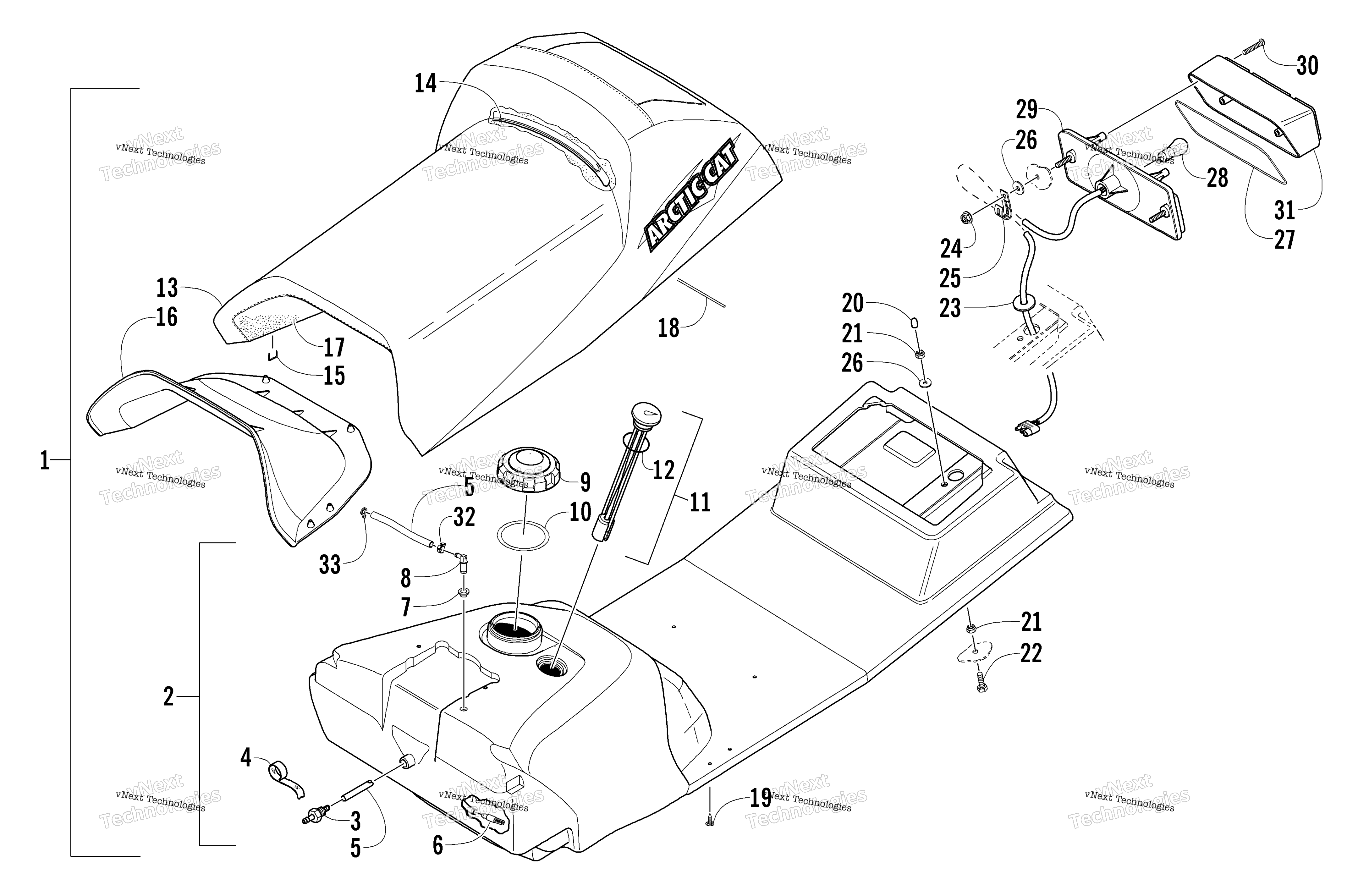

Схема топливный Tank, Seat, и Taillight узла для Z 370 ORANGE (S2007ZAAFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Assembly - Complete (inc. 2-19) art. 2718-042
По запросу
2
Tank, Gas/Seat-Base Black (inc. 3-12) art. 0770-653
По запросу
3
OUTLET,GAS TANK art. 0670-042
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Hose - 100 ft art. 6101-001
По запросу
5
Hose - 50 ft art. 6101-009
По запросу
6
Strainer, Gas Tank art. 0510-358
По запросу
7
Grommet art. 1670-325
По запросу
8
Fitting, Oil Tank art. 1670-494
По запросу
9
Крышка бензобака art. 0470-541
По запросу
10
Gasket, Gas Tank Cap art. 1670-228
По запросу
11
GAUGE, FUEL,W/GASKET - PRESS FIT (inc. 12) art. 1670-241
По запросу
12
Seal, Fuel Gauge art. 0470-400
По запросу
13
Cover, Seat (inc. 14) art. 3706-361
По запросу
14
Wire, Seat art. 3606-363
По запросу
15
Staple art. 0624-528
По запросу
16
Insert, Seat Foam art. 1606-126
По запросу
17
Foam, Seat Cushion art. 2706-196
По запросу
18
Wire, Seat art. 2606-943
По запросу
19
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
20
Cap, Protector art. 0623-404
По запросу
21
Nut, Lock art. 8047-366
По запросу
22
Screw, Cap art. 8020-041
По запросу
23
Seal, Foam - Seat-Base art. 0617-136
По запросу
24
Nut art. 0623-038
от 110 ₽
25
Зажим Arctic Cat art. 1623-984
По запросу
26
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
27
Gasket, Taillight Lens art. 0609-092
По запросу
28
Лампочка Arctic Cat art. 0109-460
от 221 ₽
29
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
30
Screw, Retaining art. 0609-093
По запросу
31
Стекло заднего фонаря art. 0609-090
По запросу
32
Clamp, 10mm art. 1623-042
По запросу
33
Clip, Routing Optional art. 0623-101
По запросу
