модель 2007 года
- Модель Z370
- Код модели Z 370 ORANGE (S2007ZAAFCUSO)

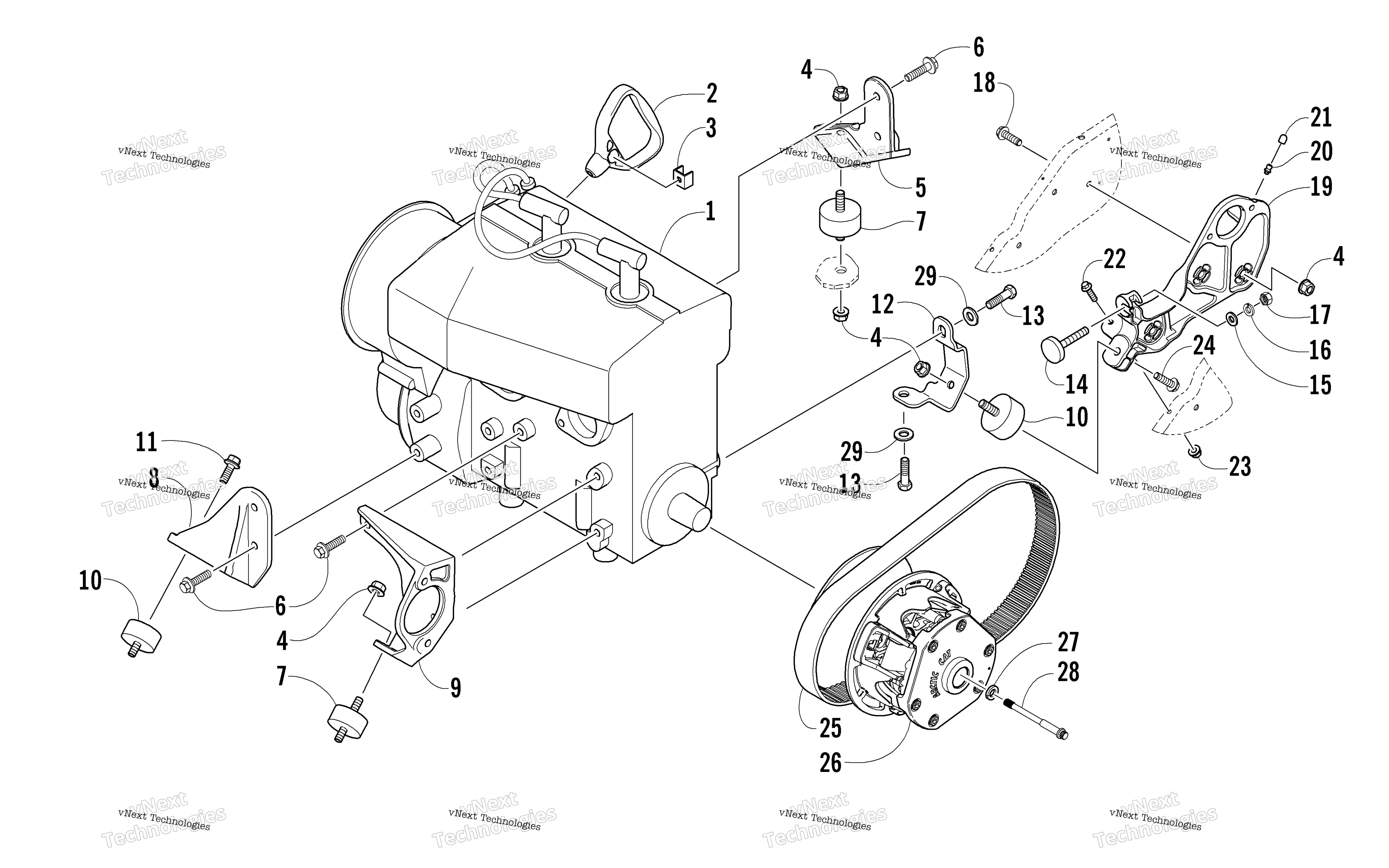

Схема двигателя And Related Parts для Z 370 ORANGE (S2007ZAAFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE, 370 F/C-08 PROD art. 0662-497
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
5
Bracket, Engine Mounting - Right - Rear art. 0708-048
По запросу
6
Screw, Cap - HFH 5/16-18 x .750 w/2353 art. 1623-553
По запросу
7
Mount, Engine - Double Male art. 0608-118
По запросу
8
Bracket, Engine Mounting - Right - Front art. 0708-050
По запросу
9
Bracket, Engine Mounting - Left - Front art. 0608-287
По запросу
10
Mount, Engine art. 0608-217
от 2 100 ₽
Аналог
Опора (подушка) двигателя Arctic Cat ( 0608-217 )
art. SM-09555-1
1 130 ₽
Требуется 2 шт.
Подписаться
11
Screw, Cap art. 1623-560
По запросу
12
BRKT,MTG-ENG-LH REAR-PTD BLK art. 0708-412
По запросу
13
Screw, Cap art. 1623-554
По запросу
14
Bumper, Torque - Engine art. 0608-197
По запросу
15
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
16
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
17
Гайка Arctic Cat art. 8042-486
от 263 ₽
18
Screw, Cap art. 8020-224
По запросу
19
Bracket, Engine Mounting/Bearing Support (inc. 20-21) art. 0708-140
По запросу
20
Фиттинг art. 1623-010
По запросу
21
Cap art. 0623-904
По запросу
22
Screw, Cap art. 8020-040
По запросу
23
Nut, Lock art. 8047-366
По запросу
24
Screw, Cap art. 1623-555
По запросу
25
Ремень вариатора Arctic Cat art. 0627-021
По запросу
26
CLUTCH, DRIVE, UNCAL (370/440) art. 0746-168
По запросу
27
Washer, High Collar art. 0623-210
По запросу
28
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
29
Washer art. 8050-342
По запросу
