модель 2007 года
- Модель Z370
- Код модели Z 370 ORANGE (S2007ZAAFCUSO)

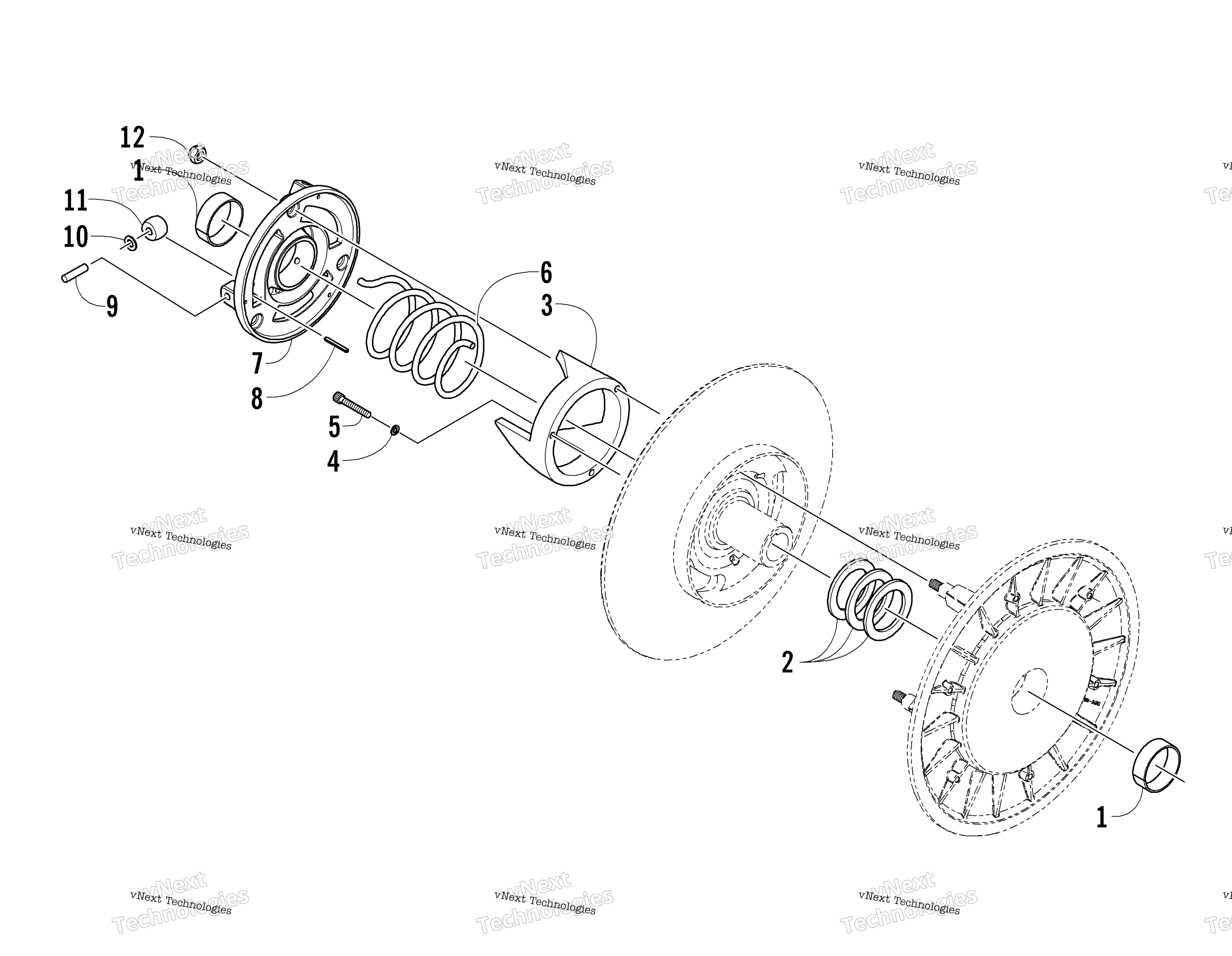

Схема ведомого Clutch для Z 370 ORANGE (S2007ZAAFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Driven Clutch Assembly art. 0726-211
По запросу
1
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
2
Шайба art. 0148-198
По запросу
2
Шайба 1.51X2.10X.060 Arctic Cat art. 0148-199
По запросу
3
Bracket, Torque - 51° art. 0148-222
По запросу
3
Bracket, Torque - 49° (Over 5,000 ft Alt.) art. 0648-014
По запросу
4
Washer, Lock art. 8051-152
По запросу
5
Screw, Socket Head art. 8005-404
По запросу
6
Spring, Driven Clutch - Blue art. 0648-012
По запросу
6
Spring, Driven - Yellow (Over 5,000 ft Alt.) art. 0148-227
По запросу
7
Plate, Roller - Assembly (inc. one No. 1 and 8-11) art. 0748-018
По запросу
8
Шплинт Arctic Cat art. 8070-224
По запросу
9
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
10
Washer, Thrust - Cam Roller art. 0648-082
По запросу
11
Ролер ведомого вариатора Arctic Cat art. 0648-079
от 684 ₽
Аналог
684 ₽
Требуется 3 шт.
12
Nut, Lock art. 8048-426
По запросу
