модель 2007 года
- Модель Z370
- Код модели Z 370 ORANGE (S2007ZAAFCUSO)

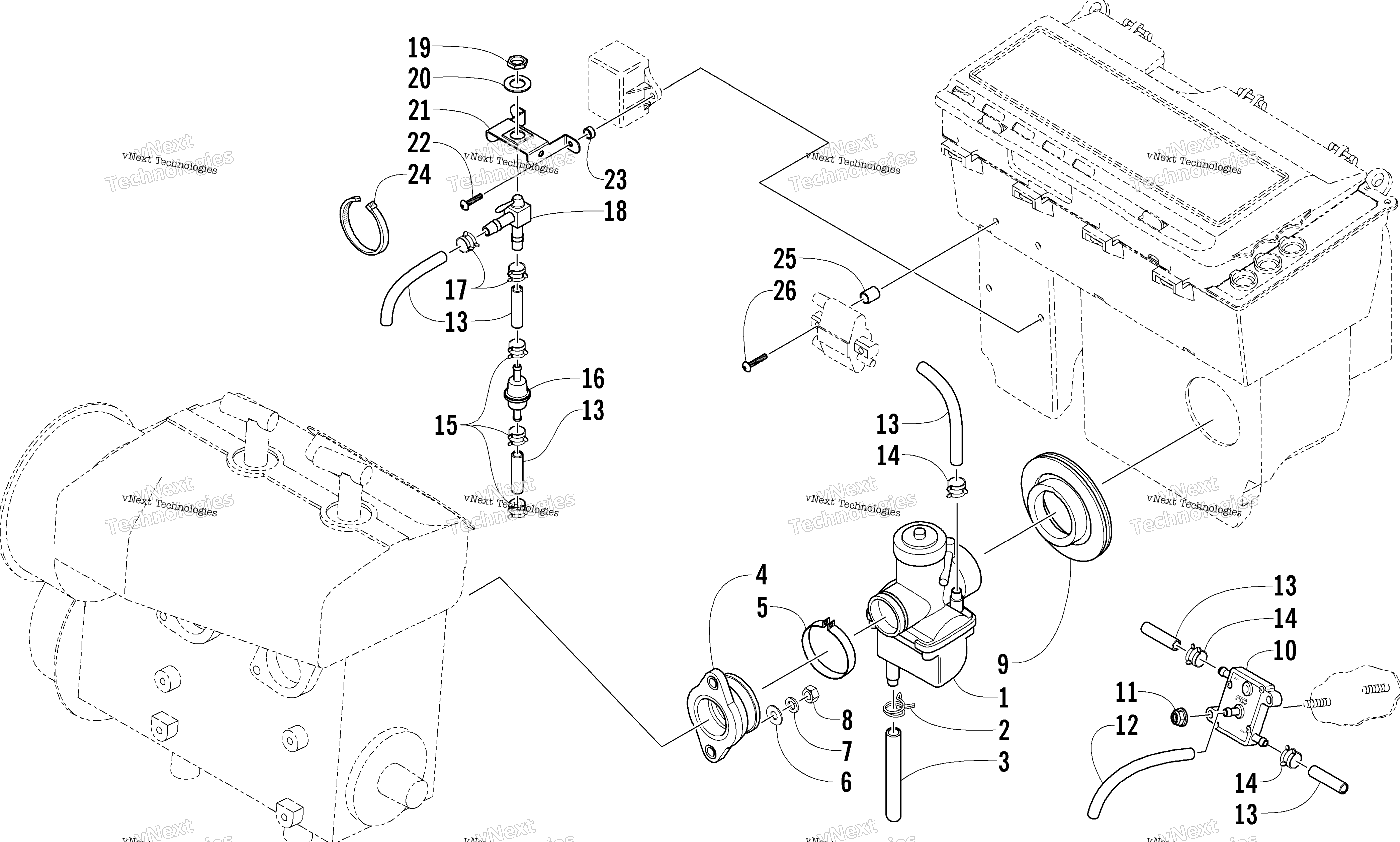

Схема карбюратора And Fuel Pump Assembly для Z 370 ORANGE (S2007ZAAFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor - VM32-309 art. 1670-895
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
Патрубок впускной Arctic Cat art. 0115-544
от 944 ₽
Аналог
Адаптор карбюратора Arctic Cat / Yamaha / Polaris / Ski-Doo
art. 07-100-13
944 ₽
Требуется 1 шт.
5
Clamp art. 0109-709
По запросу
6
Washer art. 0423-472
По запросу
7
Washer, Lock art. 0423-467
По запросу
8
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
9
Boot, Carburetor art. 1670-267
По запросу
10
Fuel Pump (DF44-227) art. 0115-481
По запросу
11
Nut, Lock art. 8047-366
По запросу
12
Hose, Impulse - 25’ art. 0610-007
По запросу
13
Hose - 50 ft art. 6101-009
По запросу
13
Hose - 100 ft art. 6101-001
По запросу
14
Clamp, Hose art. 1623-233
По запросу
15
Clamp, 10mm art. 1623-042
По запросу
16
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
17
Clamp, Hose art. 1623-351
По запросу
18
Valve, Fuel Shut-Off (inc. 19-20) art. 0670-144
По запросу
19
Nut art. 0623-287
По запросу
20
Washer art. 0623-288
По запросу
21
BRKT, MTG-Fuel Shut Off art. 0770-614
По запросу
22
Screw, Machine art. 8017-402
По запросу
23
Spacer art. 0107-234
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
25
Spacer art. 1623-045
По запросу
26
Болт Arctic Cat art. 8017-406
от 168 ₽
