модель 2009 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2009ACDPRUSG)

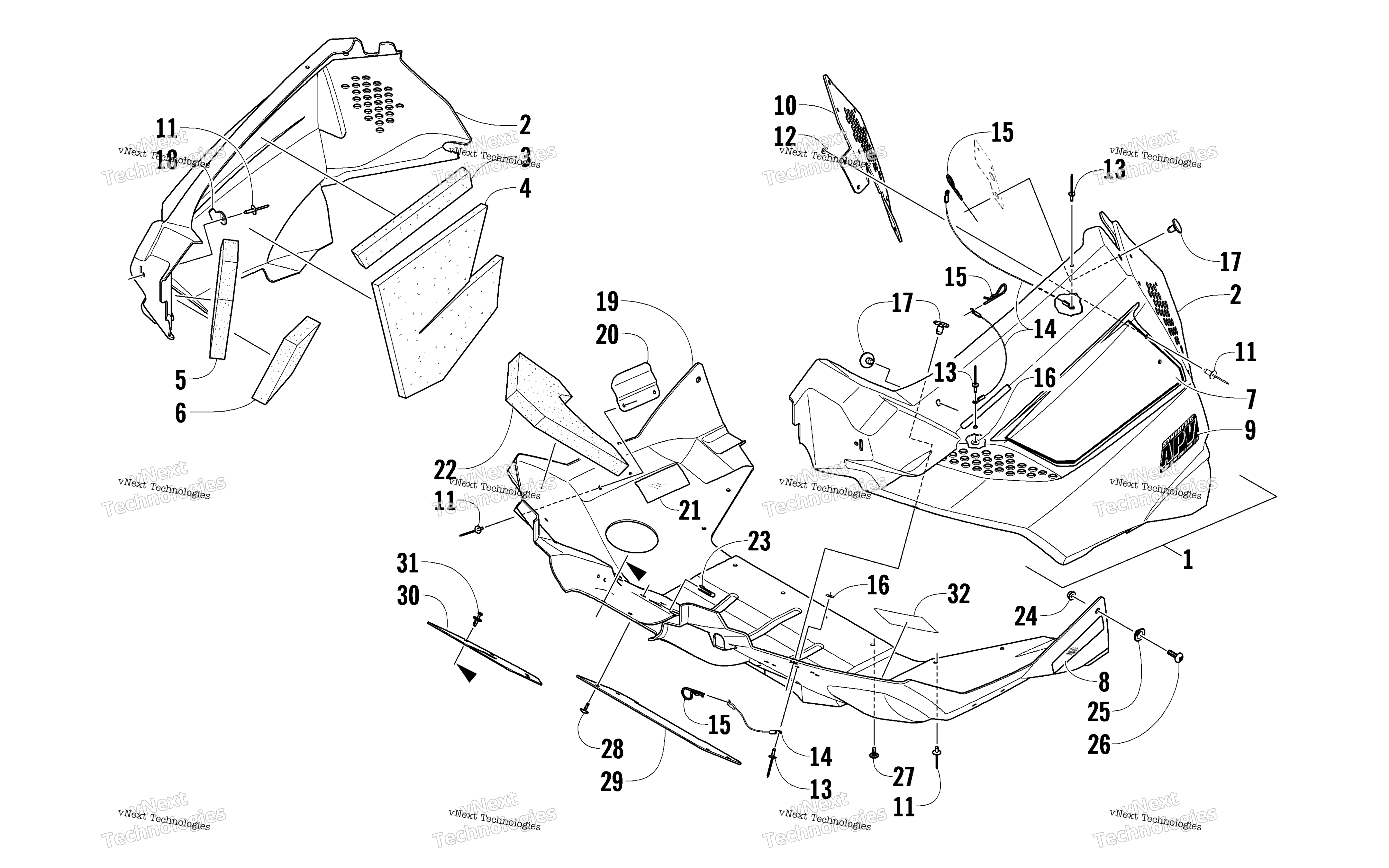

Схема Belly поддон узла для 600 SNO PRO GREEN (S2009ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Left - w/Decals (inc. 2-7) art. 2718-729
По запросу
1
Panel, Side - Right - w/Decals (inc. 2-7) art. 2718-728
По запросу
2
Panel, Side - Right - w/o Decals (inc. 3-6) art. 2718-730
По запросу
2
Panel, Side - Left - w/o Decals (inc. 3-6) art. 2718-731
По запросу
3
Foam, Side Panel - Upper Rear - Right art. 0617-574
По запросу
3
Foam, Side Panel - Upper Rear - Left art. 0617-575
По запросу
4
Foam, Side Panel - Lower Rear - Left art. 0617-573
По запросу
4
Foam, Side Panel - Lower Rear - Right art. 0617-572
По запросу
5
Foam, Side Panel - Upper Forward - Left art. 0617-591
По запросу
5
Foam, Side Panel - Upper Forward - Right art. 0617-590
По запросу
6
Foam, Side Panel - Lower Forward - Left art. 0617-593
По запросу
6
Foam, Side Panel - Lower Forward - Right art. 0617-592
По запросу
7
Decal, Panel - Upper - Left art. 8611-679
По запросу
7
Decal, Panel - Upper - Right art. 8611-678
По запросу
8
Decal, Reflector - Left art. 8611-681
По запросу
8
Decal, Reflector - Right art. 8611-680
По запросу
9
Decal, "APV" art. 7611-150
По запросу
10
Panel, Reinforcement art. 6606-047
По запросу
11
Заклепка Arctic Cat art. 8061-708
от 168 ₽
12
Washer art. 0623-290
По запросу
13
Rivet art. 8060-486
По запросу
14
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
15
Clip, Hairpin art. 0605-283
По запросу
16
Washer art. 8050-127
По запросу
17
Pin, Retaining art. 6606-592
По запросу
18
Hold-Down, Hood - Right art. 2606-096
По запросу
18
Bracket, Hold-Down - Left art. 1606-441
По запросу
19
Belly Pan art. 5606-871
По запросу
20
Bracket, Latch - Belt Guard art. 0607-892
По запросу
21
Foil, Protective art. 2606-558
По запросу
22
Foam, Belly Pan art. 0617-586
По запросу
23
Clip, U-Nut art. 1623-030
По запросу
24
Гайка Arctic Cat art. 8427-602
от 116 ₽
25
Spacer art. 0623-870
По запросу
26
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
27
Винт-саморез Arctic Cat art. 1623-129
По запросу
28
Винт Arctic Cat art. 2623-164
от 368 ₽
29
Cover, Access art. 5606-872
По запросу
30
Panel, Close-Off art. 5606-954
По запросу
31
Клипса Arctic Cat art. 0623-362
от 90 ₽
32
Decal, Warning - Belt Guard art. 1611-565
По запросу
