модель 2009 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2009ACDPRUSG)

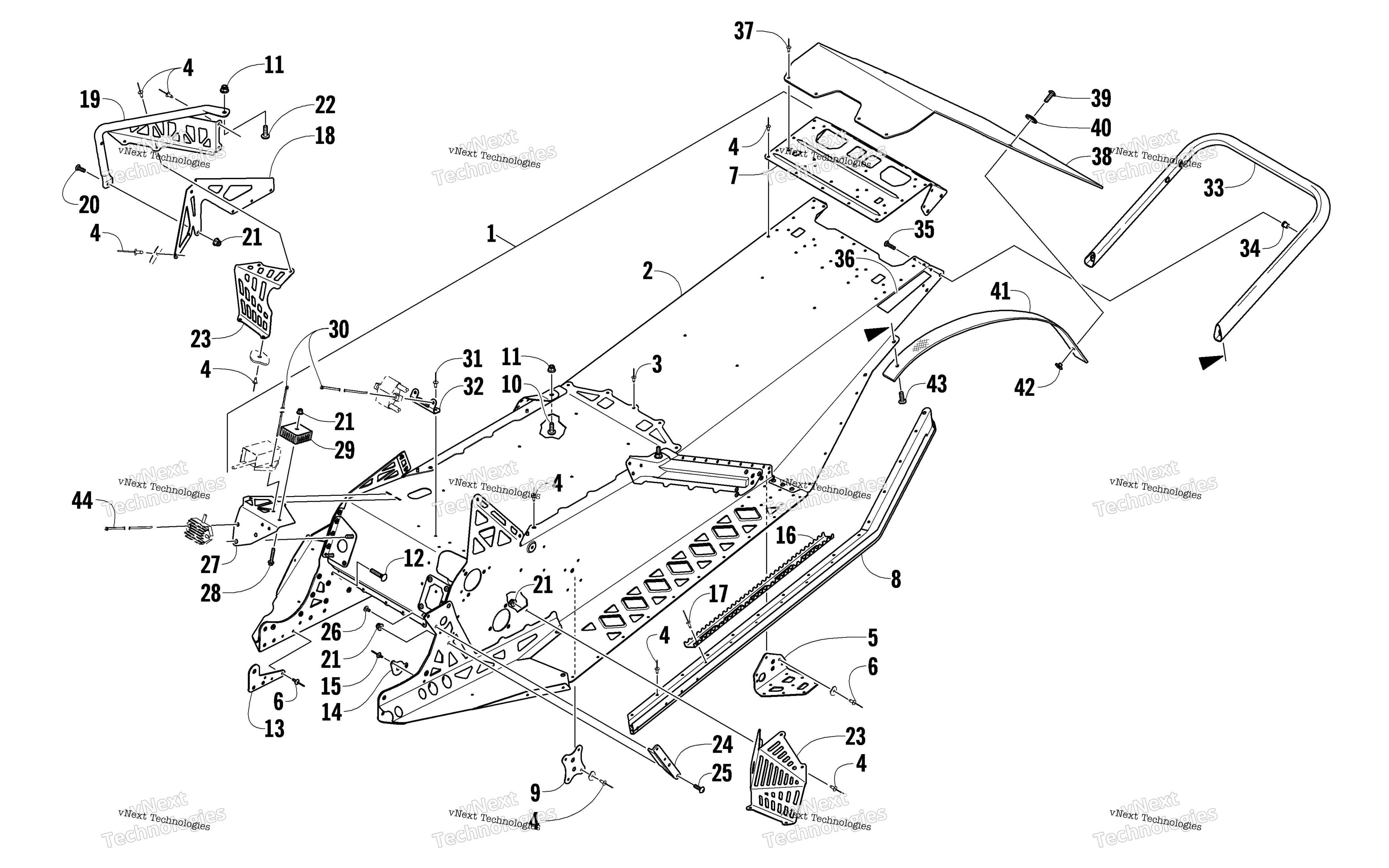

Схема Chassis, задний Bumper, и Snowflap узла для 600 SNO PRO GREEN (S2009ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly Black (inc. 2-10 and two No. 11) art. 1707-299
По запросу
2
TUNNEL,REAR-PTD BLK art. 4706-748
По запросу
3
Rivet art. 8061-682
По запросу
4
Rivet art. 1623-130
По запросу
5
BRKT,SUSPENSION MTG-RH REAR PTD BLK art. 4706-834
По запросу
5
BRKT,SUSPENSION MTG-LH REAR PTD BLK art. 4706-835
По запросу
6
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
7
PLATE,REAR TUNNEL-CLOSE OFF-PTD BLK art. 4706-749
По запросу
8
Roll, Tunnel - Right Black art. 4706-750
По запросу
8
Roll, Tunnel - Left Black art. 4706-751
По запросу
9
Plate, Backing art. 6606-061
По запросу
10
Screw, Cap art. 8476-835
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Bolt, Carriage art. 1623-020
По запросу
13
Brace, Support - Inner art. 5606-628
По запросу
14
Plate, Backing - PTO Mounting art. 5606-672
По запросу
15
Заклепка Arctic Cat art. 8060-686
от 116 ₽
16
PLATE,GRIP-PTD GRN art. 4706-307
По запросу
17
Rivet art. 8060-506
По запросу
18
Gusset, Toe Stop - Right Black art. 4706-510
По запросу
18
Gusset, Toe Stop - Left Black art. 4706-511
По запросу
19
Hook, Toe - Right Black art. 4706-514
По запросу
19
Hook, Toe - Left Black art. 4706-515
По запросу
20
Screw, Machine art. 8476-630
По запросу
21
Гайка Arctic Cat art. 8427-602
от 116 ₽
22
Screw, Machine art. 8476-820
По запросу
23
Shield, Toe - Left Black art. 4706-517
По запросу
23
Shield, Toe - Right Black art. 4706-516
По запросу
24
Bracket, Engine/Chassis Mounting - Left art. 0608-585
По запросу
25
Болт Arctic Cat art. 8476-620
По запросу
26
Screw, Self-Tapping art. 1623-463
По запросу
27
Panel, Electrical art. 5606-966
По запросу
28
Болт Arctic Cat art. 8408-635
от 110 ₽
29
Regulator, Voltage art. 0630-181
По запросу
30
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
31
Rivet art. 8060-682
По запросу
32
Bracket, Mounting - Coil art. 5606-536
По запросу
33
Bumper, Rear Green (inc. 34) art. 4706-606
По запросу
34
Insert art. 0423-391
По запросу
35
Винт Arctic Cat art. 8476-616
По запросу
36
Decal, Reflector - Right Red art. 8611-676
По запросу
36
Decal, Reflector - Left Red art. 8611-677
По запросу
37
Заклепка Arctic Cat art. 8061-708
от 168 ₽
38
Snowflap art. 5606-990
По запросу
39
Screw, Machine art. 8017-607
По запросу
40
Washer art. 1623-242
По запросу
41
Strap, Snowflap Restraint art. 3604-157
По запросу
42
Nut art. 1623-608
По запросу
43
Болт Arctic Cat art. 0423-355
По запросу
44
Зажим Arctic Cat art. 0123-788
По запросу
