модель 2009 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2009ACDPRUSG)

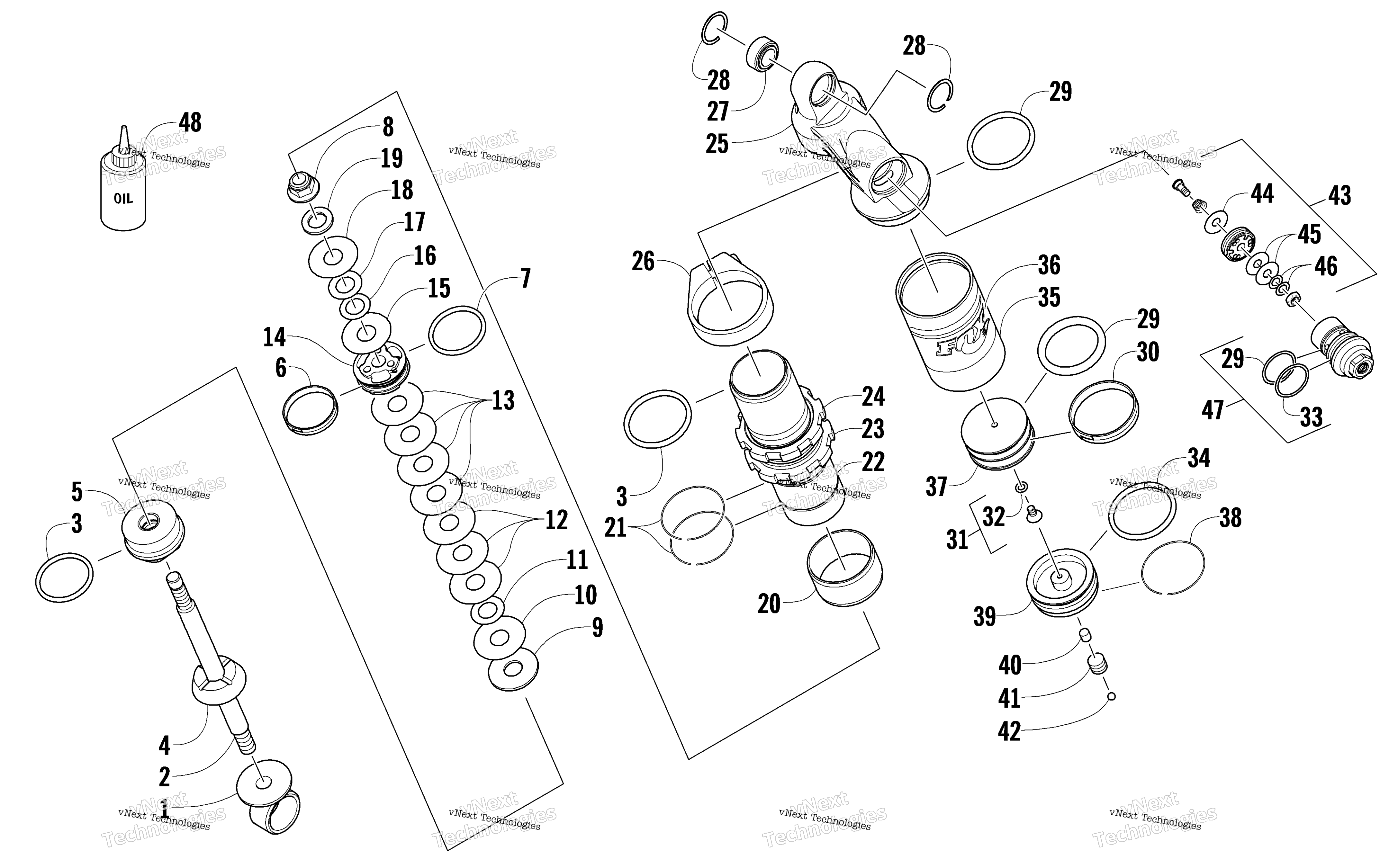

Схема задней части Suspension Front Arm Shock Absorber для 600 SNO PRO GREEN (S2009ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Shock Absorber art. 1704-825
По запросу
1
EYELET,SHOCK-FR SUSP(FOX ONLY) art. 0603-910
По запросу
2
Rod, Shock art. 3604-525
По запросу
3
Kit, Seal/Rebuild (inc. 4-8) art. 3604-538
По запросу
4
Bumper art. 3604-530
По запросу
5
Bearing - Assembly art. 2604-812
По запросу
6
Strap, Piston art. 0603-292
По запросу
7
O-Ring art. 2604-214
По запросу
8
Nut, Cap - Fox Shock art. 0603-301
По запросу
9
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
10
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
11
Valve, 0.800 x 0.006 in. art. 0603-333
По запросу
12
Valve, 1.300 x 0.015 in. art. 0603-890
По запросу
13
Valve, 1.300 x 0.012 in. art. 0603-891
По запросу
14
Piston, 0.041 in. - Orifice art. 2604-965
По запросу
15
Valve, 1.100 x 0.006 (3/8 ID) art. 0603-342
По запросу
16
Valve, Shock 0.600 x 0.012 in. art. 3604-533
По запросу
17
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
18
Washer, Top Out art. 3604-170
По запросу
19
Washer, Backup art. 0603-389
По запросу
20
Sleeve, Wear art. 2603-246
По запросу
21
Retainer art. 2603-245
По запросу
22
Body, Shock art. 3604-523
По запросу
23
Nut, Adjuster art. 2604-840
По запросу
24
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
25
End Cap, Shock/Reservoir (inc. 26-28) art. 3604-522
По запросу
26
Clamp, Body/End Cap art. 3604-532
По запросу
27
Bearing art. 3604-526
По запросу
28
Ring, Retaining art. 3604-527
По запросу
29
Kit, Rebuild - Reservoir (inc. 30-34) art. 3604-539
По запросу
30
Strap, Piston art. 1603-235
По запросу
31
Screw, Machine - w/O-Ring (inc. 32) art. 1604-316
По запросу
32
O-Ring (FOX only) art. 1604-425
По запросу
33
O-Ring art. 2603-502
По запросу
34
O-Ring art. 0603-671
По запросу
35
Reservoir art. 3604-528
По запросу
36
Decal, Shock - Reservoir art. 3604-160
По запросу
37
Piston, Internal Floating art. 3604-524
По запросу
38
Ring, Retaining art. 0604-992
По запросу
39
End Cap, Reservoir - Assembly - Bore (inc. 34 and 40-42) art. 2603-525
По запросу
40
Plug, Rubber - Valve art. 1604-428
По запросу
41
Screw, Set (FAV3 Valve) art. 2603-338
По запросу
42
Ball, Air Valve art. 2603-337
По запросу
43
Piston, Concentric - Damping Adjuster (inc. 44-46) art. 3604-187
По запросу
44
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
45
Valve, 0.700 x 0.010 in. art. 2603-501
По запросу
46
Plate, Backup art. 3604-165
По запросу
47
Cartridge, Damping Adjuster (inc. 33) art. 2603-527
По запросу
48
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
