модель 2009 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2009ACDPRUSG)

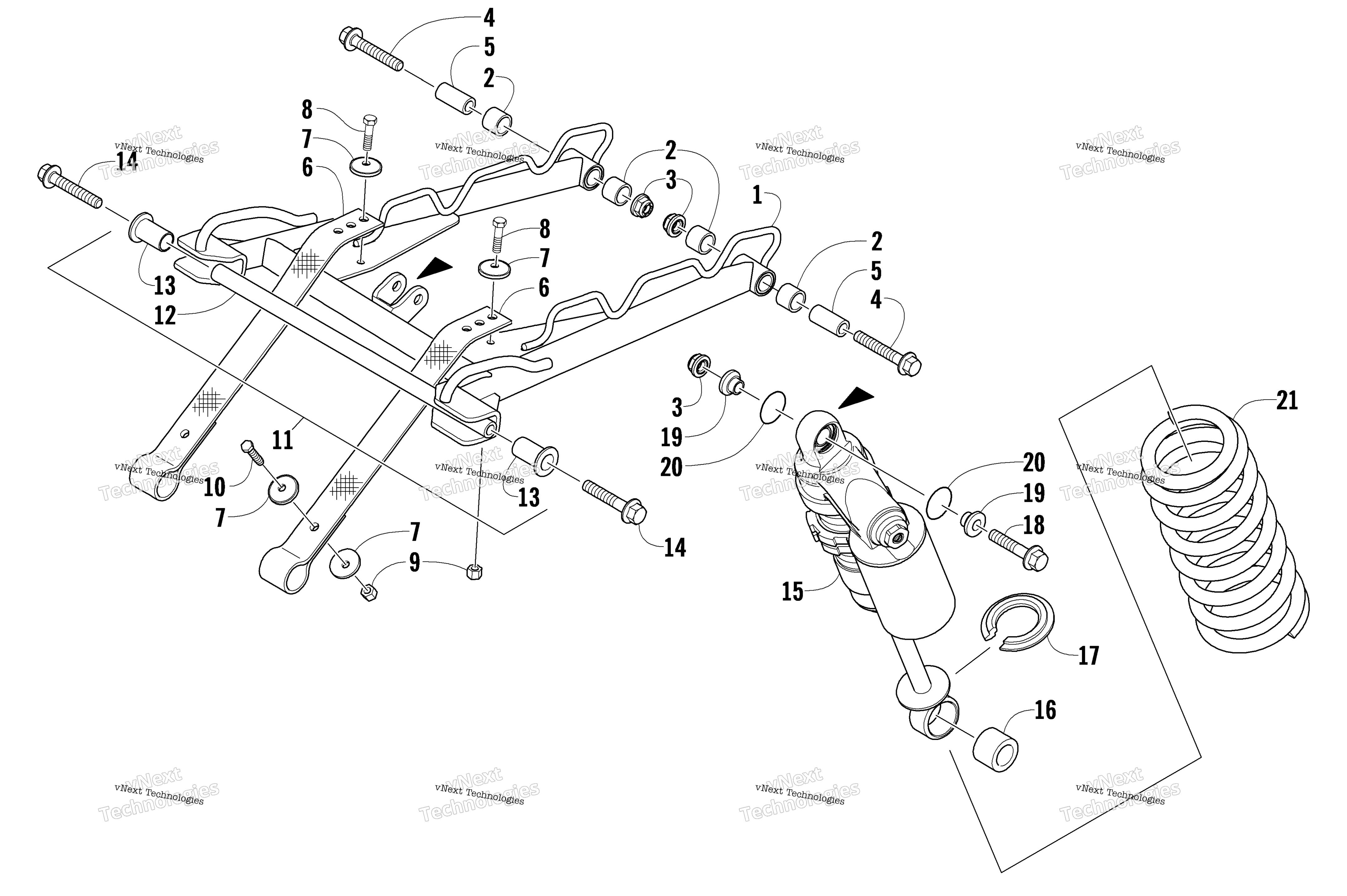

Схема задней части Suspension Front Arm Assembly для 600 SNO PRO GREEN (S2009ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
KIT,FRONT ARM-2009 (inc. 2) art. 1704-990
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
4
SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y art. 8020-228
По запросу
5
Spacer art. 0104-629
По запросу
6
Strap, Limiter art. 3604-478
По запросу
7
Washer art. 0623-875
По запросу
8
Screw, Cap art. 8002-041
По запросу
9
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
10
Screw, Cap art. 8002-044
По запросу
11
Axle, Front Arm (inc. 12-13) art. 1704-709
По запросу
12
Axle art. 3604-377
По запросу
13
Bushing art. 2604-930
По запросу
14
Screw, Cap art. 8020-225
По запросу
15
Complete Shock Absorber art. 1704-825
По запросу
16
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
17
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
18
Screw, Cap art. 8020-227
По запросу
19
Spacer art. 1604-662
По запросу
20
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
21
Spring, Compression - 210 lb art. 1704-822
По запросу
21
Spring, Compression - 170 lb Optional art. 1704-820
По запросу
21
Spring, Compression - 190 lb Optional art. 1704-821
По запросу
21
Spring, Compression - 230 lb Optional art. 1704-819
По запросу
21
Spring, Compression - 250 lb Optional art. 1704-831
По запросу
