модель 2009 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2009ACDPRUSG)

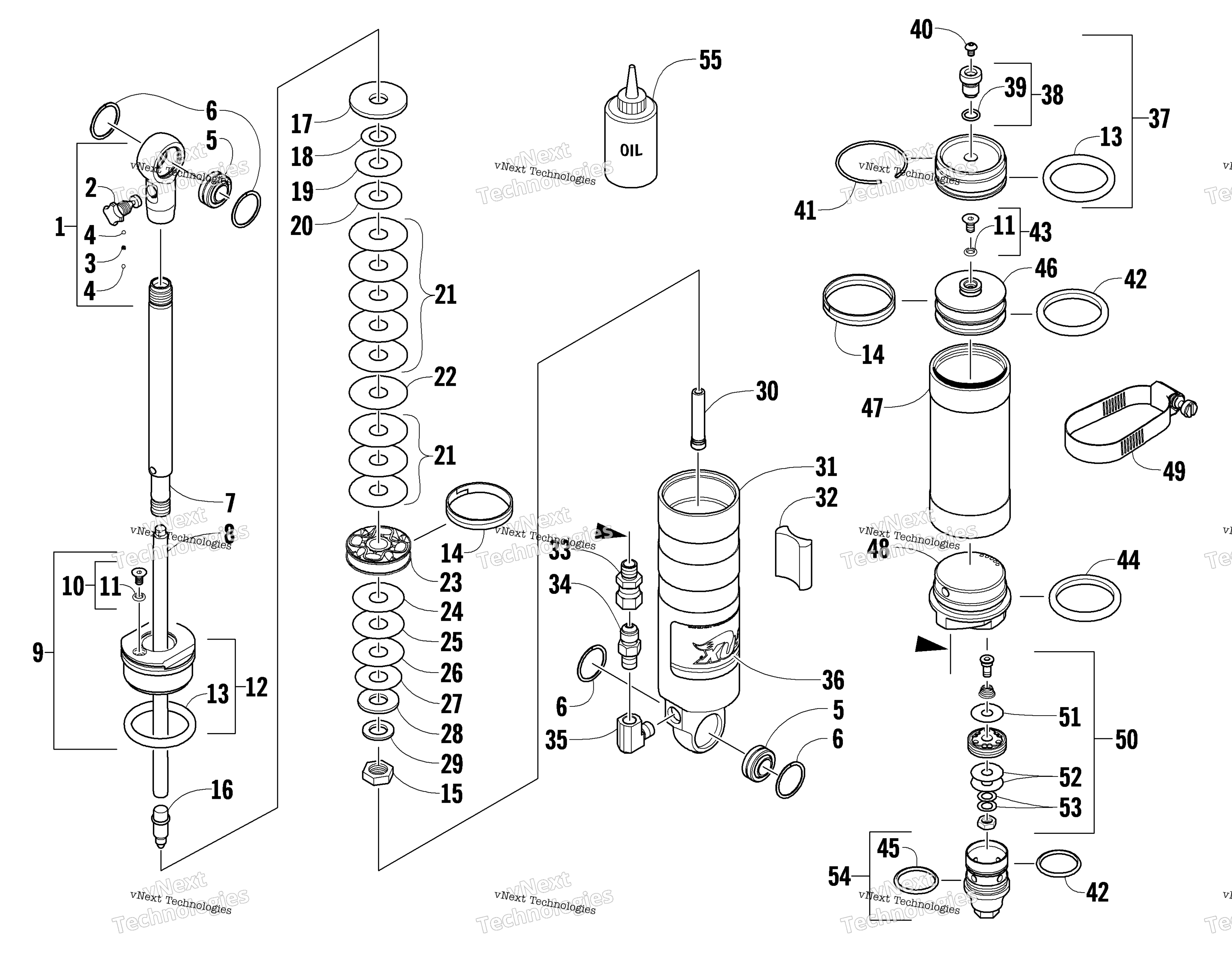

Схема задней части Suspension Rear Arm Shock Absorber для 600 SNO PRO GREEN (S2009ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber art. 1704-829
По запросу
1
Eyelet, Shock - Assembly (inc. 2-4) art. 2604-961
По запросу
2
Knob, Damping Adjuster art. 2604-958
По запросу
3
Spring art. 2604-960
По запросу
4
Ball, Bleed art. 1604-315
По запросу
5
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
6
Кольцо пружинное Arctic Cat art. 3604-147
от 2 405 ₽
7
Shaft, Shock art. 2604-955
По запросу
8
Rod, Damping Adjuster - Assembly art. 2604-954
По запросу
9
Kit, Rebuild - Shock (inc. 10-15) art. 3604-177
По запросу
10
Screw, Machine (inc. one No. 11) art. 2604-530
По запросу
11
O-Ring (FOX only) art. 1604-425
По запросу
12
Bearing - Assembly (inc. one No. 13) art. 2604-956
По запросу
13
O-Ring art. 0603-671
По запросу
14
Strap, Piston art. 1603-235
По запросу
15
Nut art. 2604-448
По запросу
16
Needle, Damping - w/O-Ring art. 2604-953
По запросу
17
Washer, Top Out art. 2604-449
По запросу
18
Valve, 0.950 x 0.006 in. art. 2604-478
По запросу
19
Valve, 1.100 x 0.006 in. art. 2604-484
По запросу
20
Valve, 1.250 x 0.006 in. art. 2604-684
По запросу
21
Valve, 1.600 x 0.012 in. art. 2604-503
По запросу
22
Valve, Shock 1.350 x 0.006 in. art. 2604-490
По запросу
23
Piston, Damping art. 2604-673
По запросу
24
Valve, 1.425 x 0.015 in. art. 2604-499
По запросу
25
Valve, 1.425 x 0.012 in. art. 2604-498
По запросу
26
Valve, 1.425 x 0.010 in. art. 2604-497
По запросу
27
Valve, 1.100 x 0.004 in. art. 3604-149
По запросу
28
Plate, Top Out art. 3604-159
По запросу
29
Washer, Backup art. 3604-184
По запросу
30
Valve, Check - Assembly art. 3604-423
По запросу
31
Body, Shock art. 3604-514
По запросу
32
Spacer, Shock/Reservoir art. 3604-518
По запросу
33
Adapter, Fitting art. 2604-208
По запросу
34
Fitting art. 3604-521
По запросу
35
Fitting, Elbow art. 3604-520
По запросу
36
Decal, Shock art. 2604-889
По запросу
37
End Cap, Reservoir - Assembly - Bore (inc. one No. 13 and 38-39) art. 2603-525
По запросу
38
Valve, Pressure - Assembly (inc. 39) art. 0703-341
По запросу
39
O-Ring art. 1604-318
По запросу
40
Screw, Valve art. 0624-097
По запросу
41
Ring, Retaining art. 0604-992
По запросу
42
Kit, Rebuild - Reservoir (inc. one No. 11, 13, 14, and 43-45) art. 3604-539
По запросу
43
Screw, Machine - w/O-Ring (inc. one No. 11) art. 1604-316
По запросу
44
O-Ring art. 2603-504
По запросу
45
O-Ring art. 2603-502
По запросу
46
Piston, Internal Floating - Assembly art. 2604-969
По запросу
47
Reservoir art. 2603-515
По запросу
48
Housing, Damping Adjuster art. 3604-516
По запросу
49
Clamp, Reservoir art. 3604-519
По запросу
50
Piston, Concentric - Damping Adjuster (inc. 51-53) art. 3604-187
По запросу
51
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
52
Valve, 0.700 x 0.010 in. art. 2603-501
По запросу
53
Plate, Backup art. 3604-165
По запросу
54
Cartridge, Damping Adjuster (inc. 45) art. 2603-527
По запросу
55
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
