модель 2009 года
- Модель TZ1
- Код модели TZ1 TOURING LXR BLACK (S2009TZNLXUSB)

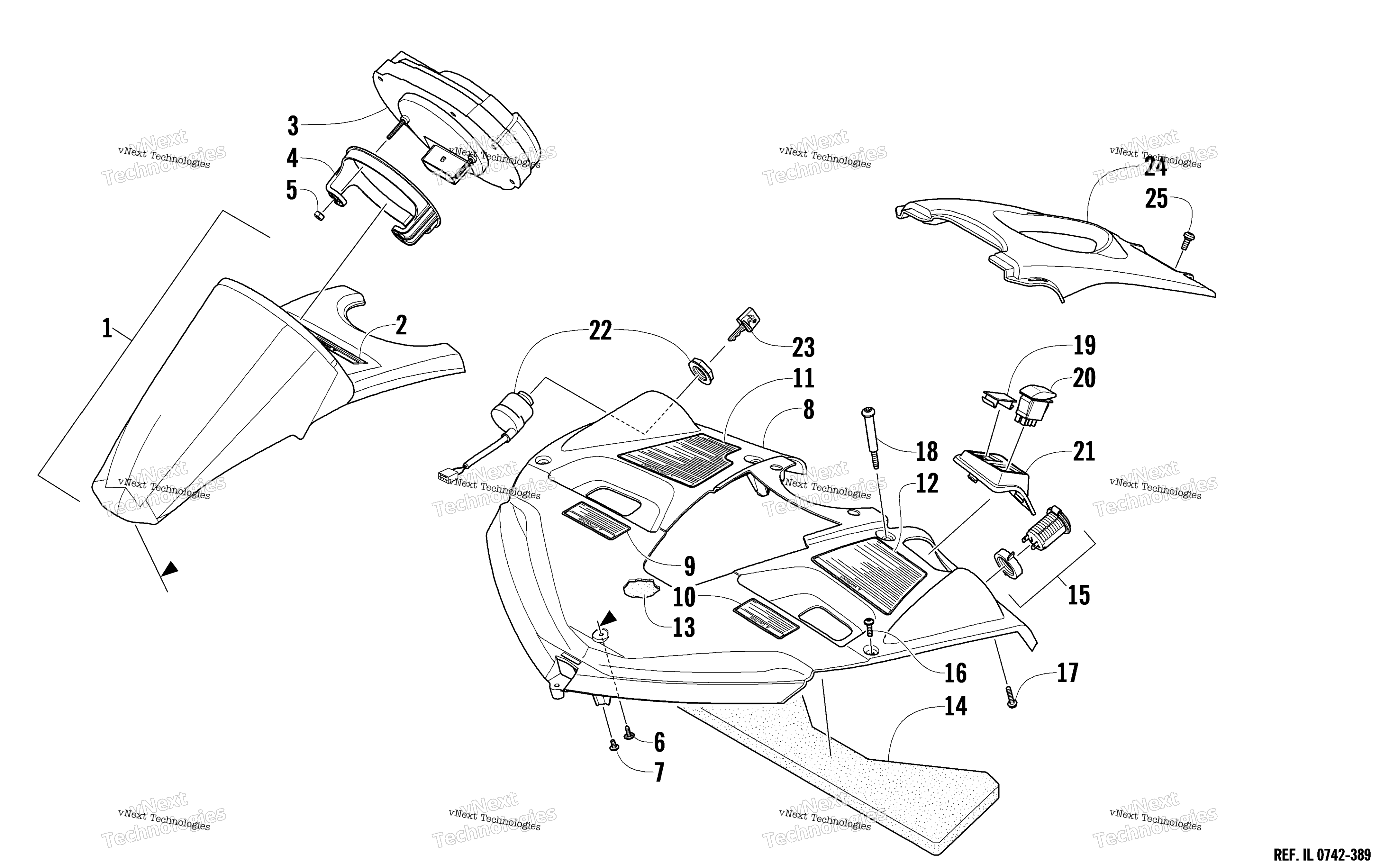

Схема консоли Assembly для TZ1 TOURING LXR BLACK (S2009TZNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Speedometer/Tachometer (inc. 2) art. 2718-212
По запросу
2
Decal, Warning - Handlebar Riser art. 7611-572
По запросу
3
Спидометр Arctic Cat art. 0620-362
от 72 713 ₽
4
Bracket, Retaining art. 0620-322
По запросу
5
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
6
Винт-саморез Arctic Cat art. 1623-129
По запросу
7
Screw, Self-Tapping art. 1623-661
По запросу
8
Console Black (inc. 9-12) art. 2718-425
По запросу
9
Decal, Caution - French art. 7611-574
По запросу
10
Decal, Caution - English art. 7611-575
По запросу
11
Decal, Warning - Touring - French art. 8611-276
По запросу
12
Decal, Warning - Touring - English art. 8611-275
По запросу
13
Foam, Console - Front art. 0617-558
По запросу
14
Foam, Console - Rear art. 0617-559
По запросу
15
Розетка 12V Arctic Cat art. 0641-897
По запросу
16
Screw, Self-Tapping art. 1623-618
По запросу
17
Screw, Self-Tapping art. 0623-785
По запросу
18
Screw, Shoulder - TSTRH M6 x 1.0 x 80mm art. 1623-669
По запросу
19
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
20
Switch, Heated Seat art. 0609-836
По запросу
21
Housing, Switch/Console art. 5606-236
По запросу
22
Замок зажигания art. 0609-698
По запросу
23
KEY,BLANK (A SERIES) art. 0409-059
По запросу
24
Close-Off, Handlebar art. 4706-357
По запросу
25
Винт Arctic Cat art. 0423-396
от 473 ₽
