модель 2009 года
- Модель TZ1
- Код модели TZ1 TOURING LXR BLACK (S2009TZNLXUSB)

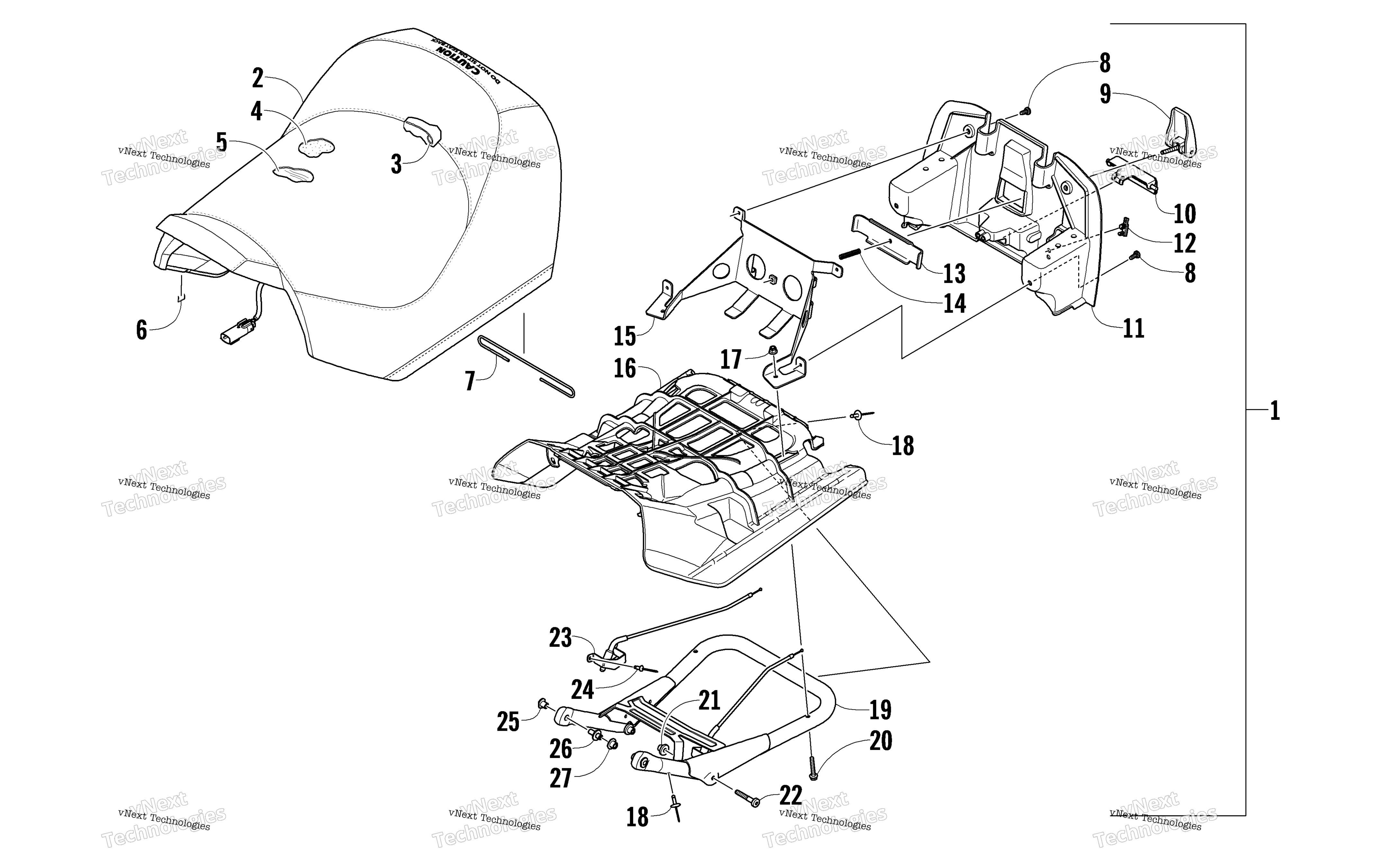

Схема передней части Seat Assembly для TZ1 TOURING LXR BLACK (S2009TZNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Assembly - Front (inc. 2-27) art. 4706-269
По запросу
2
Cover, Seat (inc. 3) art. 4706-246
По запросу
3
Wire, Seat art. 5606-378
По запросу
4
Foam, Seat art. 3706-737
По запросу
5
Pad, Seat Heater art. 0609-869
По запросу
6
Staple art. 0624-528
По запросу
7
Wire, Seat art. 5606-379
По запросу
8
Винт Arctic Cat art. 0423-396
от 473 ₽
9
Lever, Handhold art. 5606-086
По запросу
10
Handle, Seat - Front art. 3706-888
По запросу
11
Panel, Seat-Base art. 4706-360
По запросу
12
Clip, Anti-Rotational art. 1623-715
По запросу
13
Plate, Clamp art. 3706-895
По запросу
14
Spring, Adjustment art. 5606-095
По запросу
15
Gusset, Seat art. 3706-892
По запросу
16
Base, Seat art. 4606-301
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Rivet art. 8061-688
По запросу
19
Frame, Seat art. 3706-886
По запросу
20
Винт Arctic Cat art. 8468-645
от 221 ₽
21
Втулка сиденья Arctic Cat art. 1623-524
от 473 ₽
22
Pin, Slide - Bottom art. 4606-338
По запросу
23
Cable, Seat Adjuster - Right art. 5606-174
По запросу
23
Cable, Seat Adjuster - Left art. 5606-175
По запросу
24
Rivet art. 1623-130
По запросу
25
Nut, Slide Pin art. 1623-542
По запросу
26
Pin, Slide - Top art. 4606-339
По запросу
27
Втулка Arctic Cat art. 1623-525
от 420 ₽
