модель 2009 года
- Модель TZ1
- Код модели TZ1 TOURING LXR BLACK (S2009TZNLXUSB)

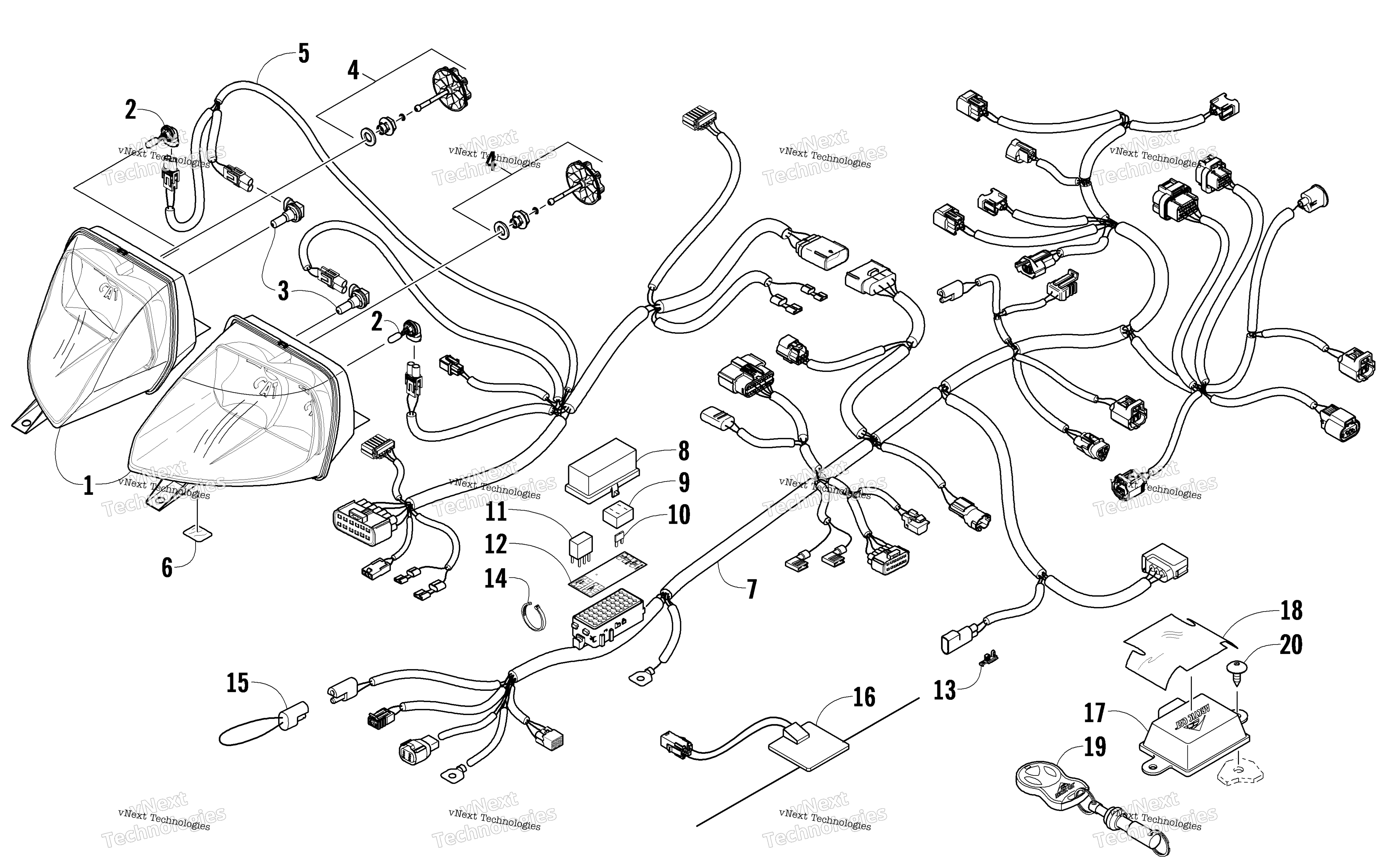

Схема фары And Wiring Assemblies для TZ1 TOURING LXR BLACK (S2009TZNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Lens/Reflector - Headlight - Left (inc. 2-4) art. 0609-809
По запросу
1
Фара правая Arctic Cat art. 0609-808
По запросу
2
Лампочка ближнего света 37,5W Arctic Cat art. 0609-783
от 5 775 ₽
3
Лампа фары дальнего света Arctic Cat art. 0609-782
от 4 179 ₽
4
Adjuster, Headlight - Assembly art. 0609-779
По запросу
5
Harness, Console art. 1686-447
По запросу
6
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
7
Harness, Main (inc. 8-13) art. 1686-482
По запросу
8
COVER, PDM - ASSY art. 0530-008
По запросу
9
Holder, Fuse art. 0430-037
По запросу
10
Fuse - 30 Amp art. 0430-030
По запросу
10
Fuse - 15 Amp art. 0430-031
По запросу
11
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
12
Decal, Fuse Block art. 8611-240
По запросу
13
Clip, Anti-Rotational art. 1623-715
По запросу
14
Зажим Arctic Cat art. 0123-788
По запросу
15
Tether, Accessory Cover Optional art. 0486-164
По запросу
16
Antenna, Control Module art. 0630-189
По запросу
17
MODULE,CONTROL-REMOTE ST-4S-W/FOIL-ASSY (inc. 18) art. 0630-272
По запросу
18
Foil, Protective art. 5606-955
По запросу
19
Control, Remote art. 0630-187
По запросу
20
Винт-саморез Arctic Cat art. 1623-129
По запросу
