модель 2009 года
- Модель TZ1
- Код модели TZ1 TOURING LXR BLACK (S2009TZNLXUSB)

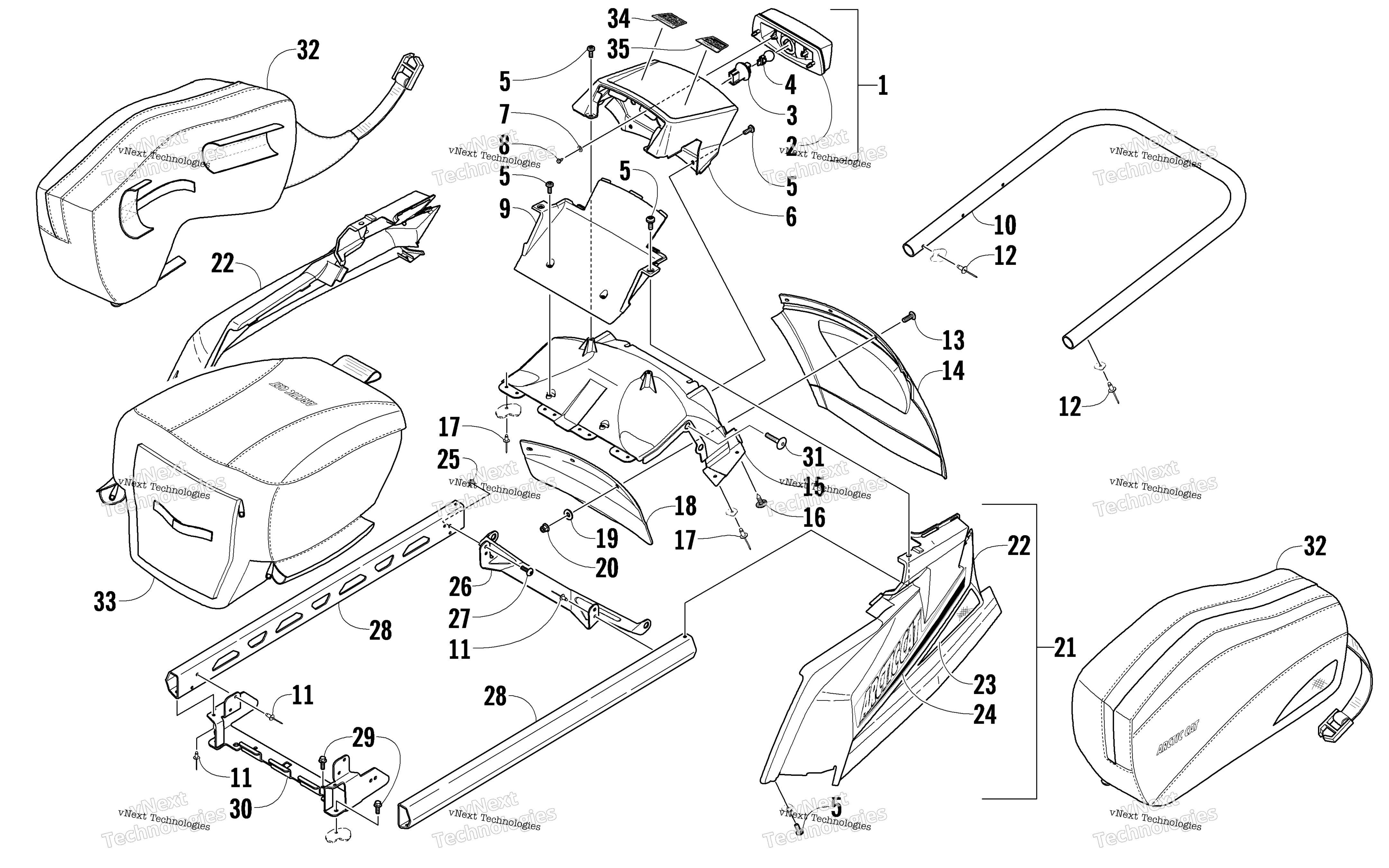

Схема задний Bumper, полка Rail, Snowflap, и Taillight узла для TZ1 TOURING LXR BLACK (S2009TZNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Kit, Tool Not Illustrated art. 4706-146
По запросу
1
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
2
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
3
SOCKET,TAIL LIGHT art. 0409-057
По запросу
4
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
5
Screw, Self-Tapping art. 1623-661
По запросу
6
Hood, Taillight art. 5606-063
По запросу
7
Washer art. 8050-127
По запросу
8
Screw, Self-Tapping art. 0623-257
По запросу
9
Panel, Access - Taillight art. 5606-065
По запросу
10
Bumper, Rear Platinum art. 1707-129
По запросу
11
Заклепка Arctic Cat art. 8060-686
от 116 ₽
12
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 12 шт.
13
Screw, Machine art. 1623-782
По запросу
14
Snowflap art. 5606-254
По запросу
15
Close-Off, Tunnel art. 5606-056
По запросу
16
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
17
Rivet art. 8061-506
По запросу
18
Support, Snowflap art. 3606-776
По запросу
19
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
20
Гайка Arctic Cat art. 8427-602
от 116 ₽
21
Fender, Rear - Right - w/Decal (inc. 22-24) art. 2718-626
По запросу
21
Fender, Rear - Left - w/Decal (inc. 22-24) art. 2718-627
По запросу
22
Fender, Rear - Right (inc. 23) art. 2718-488
По запросу
22
Fender, Rear - Left (inc. 23) art. 2718-489
По запросу
23
Decal, Reflector - Right - Red art. 8611-304
По запросу
23
Decal, Reflector - Left - Red art. 8611-305
По запросу
24
Decal, Fender - “Arctic Cat” art. 8611-396
По запросу
25
Nut, Lock art. 8427-502
По запросу
26
Bracket, Mounting - Rack Rail - Rear art. 3706-989
По запросу
27
Screw, Machine art. 8476-516
По запросу
28
Rail, Rack art. 3706-857
По запросу
29
Болт Arctic Cat art. 8408-620
от 190 ₽
30
Bracket, Mounting - Rack Rail - Front art. 4706-017
По запросу
31
Screw, Self-Tapping art. 1623-700
По запросу
32
Saddlebag, Side - Right art. 5606-172
По запросу
32
Saddlebag, Side - Left art. 5606-173
По запросу
33
Saddlebag, Rear art. 5606-171
По запросу
34
Decal, Warning - Towing (French) English art. 7611-432
По запросу
35
Decal, Warning - Towing (English) French art. 7611-433
По запросу
