модель 2009 года
- Модель TZ1
- Код модели TZ1 TOURING LXR BLACK (S2009TZNLXUSB)

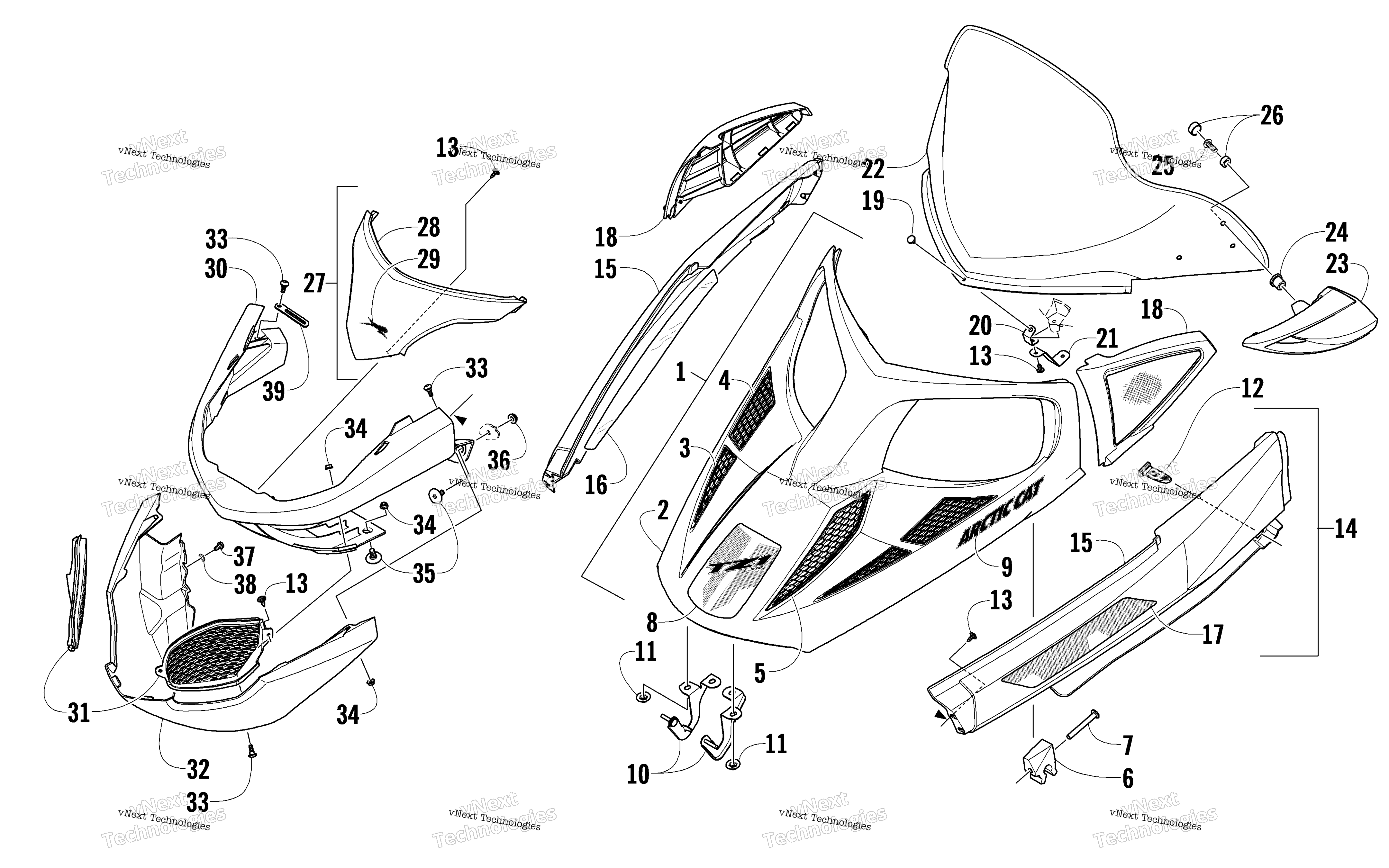

Схема Hood, Windshield, и передний Bumper узла для TZ1 TOURING LXR BLACK (S2009TZNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-9) art. 2718-624
По запросу
2
Hood w/o Decals - Black (inc. 3-7) art. 7999-794
По запросу
3
Решетка воздухозаборника капота левая Arctic Cat art. 4606-625
По запросу
3
Vent, Hood - Outer Front - Right - Black art. 4606-624
По запросу
4
Решетка воздуховода капота правая Arctic Cat art. 4606-640
от 2 762 ₽
4
Решетка воздухозаборника капота левая Arctic Cat art. 4606-641
от 2 615 ₽
5
Решетка воздуховода art. 4606-614
По запросу
5
Решетка капота левая Arctic Cat art. 4606-615
от 3 161 ₽
6
Крепеж капота правый Arctic Cat art. 1623-614
от 1 796 ₽
6
Clip, Rubber - Hood Hold-Down - Left art. 1623-615
По запросу
7
Палец Arctic Cat art. 1623-610
По запросу
8
Decal, Hood - Crest art. 8611-375
По запросу
9
Decal, Hood - “Arctic Cat” art. 8611-394
По запросу
10
Bracket, Hinge - Left art. 3706-347
По запросу
10
Bracket, Hinge - Right art. 3706-348
По запросу
11
Гайка Arctic Cat art. 1623-469
По запросу
12
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
13
Винт-саморез Arctic Cat art. 1623-129
По запросу
14
Spar, Front - w/Decals - Left (inc. 15 and 17) art. 2718-563
По запросу
14
Spar, Front - w/Decals - Right (inc. 15-17) art. 2718-562
По запросу
15
Spar, Front - w/o Decals - Left - Black art. 4606-885
По запросу
15
Spar, Front - w/o Decals - Right - Black art. 4606-884
По запросу
16
Foil, Spar - Right art. 4606-934
По запросу
17
Decal, Front Spar - Left art. 8611-391
По запросу
17
Decal, Front Spar - Right art. 8611-390
По запросу
18
Bezel, Intake - Assembly - Right - Black art. 5606-924
По запросу
18
Bezel, Intake - Assembly - Left - Black art. 5606-925
По запросу
19
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
20
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
21
Bracket, Windshield art. 5606-277
По запросу
22
Winshield, High - w/Holes art. 5606-963
от 4 710 ₽
23
Зеркало заднего вида снегохода Arctic Cat art. 6639-629
По запросу
24
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
25
Screw, Machine art. 0623-902
По запросу
26
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
27
Fascia, Bumper - Upper - w/Decals (inc. 28-29) art. 2718-547
По запросу
28
Fascia, Bumper - Upper - Black art. 4606-518
По запросу
29
Decal, AirCat - Chrome art. 8611-267
По запросу
30
Bumper, Front Black art. 4606-512
По запросу
31
Vent, Bumper - Right - Black art. 4606-604
По запросу
31
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
32
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
33
Болт Arctic Cat art. 0423-355
По запросу
34
Гайка Arctic Cat art. 8427-602
от 116 ₽
35
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
36
Гайка Arctic Cat art. 8424-602
от 110 ₽
37
Болт Arctic Cat art. 0623-966
от 168 ₽
38
Шайба Arctic Cat art. 8053-242
По запросу
39
Зажим Arctic Cat art. 1623-984
По запросу
