модель 2010 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2010ACDPRUSG)

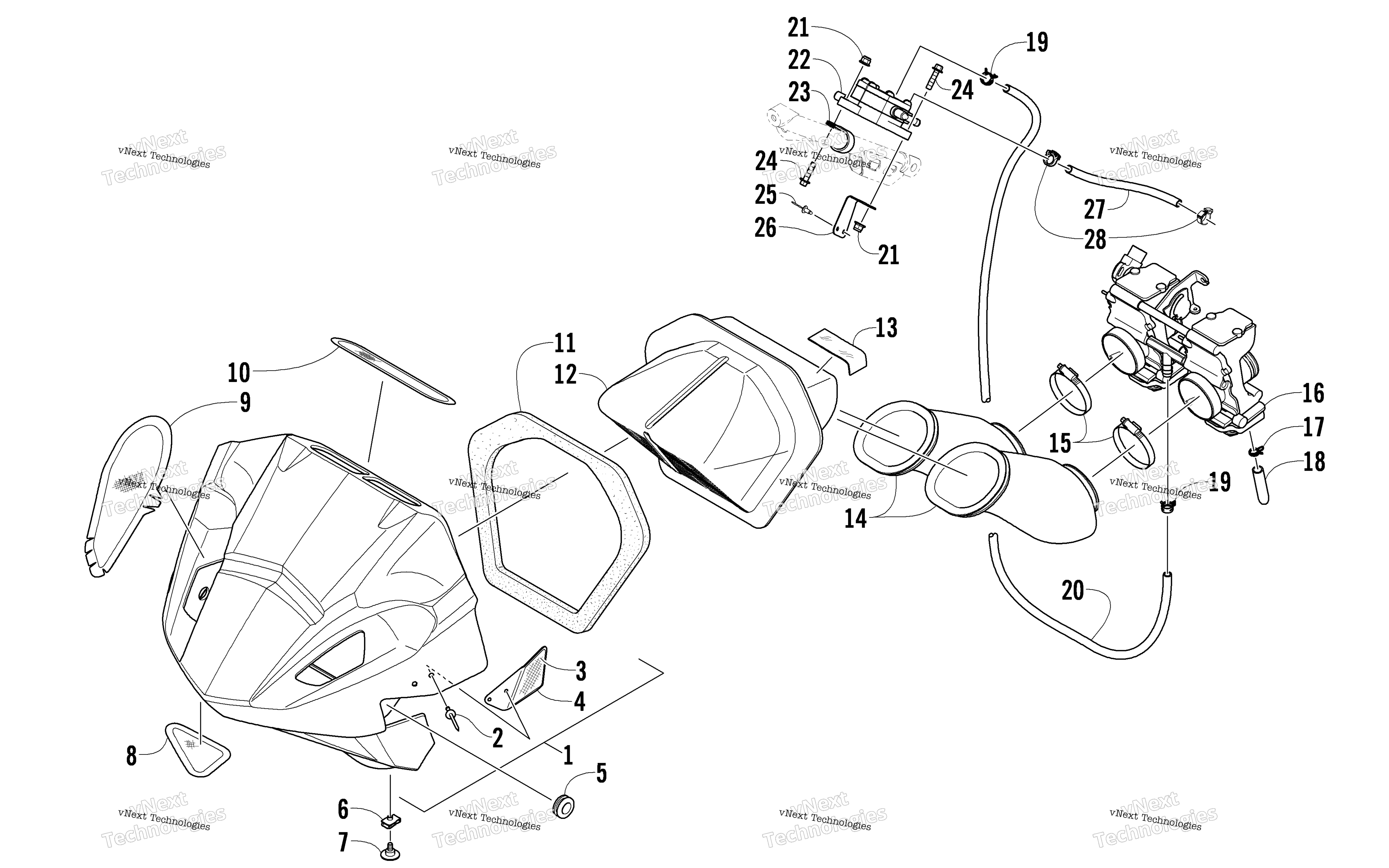

Схема Воздушный Silencer, Carburetor, и топливный насос узла для 600 SNO PRO GREEN (S2010ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Bumper, Front/Air Silencer (inc. 2-4) art. 3718-373
По запросу
2
Клепка art. 8061-508
По запросу
3
Decal, Reflector - Right Amber art. 9611-038
По запросу
3
Decal, Reflector - Left Amber art. 9611-039
По запросу
4
Bracket, Mounting - Reflector - Right art. 6606-264
По запросу
4
Bracket, Mounting - Reflector - Left art. 6606-265
По запросу
5
Grommet art. 1623-256
По запросу
6
Клипса Arctic Cat art. 0423-577
от 168 ₽
7
Болт Arctic Cat art. 0423-355
По запросу
8
Screen, Air Intake - Lower Right art. 5606-840
По запросу
8
Screen, Air Intake - Lower Left art. 5606-841
По запросу
9
Screen, Air Intake - Upper Left art. 5606-839
По запросу
9
Screen, Air Intake - Upper Right art. 5606-838
По запросу
10
Screen, Air Intake - Upper Center art. 5606-826
По запросу
11
Seal, Foam art. 0617-594
По запросу
12
Intake, Air art. 5606-836
По запросу
13
Foil, Protective art. 2606-554
По запросу
14
Boot, Carburetor art. 2670-049
По запросу
15
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
16
Carburetor art. 2670-050
По запросу
17
Clamp, Hose art. 0623-652
По запросу
18
Hose, Drain - 1.5 in. art. 0610-442
По запросу
19
Clamp, Hose art. 1623-197
По запросу
20
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
21
Гайка Arctic Cat art. 8427-602
от 116 ₽
22
Pump, Fuel w/o Oil Inlet art. 1670-230
По запросу
23
Clamp, Retaining art. 1623-777
По запросу
24
Болт Arctic Cat art. 8408-625
от 116 ₽
25
Заклепка Arctic Cat art. 8060-706
от 116 ₽
26
Bracket, Fuel Pump art. 5606-967
По запросу
27
Hose, Impulse - 25’ art. 0610-007
По запросу
28
Clamp, Hose art. 0124-045
По запросу
