модель 2010 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2010ACDPRUSG)

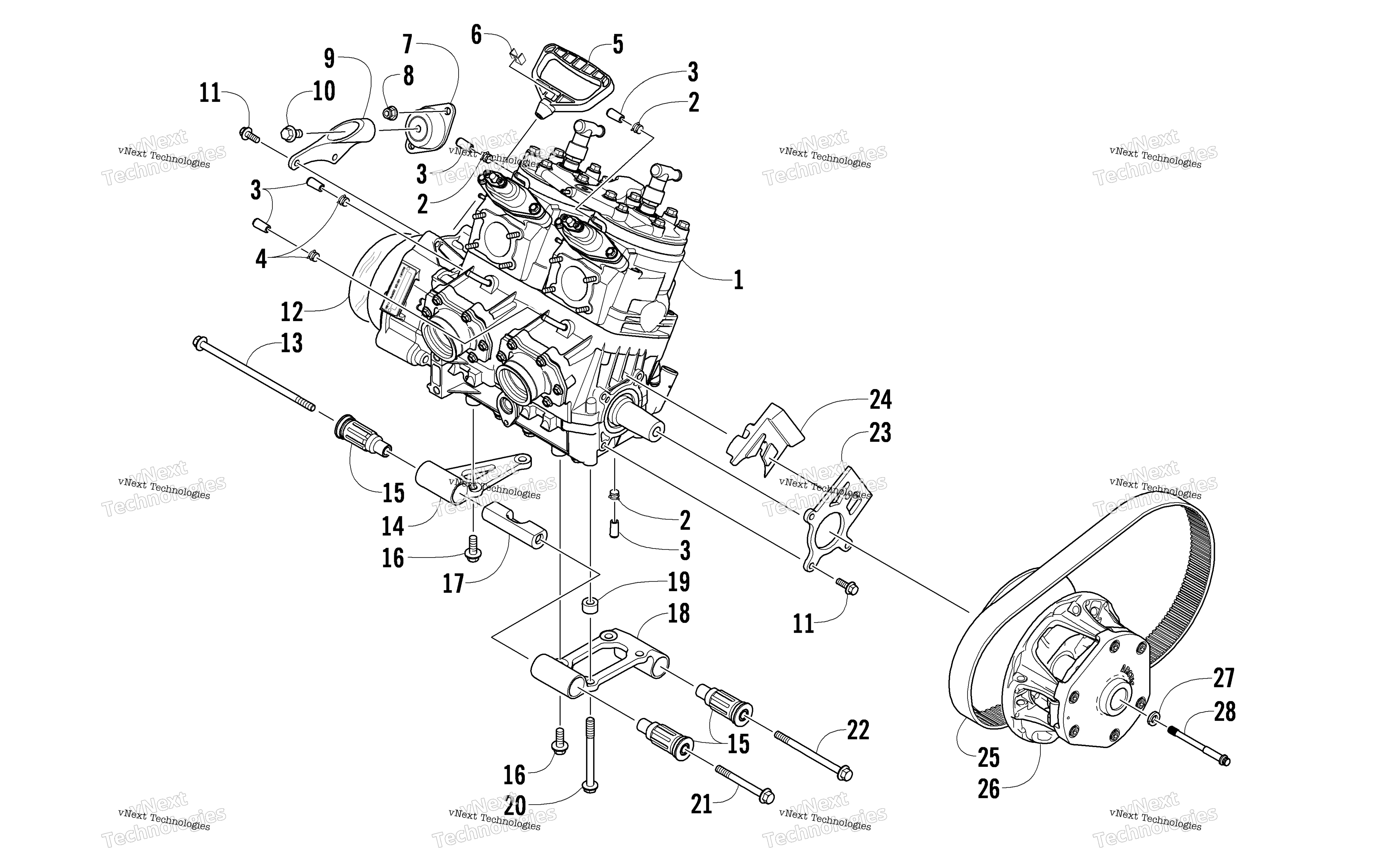

Схема двигателя And Related Parts для 600 SNO PRO GREEN (S2010ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AK60L3 art. 0662-579
По запросу
2
Clamp, Hose art. 1623-233
По запросу
3
Plug art. 0670-323
По запросу
4
Clamp art. 1623-234
По запросу
5
Handle, Recoil art. 0636-363
По запросу
6
Cap, Recoil Handle art. 0606-885
По запросу
7
Mount, Engine art. 0608-496
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
Bracket, Engine Mounting - Right art. 0708-544
По запросу
10
Screw, Cap art. 8408-020
По запросу
11
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
12
Foil, Protective art. 1670-328
По запросу
13
Screw, Cap art. 1623-730
По запросу
14
Bracket, Engine Mounting - Right Front (inc. one No. 15) art. 0708-556
По запросу
15
Подушка двигателя Arctic Cat art. 0801-091
от 1 520 ₽
16
Screw, Cap art. 8409-026
По запросу
17
Spacer, Engine Mount art. 0608-592
По запросу
18
Bracket, Engine Mounting - Left Front (inc. two No. 15) art. 0708-549
По запросу
19
Spacer art. 0608-588
По запросу
20
Bolt, Crankcase art. 3007-681
По запросу
21
SCREW,CAP-HFH M10-1.25X145 CL10.9 art. 1623-729
По запросу
22
Болт Arctic Cat art. 8409-000
от 310 ₽
23
Bracket, Engine Mounting - Left art. 0608-584
По запросу
24
Bumper, Torque art. 0608-583
По запросу
25
Belt, Drive art. 0627-075
По запросу
26
Clutch, Drive art. 0746-270
По запросу
27
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
28
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
