модель 2010 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2010ACDPRUSG)

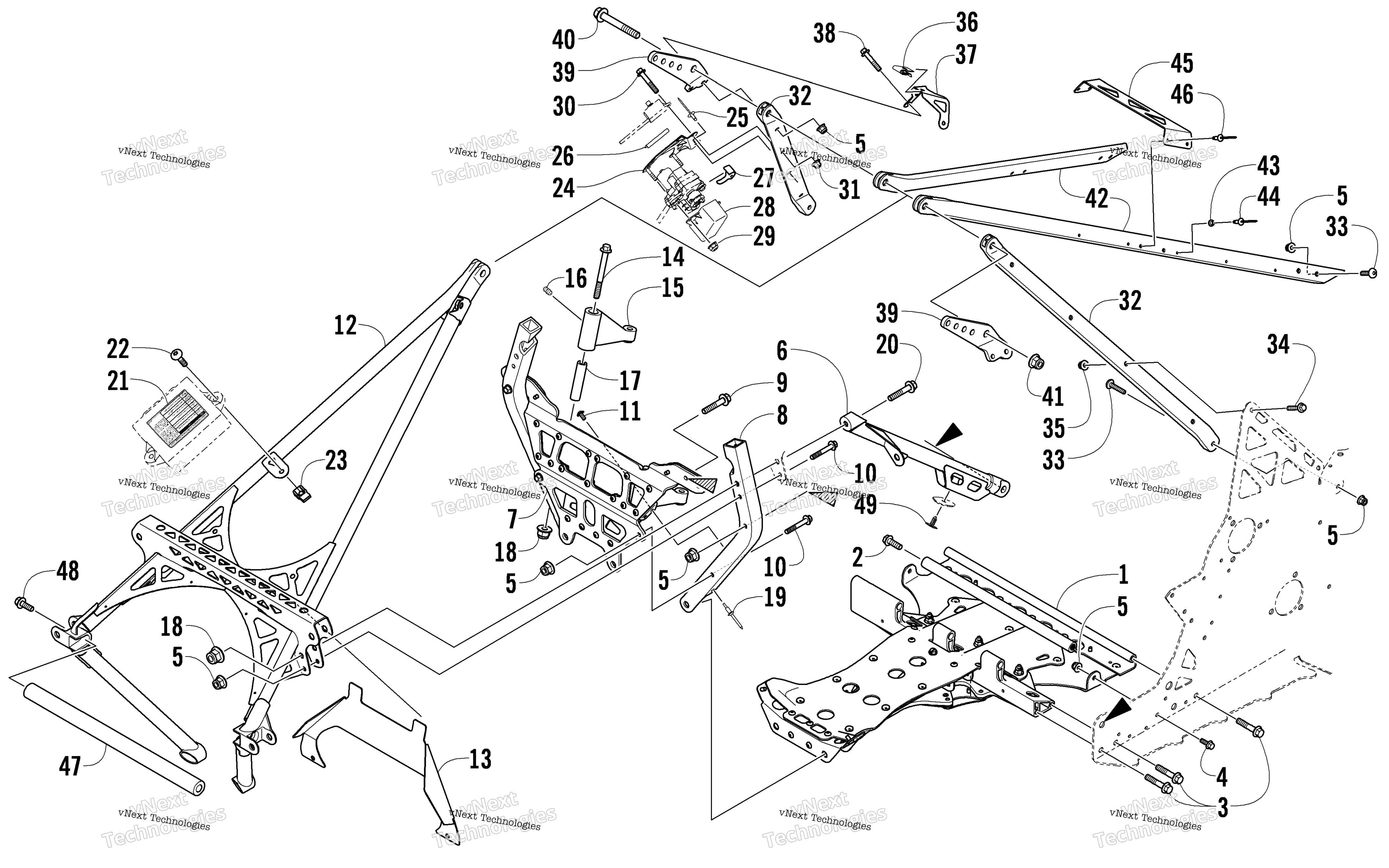

Схема передней части Frame And Steering Support Assembly для 600 SNO PRO GREEN (S2010ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
GUSSET,LWR ARM-SPR art. 1707-464
По запросу
2
Screw, Cap art. 8409-026
По запросу
3
Screw, Cap art. 1623-428
По запросу
4
Screw, Cap art. 8408-616
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Brace, Diagonal - Right Black art. 4706-518
По запросу
6
Brace, Diagonal - Left Black art. 4706-519
По запросу
7
Bulkhead, Steering art. 1707-164
По запросу
8
Tube, Steering - Bulkhead - Right art. 0607-930
По запросу
8
Tube, Steering - Bulkhead - Left art. 0607-931
По запросу
9
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
10
Screw, Cap art. 8408-640
По запросу
11
Screw, Self-Tapping art. 1623-463
По запросу
12
Spar, Upper Black art. 4706-779
По запросу
13
Panel, Close-Off art. 6606-063
По запросу
14
Болт Arctic Cat art. 8408-880
от 326 ₽
15
Arm, Steering - Left (inc. 16) art. 1707-421
По запросу
15
Arm, Steering - Right (inc. 16) art. 1707-420
По запросу
16
Фиттинг art. 1623-010
По запросу
17
Направляющая рулевого маятника Arctic Cat art. 2603-436
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
20
Screw, Cap art. 8408-845
от 1 415 ₽
21
Decal, Diagnostic Codes art. 8611-706
По запросу
22
Болт Arctic Cat art. 8476-620
По запросу
23
Clip, U-Nut art. 0423-031
По запросу
24
Plate, Mounting - Servomotor art. 2706-814
По запросу
25
Rivet art. 8060-682
По запросу
26
Trim art. 0706-371
По запросу
27
Clip, Servo Motor art. 5606-208
По запросу
28
Cover, Servomotor art. 2606-129
По запросу
29
Nut, Lock art. 8047-366
По запросу
30
Screw, Cap art. 8408-530
По запросу
31
Nut, Lock art. 8427-502
По запросу
32
Spar, Middle - Machine - Left art. 4706-097
По запросу
32
Spar, Middle - Machine - Right art. 4706-096
По запросу
33
Screw, Machine art. 8476-625
от 160 ₽
34
Болт Arctic Cat art. 8408-625
от 116 ₽
35
Гайка Arctic Cat art. 8424-602
от 110 ₽
36
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
37
Bracket, Mounting - Console art. 5606-396
По запросу
38
Screw, Cap art. 8408-630
По запросу
39
Bracket, Steering - Right art. 0605-962
По запросу
39
Bracket, Steering - Left art. 0605-963
По запросу
40
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
41
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
42
Spar, Rear - Right art. 4706-524
По запросу
42
Spar, Rear - Left art. 4706-525
По запросу
43
Snap, Body - Cushion art. 0116-074
По запросу
44
Rivet art. 8060-284
По запросу
45
Brace, Support - Spar art. 5606-616
По запросу
46
Заклепка Arctic Cat art. 8060-686
от 116 ₽
47
Crossbrace, Front Arm Mount art. 4706-885
По запросу
48
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
49
Clip, Retaining art. 0623-589
По запросу
