модель 2010 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2010ACDPRUSG)

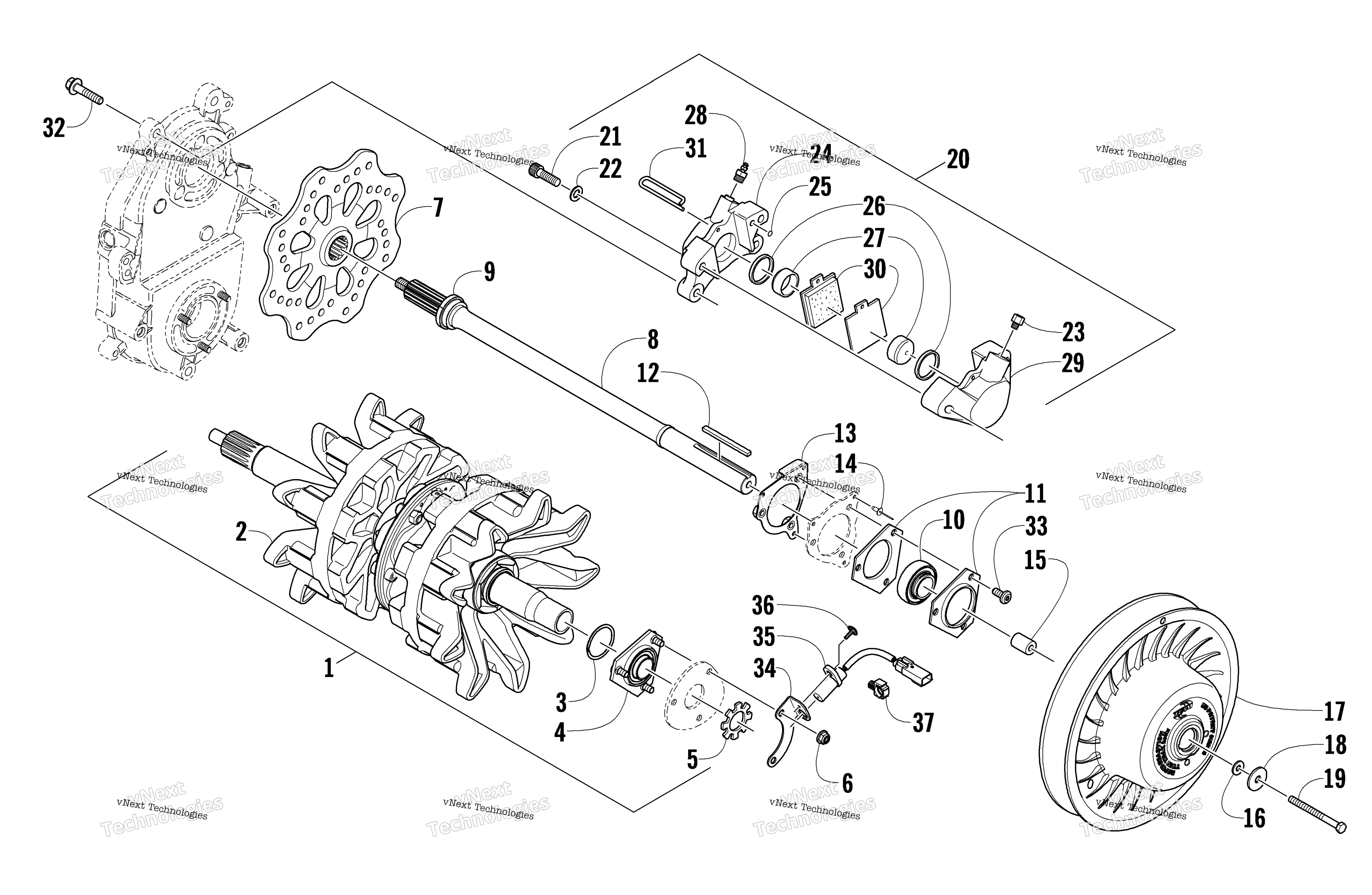

Схема привода Train Shaft And Brake Assemblies для 600 SNO PRO GREEN (S2010ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Update Kit, Track Drive (0728-175) (inc. 2-5) art. 0637-314
По запросу
2
Звезда привода гусеницы 9 зубьев Arcti Cat art. 2602-182
от 4 694 ₽
3
Ring, Retaining art. 2602-083
По запросу
4
FLANGE,BEARING-INNER ASSY art. 1702-194
По запросу
5
Washer, Speedometer Sensor art. 2602-185
По запросу
6
Гайка Arctic Cat art. 8047-426
По запросу
7
DISC,BRAKE-FORGED-SPLINED art. 2602-279
По запросу
8
Shaft, Driven (inc. 9-10) art. 1702-195
По запросу
9
Collar, Hub - Brake Disc art. 1702-210
По запросу
10
Bearing, 1 in. w/o Lock Collar art. 2602-390
По запросу
11
Plate, Flange art. 0602-932
По запросу
12
Key art. 0101-076
По запросу
13
Plate, Nut - Driven Shaft art. 5606-989
По запросу
14
Rivet art. 8060-682
По запросу
15
Shaft, Stub art. 0648-785
По запросу
16
Шайба Arctic Cat art. 0123-053
от 326 ₽
17
Clutch, Driven - Assembly art. 0726-288
По запросу
18
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
19
Screw, Cap art. 8002-139
По запросу
20
Caliper, Brake - Assembly (inc. 21-31) art. 1602-639
По запросу
21
Screw, Cap art. 8005-679
По запросу
22
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
23
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
25
O-Ring, Housing art. 0602-729
По запросу
26
O-Ring, Retractor - Square art. 0602-583
По запросу
27
Piston art. 0602-708
По запросу
28
Fitting, Bleed art. 0602-707
По запросу
30
Тормозные колодки Bearcat 660 art. 1702-429
от 2 374 ₽
Аналог
2 374 ₽
Требуется 1 шт.
31
Pin, Retaining-Brake Pad art. 0602-706
По запросу
32
Screw, Cap art. 1623-558
По запросу
33
Screw, Self-Tapping art. 1623-766
По запросу
34
Bracket, Speedometer Sensor art. 2602-186
По запросу
35
Датчик скорости Arctic Cat art. 0630-207
от 5 415 ₽
36
Винт Arctic Cat art. 2623-164
от 368 ₽
37
Clip, Routing art. 1623-406
По запросу
