модель 2010 года
- Модель 600 Sno Pro
- Код модели 600 SNO PRO GREEN (S2010ACDPRUSG)

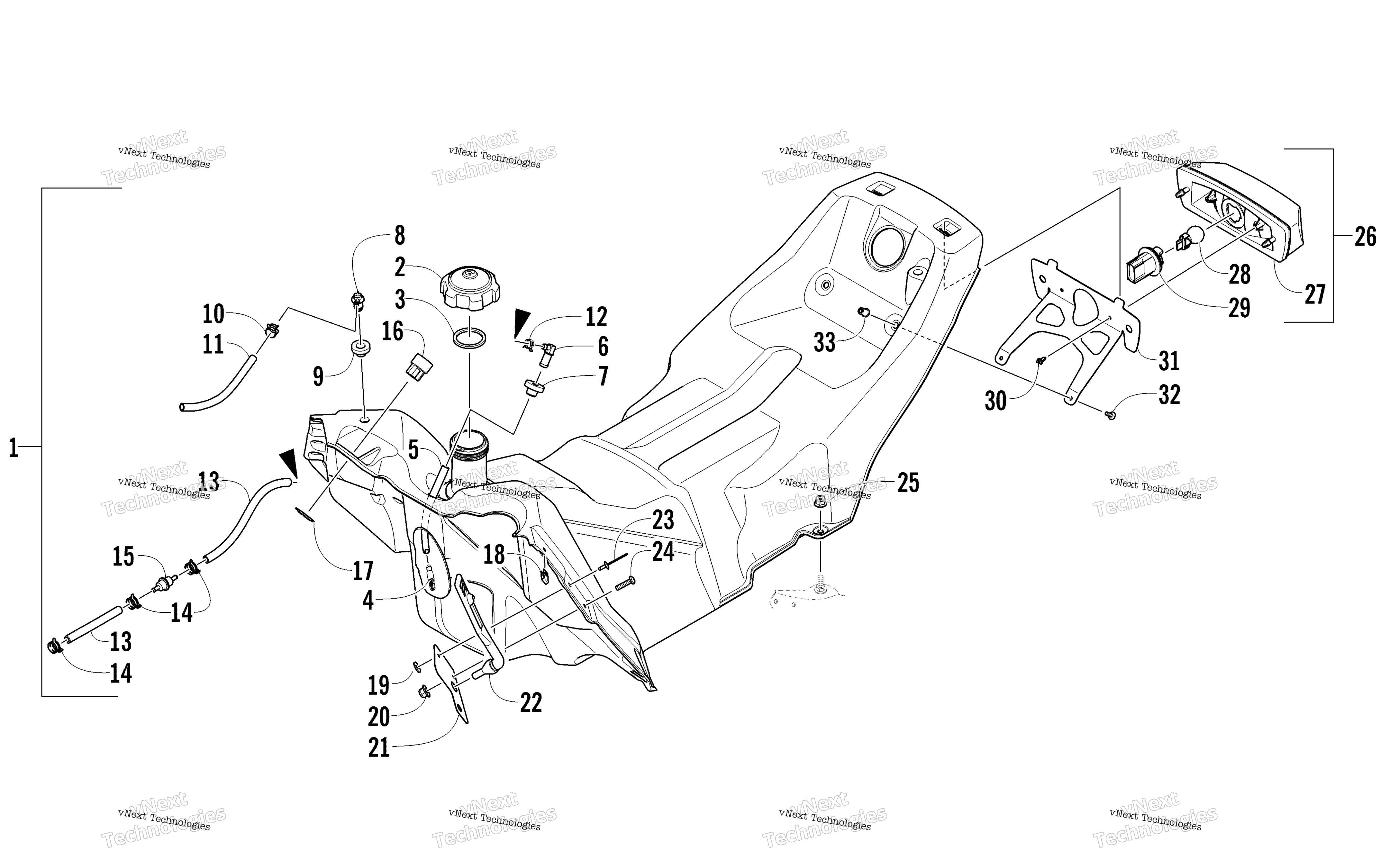

Схема топливный бак и Taillight узла для 600 SNO PRO GREEN (S2010ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas/Seatbase (inc. 2-9) art. 0770-942
По запросу
2
Cap, Gas Tank (inc. 3) art. 2670-077
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Strainer, Gas Tank art. 0510-358
По запросу
5
Hose, Gasline - 100 ft art. 0610-814
По запросу
6
Elbow, Gas Tank (inc. 7) art. 0109-284
По запросу
7
Grommet art. 1670-325
По запросу
8
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
9
Grommet art. 1670-822
По запросу
10
Clamp, Hose art. 1623-233
По запросу
11
Hose - 50 ft art. 6101-009
По запросу
11
Hose - 100 ft art. 6101-001
По запросу
12
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
13
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
14
Clamp, Hose art. 1623-197
По запросу
15
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
16
Bushing, Recoil Starter art. 0116-469
По запросу
17
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
18
Clip, U-Nut art. 1623-030
По запросу
19
Washer art. 0123-802
от 110 ₽
20
Nut, Lock art. 8427-502
По запросу
21
Bracket, Mounting - Hood Black art. 4706-352
По запросу
22
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
23
Заклепка Arctic Cat art. 8061-708
от 168 ₽
24
SCREW,MACH-TSPNH M5X.8X25 CL8.8 Z&Y art. 8470-525
от 1 040 ₽
25
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
26
Фонарь задний Arctic Cat art. 0509-022
от 4 560 ₽
27
Фонарь задний Arctic Cat art. 0509-025
от 4 352 ₽
28
Лампа заднего фонаря Arctic Cat art. 0409-056
от 1 491 ₽
29
SOCKET,TAIL LIGHT art. 0409-057
По запросу
30
Screw, Self-Tapping art. 0623-257
По запросу
31
Bracket, Mounting - Taillight art. 5606-968
По запросу
32
Screw, Machine art. 0623-902
По запросу
33
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
